Reproduction du cylindre à large paroi avec une cylindrée de 50 cm3 et un échappement étroit pour ton cyclomoteur / vélomoteur Pony avec moteur Sachs 503 AB, AC ou ADV.
Les canaux, les temps de commande ainsi que l'optique sont pratiquement identiques à l'original. Le cylindre de rechange dispose également d'un alésage pour la soupape de décoration.

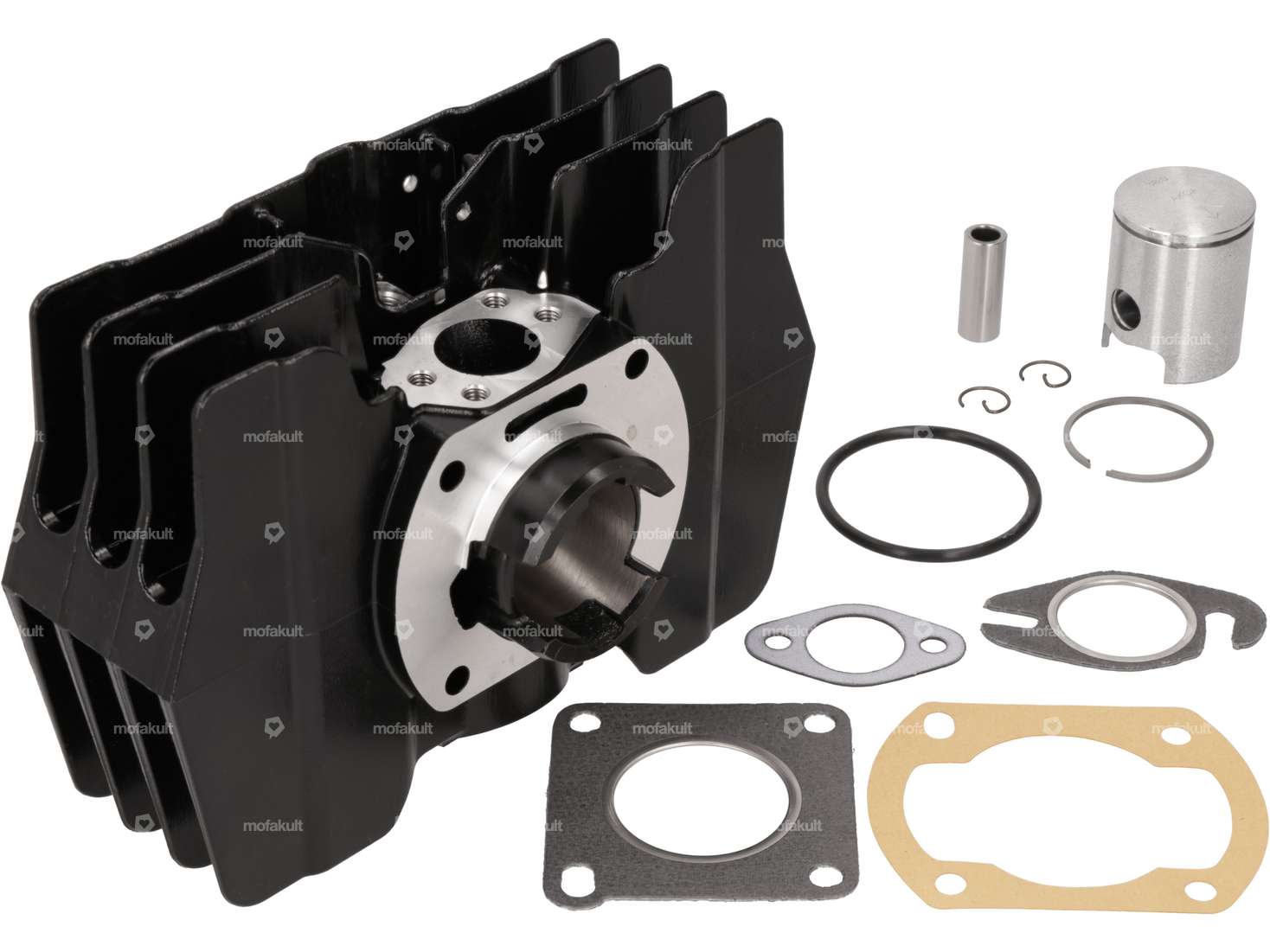

La livraison comprend, outre le piston, le segment de piston, les clips et l'axe, les joints nécessaires pour le pied, l'admission et l'échappement. En outre, un joint torique et un joint en graphite renforcé pour le couvercle du cylindre sont fournis et peuvent être utilisés selon les besoins. Il est toujours possible d'utiliser la culasse d'origine.
Matériau du cylindre : fonte d'aluminium
Matériau du piston : fonte d'aluminium
Alésage : 38 mm
Cylindrée : 49.90 cm³
Ø ; Col du cylindre : 52 / 50.5 mm
Échappement intérieur : 19.5 x 11 mm
Ø ; Échappement extérieur : 23 mm
Visage de l'échappement : M6 x 1
Distance entre les trous de l'échappement : 50.5 mm
Espacement des trous à l'entrée : 36 mm
Filetage à l'entrée : M6 x 1
Fenêtre d'entrée à l'intérieur : 18 x 7 mm
Plan des trous : 56 x 56 mm
Ø ; Alésage du goujon : 6.9 mm
Goujon du piston : 12 mm
Alésage du décompresseur : oui, MF12x1.25 mm
Remarque: L'admission du cylindre dispose d'une double configuration de trous, de sorte qu'il est possible de monter des tubulures pour le moteur AB / AC ainsi que pour le moteur ADV.
La sortie étroite est conçue pour les échappements AB / AC. Pour le moteur ADV, il faut donc monter un tube de flamme du moteur AB / AC.
Tu trouveras les pièces de montage adaptées au jeu de cylindres dans les accessoires.
Numéro de pièce détachée d'origine Pony : A2868
Produit de marque du fabricant AKOA.
| Diamètre nominal | 38 mm |
| Fabricant | AKOA |
| Champ d'application | Standard |
| Matériau | Aluminium |
| Surface | verni, Carbure de nickel et de silicium (couramment appelé Nikasil) |
| Cylindrée | 50 ccm |
| Course du vilebrequin | 44 mm |
| Ø du col du cylindre | 52 mm, 50.5 mm |
| Ø sortie extérieure | 23 mm |
| Ø intérieur de la sortie | 19.5 mm, 11 mm |
| Fenêtre d'admission | 18x7 mm |
| Filetage entrée | M6x1 (filetage standard) |
| Distance entre les trous de l'entrée | 36 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Type de sortie | en biais |
| Distance entre les trous de sortie | 50.5 mm |
| Filetage sortie | M6x1 (filetage standard) |
| Décompresseur | MF12x1.25 |
| Pony numéro OEM | A2868 |
| Sachs | 503 - AB, AC, ADV |
