Piston de 38.0 mm avec deux segments de piston rectangulaires de 1.5 mm avec sécurité de flanc (FS) pour cylindres swiing en aluminium blanchis et refroidis convenant aux cyclomoteurs Sachs 502, 50/2, 50/3 et 50/4.
La cotation détaillée du piston selon le dessin technique se trouve dans les détails. En outre, tu peux t'informer sur les segments de piston nécessaires, leurs axes et les types de blocage sur la légende dans les images.
Le kit de piston doit être utilisé exclusivement pour le cylindre de course en aluminium swiing, qui figure dans la liste des accessoires. Le piston se distingue par sa finition de haute qualité et sa précision d'adaptation.

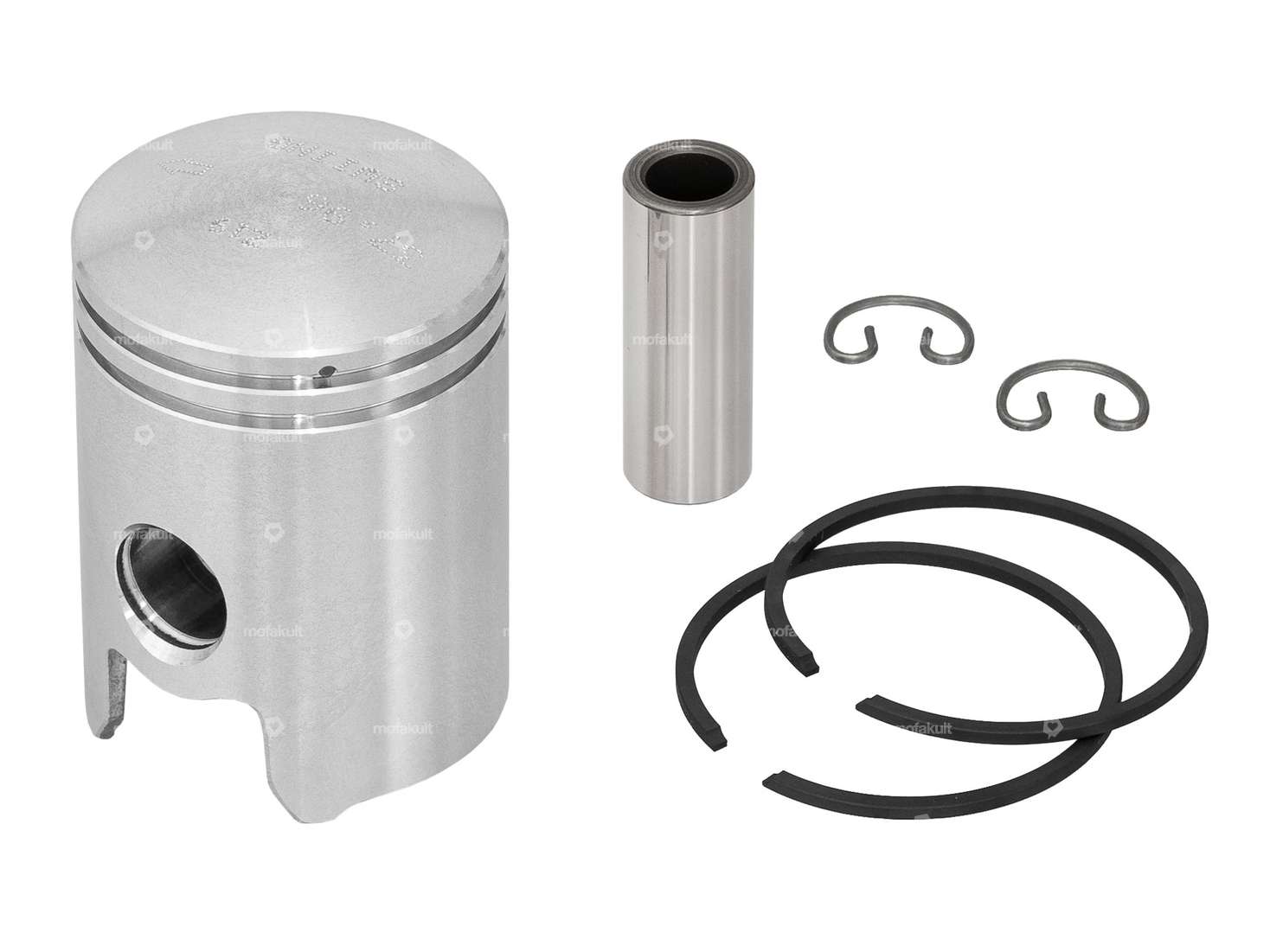

Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Remarque: Veuillez respecter le sens de montage lors de l'assemblage. Le piston doit être inséré avec la flèche vers la sortie du côté de l'échappement.
Tu trouveras l'outil de montage correspondant, les sécurités d'axe de piston et éventuellement le cylindre correspondant dans les accessoires.
Produit exclusif pour les exigences les plus élevées de la marque de qualité swiing® ;.
| Diamètre nominal | 38 mm |
| Fabricant | swiing® pièces ingénieuses |
| Ø extérieur du piston (A) | 37.96 mm |
| Hauteur de compression (C) | 28 mm |
| Bombage (D) | 3.4 mm |
| Hauteur totale du piston (E) | 54 mm |
| Nombre de segments de piston (F) | 2 pcs |
| Moule à segments de piston | Anneau rectangulaire |
| Joint de segment de piston | protection latérale (PL) |
| Ø de l’axe du piston (B) | 12 mm |
| Hauteur du segment de piston | 1.5 mm |
| Poids du kit de piston | 81 g |
| Sachs | 50 (vent de travers, 1,25 / 1,5 CV, DE) 502 (Saxonette) - AL , LAM 50/2 - L CH (0,8 CV) , ML CH (0,8 CV) , MB (2.6 CV) , MLB (2.6 CV) 50/3 50/4 - MLFB (2.6 CV) , LKH (4,5 CV) 50/5 503 - AAL , ABL , 2AL / 2BL |
