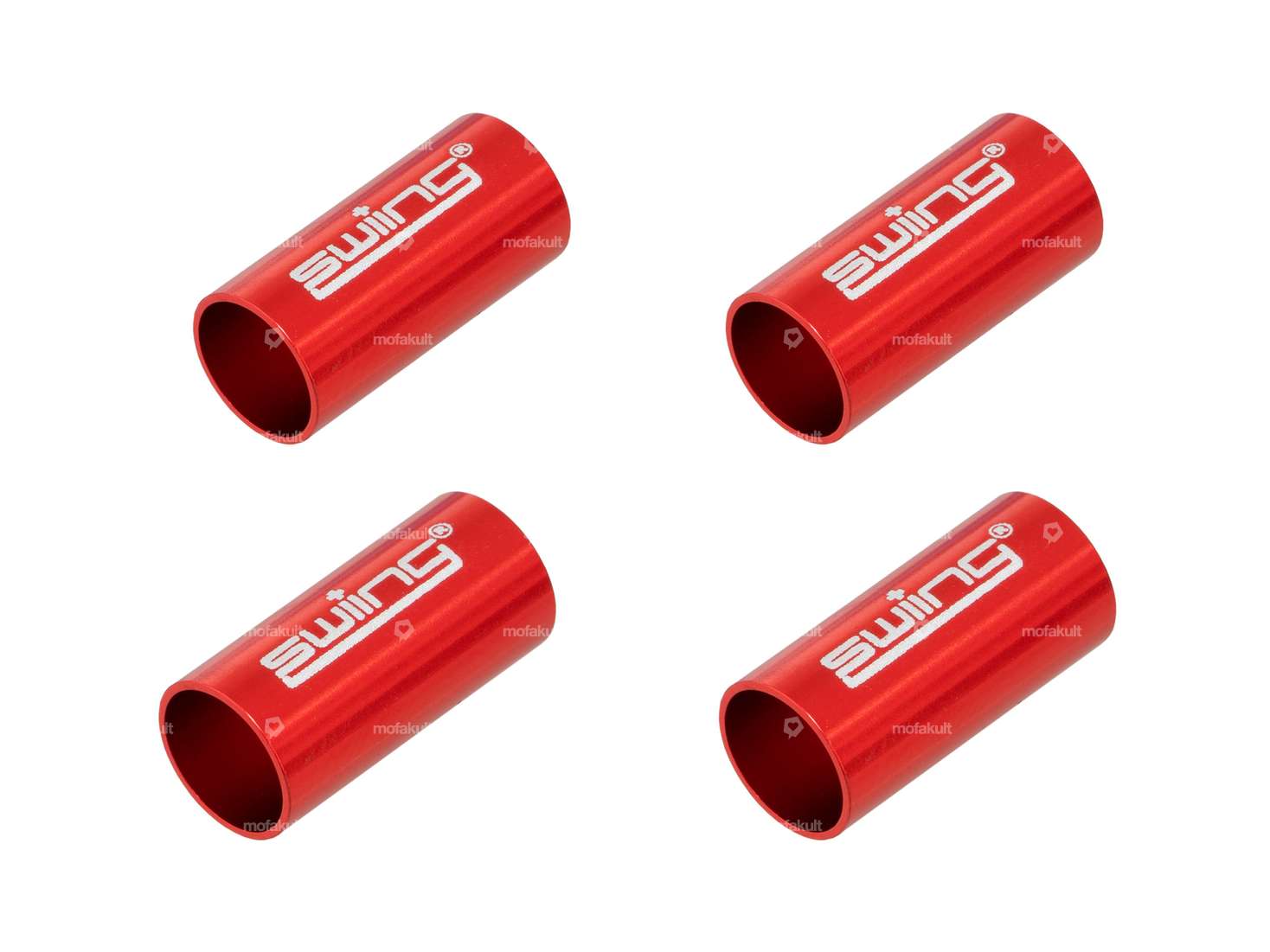

Bulles de centrage en aluminium anodisé rouge, pour un montage propre de la culasse sur les Puch Maxi S / N, Puch X30 NS / NL, Puch X30 N-2AH cyclomoteurs / vélomoteurs.
Les douilles peuvent être utilisées sur les culasses Puch refroidies par le vent en combinaison avec des boulons filetés M6 traditionnels.

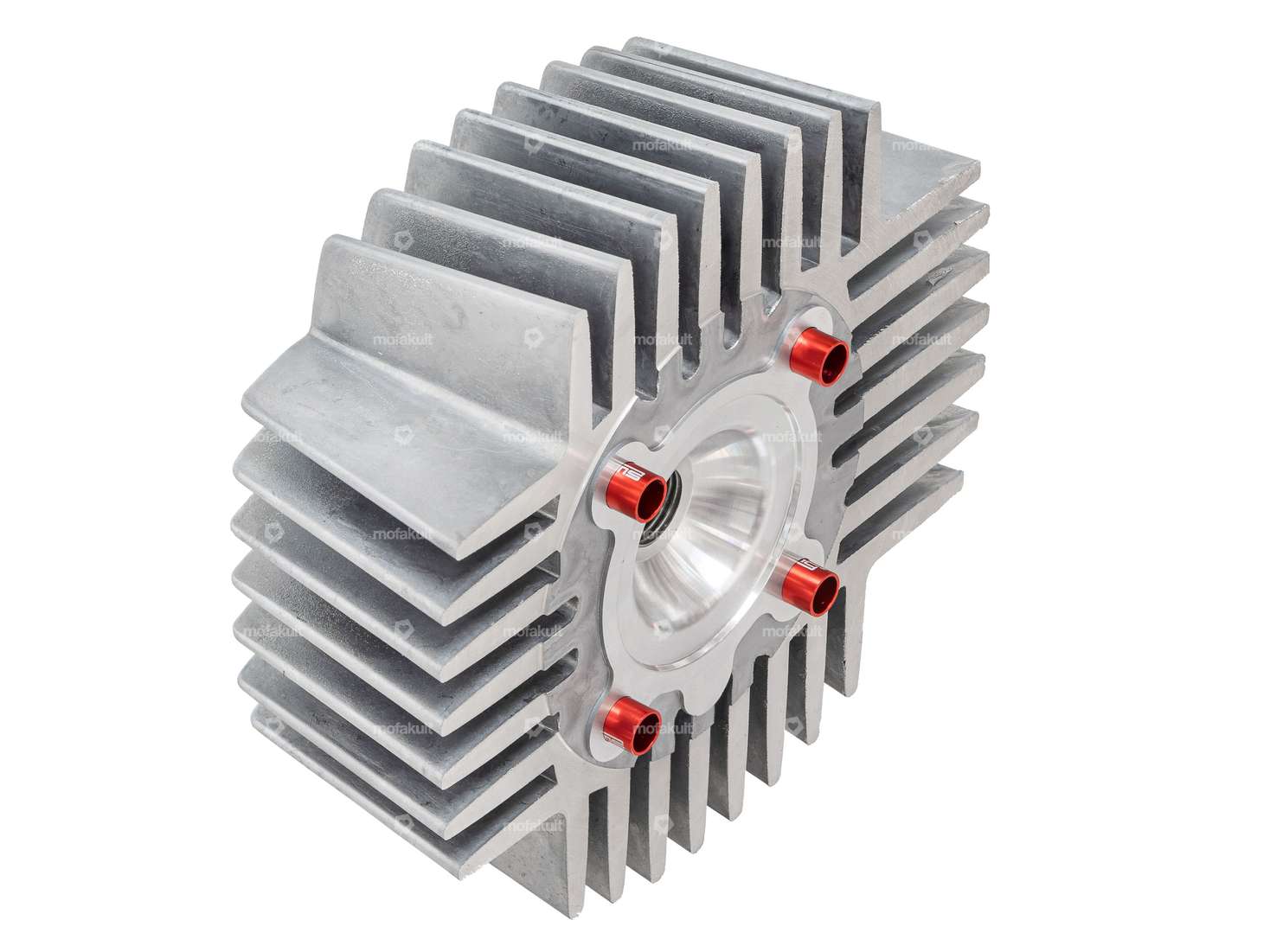

Ils sont insérés dans les trous du couvercle de cylindre de manière à ce qu'ils dépassent légèrement de la surface d'étanchéité (voir figure 2 pour une illustration).
Nous recommandons de coller les bagues de guidage dans la culasse avec de la colle Loctite pour éviter qu'elles ne bougent lors du montage et du démontage.
La culasse peut alors être glissée sur les goujons en étant parfaitement centrée.
Tu trouveras les culasses, goujons, joints de culasse, Loctite, etc. correspondants dans les accessoires.
Produit de qualité supérieure de la marque de qualité swiing® ;.
Détails
Fabricant | swiing® pièces ingénieuses |
Matériau | Aluminium |
Surface | anodisé |
Ø extérieur | 7.4 mm |
Ø intérieur | 6.25 mm |
Longueur totale | 15 mm |
Convient aux modèles suivants
Puch | E50 ZA50 (Refroidissement par air pulsé) Z50 (X30 Sport) |
