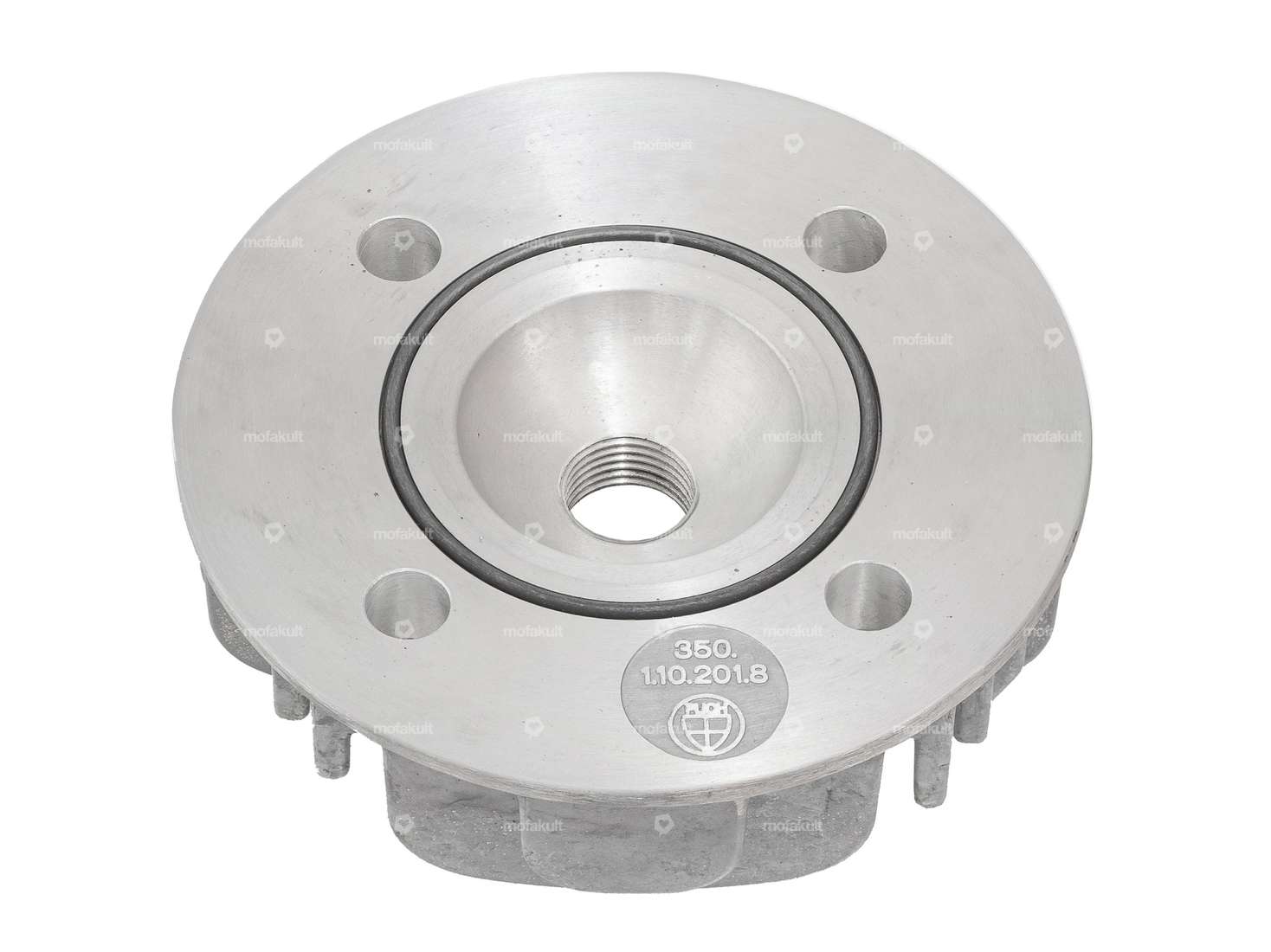

Couvre-cylindre tuning avec chambre de combustion optimisée pour les cylindres bleus de ton cyclomoteur / vélomoteur Puch X30 Velux avec goujon de cylindre M7.
La bague d'étanchéité en FPM / FKM (communément appelé Viton) résiste à des températures allant jusqu'à 200 °C.

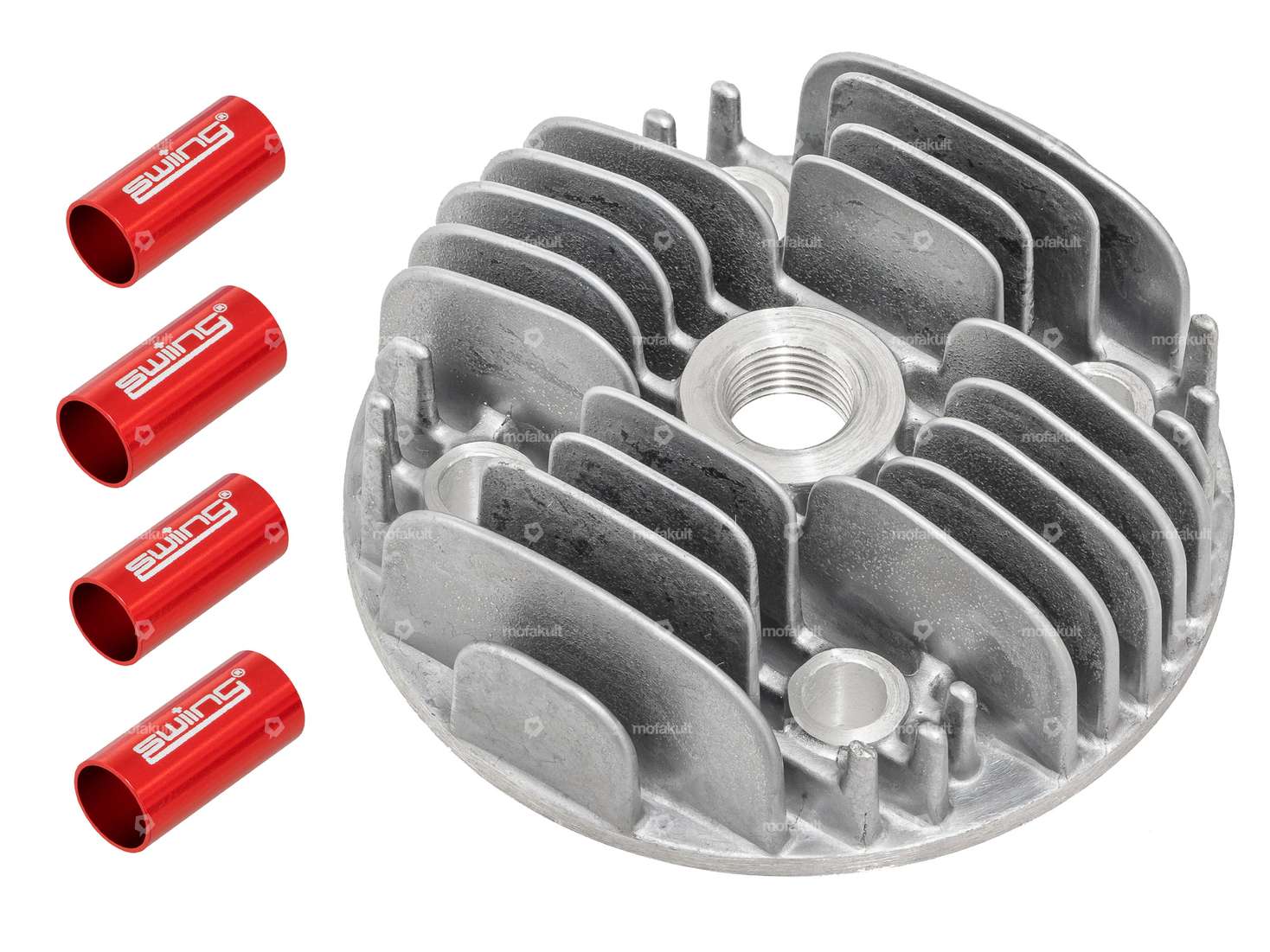

La culasse doit être montée avec les quatre douilles de centrage fournies.
Les douilles de centrage servent à ce que le couvercle de cylindre puisse être glissé de manière parfaitement centrée sur les goujons.

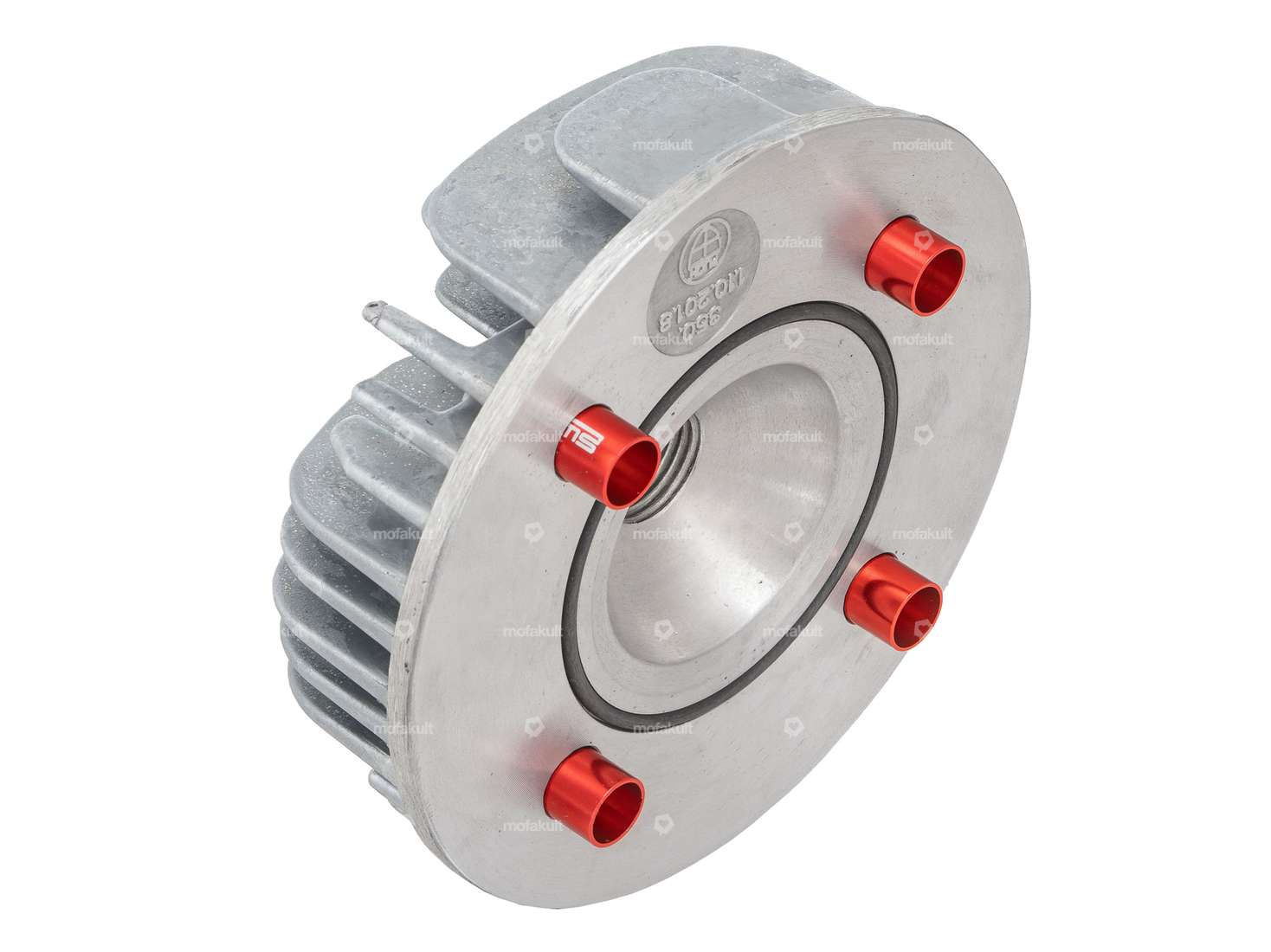

Les douilles sont insérées dans les trous du couvercle de cylindre de manière à ce qu'elles dépassent légèrement de la surface d'étanchéité (voir illustration 2).
Nous recommandons de coller les douilles de guidage dans la culasse avec de la colle Loctite pour éviter qu'elles ne se déplacent lors du montage/démontage.
Veuillez choisir dans le champ de sélection la culasse souhaitée avec le diamètre correspondant de 38, 40 ou 41 mm.
Dimensions de la culasse (ØxH) : 90 x 35 mm
.Dimensions des rondelles de centrage:
Ø ; intérieur : 7.1 mm
Ø ; extérieur : 8 mm
Longueur : 17 mm
Matériau : aluminium anodisé
Remarque: Les culasses ne disposent d'aucun logement pour le montage d'un décompresseur.
Tu trouveras les cylindres, goujons, Loctite, etc. correspondants dans les accessoires.
Produit exclusif pour les exigences les plus élevées de la marque de qualité swiing® ;.
Numéro de pièce d'origine Puch : 320.2.10.001.1
.| Puch | Z50 (X30 Velux) |
