Cylindre de course de 44 mm, tête incluse, pour ton cyclomoteur / mobylette Zündapp-Belmondo.
Compatible avec les cyclomoteurs Belmondo Zündapp, les cyclomoteurs Bergsteiger Zündapp M25/M50, ainsi que les petits moteurs Alpa Spezial 3000 et Alpa Black River équipés d'un moteur Zündapp type 247.
Le kit de course haut de gamme, y compris la culasse de la marque de qualité swiing® ingenious, associé au légendaire piston VERTEX de qualité première monte, dépasse à coup sûr toutes les attentes et pose de nouveaux jalons sur la scène des cyclomoteurs.

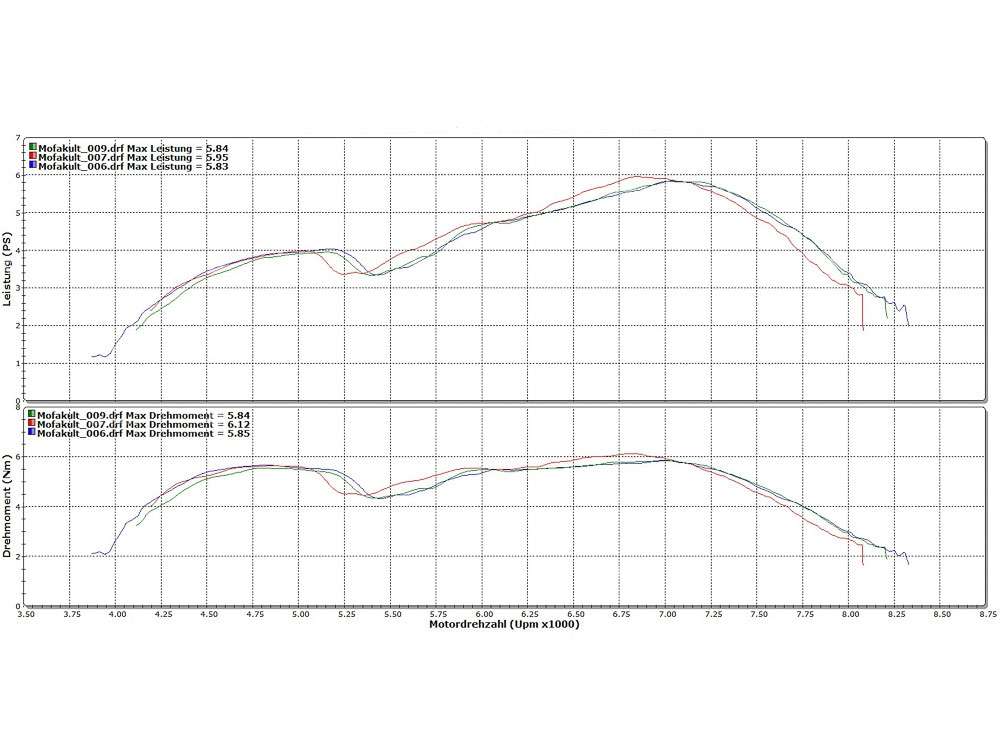

Avec un réglage adéquat, tu peux obtenir une puissance de 5,9 CV sur la roue arrière. Tu ne nous crois pas ? Tu trouveras le diagramme de puissance correspondant dans les images.

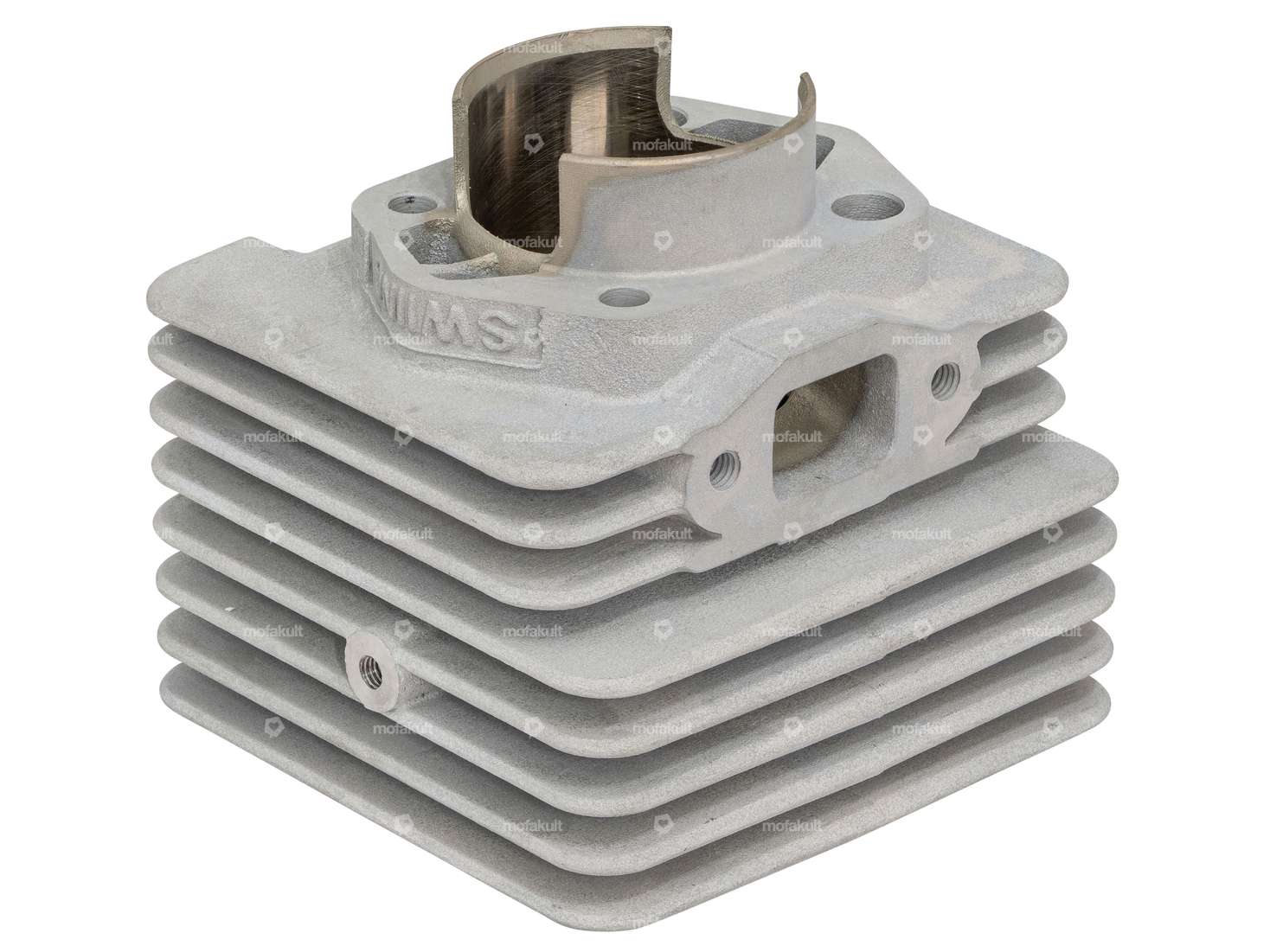

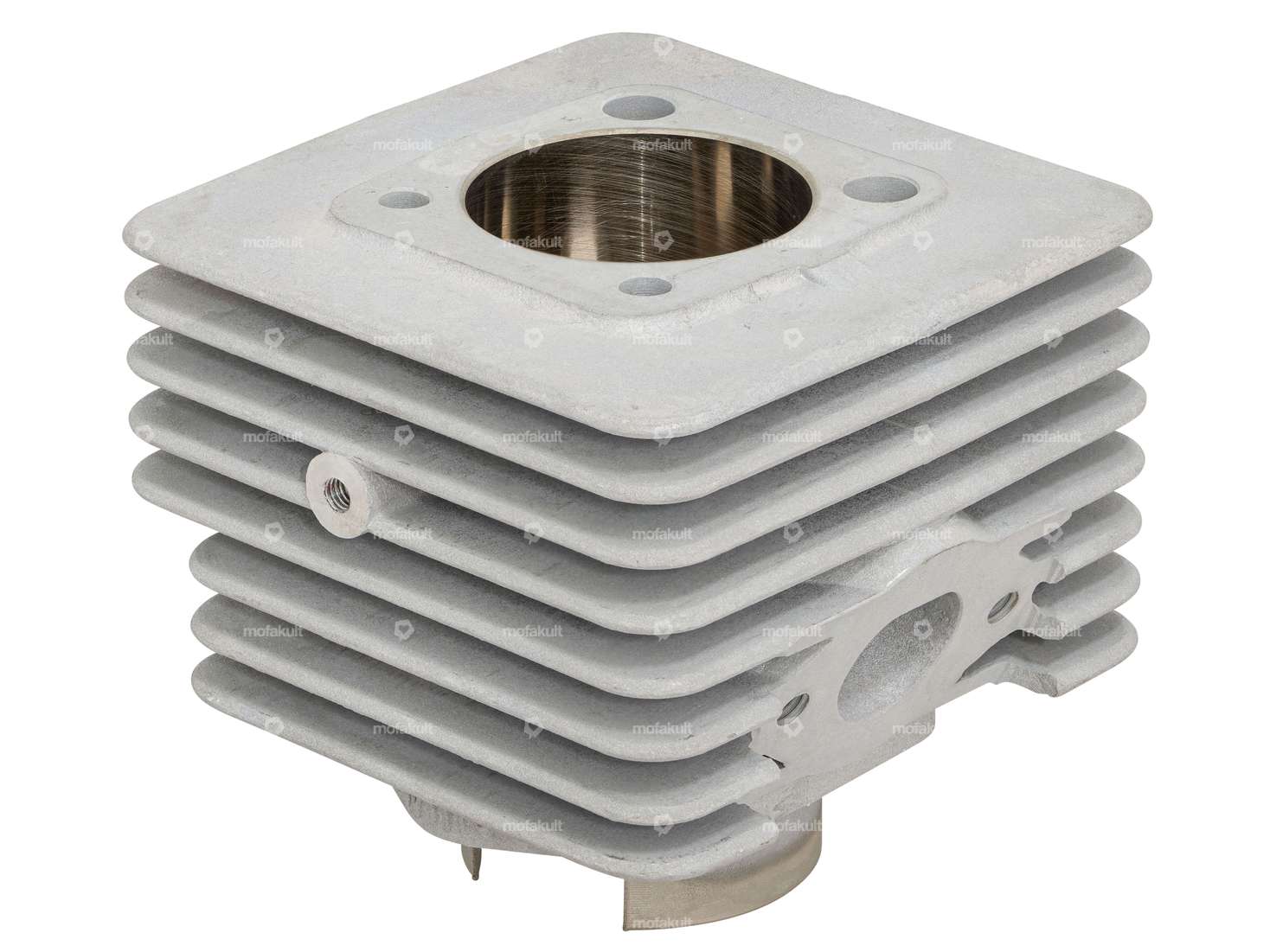

Les attributs suivants caractérisent le cylindre :
- Revêtement en nicasil pour une lubrification optimale et une longue durée de vie .

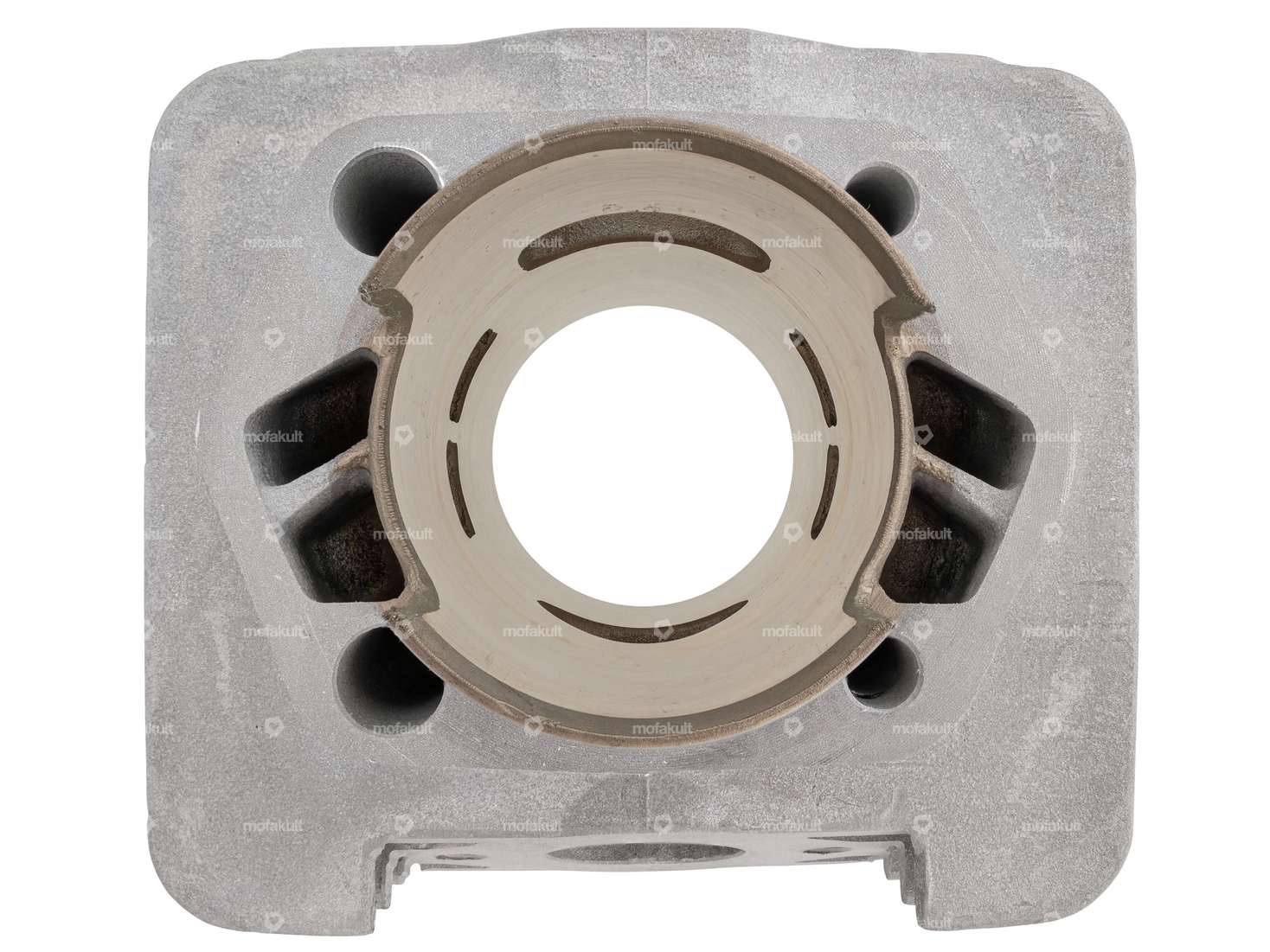

- Canaux de transmission divisés pour un débit de mélange optimisé .
- Ajustement à la culasse pour un guidage parfait .
- Surface non poreuse
- Toutes les surfaces d'étanchéité et de raccordement sont planes .
Le piston est monté avec la flèche dirigée vers l'échappement.
Toutes les instructions pour le montage / la rentrée du cylindre sont expliquées dans la vidéo.

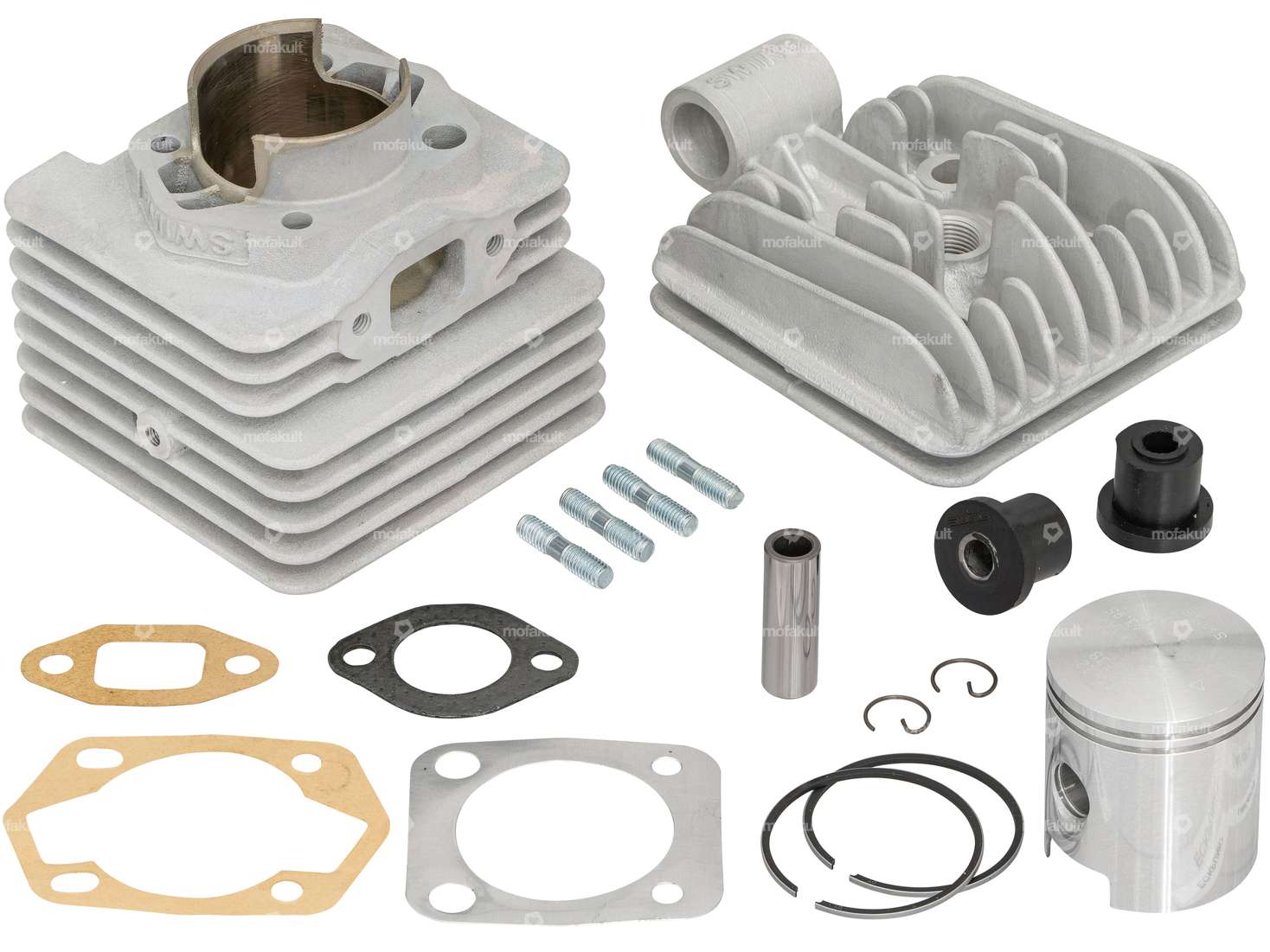

Comme illustré, la livraison comprend les deux silentblocs pour la culasse, ainsi que des goujons de haute qualité pour l'admission et l'échappement.

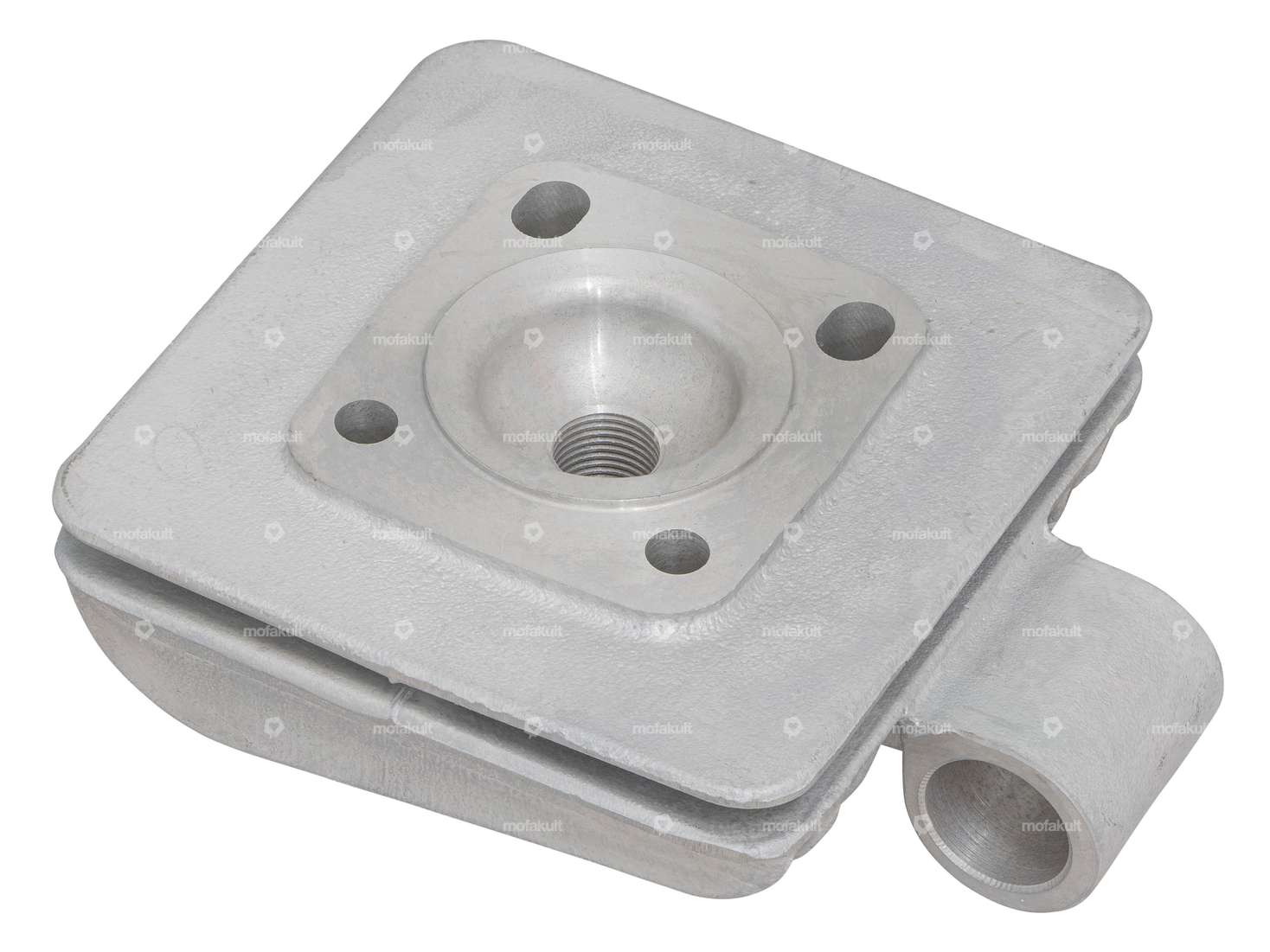

Veuillez choisir dans le champ de sélection la culasse souhaitée avec ou sans alésage de décompression.
Remarque: Les goujons originaux du carter moteur sont trop courts en raison de la hauteur du kit de cylindres et doivent impérativement être remplacés par des goujons plus longs (art. 24319).
Pour les moteurs Zündapp équipés d'une bielle courte de 85 mm, celle-ci doit d'abord être convertie en une bielle longue de 91 mm (centre - centre) pour l'utilisation du cylindre.
L'achat de ce kit complet donne droit à un pourcentage important sur le prix de vente des pièces détachées.
Produit exclusif pour les exigences les plus élevées de la marque de qualité swiing® ;.
.
Distance entre les trous de sortie: 42 mm · Ø intérieur de la sortie: 21.3 mm · Schéma des trous [mm]: 44 x 44 · Course du vilebrequin: 42 mm · Ø de l’axe du piston (B): 12 mm · Cylindrée: 65 ccm · Distance entre les trous de l'entrée: 38 mm · Type de sortie: en biais · Filetage sortie: M6x1 (filetage standard) · Ø du col du cylindre: 48 mm · Nombre de points de fixation: 4 pcs · Champ d'application: Tuning · Fenêtre d'admission: 22.3 x 15.5 · Décompresseur: Non · Camouflé: Non · Filetage entrée: M6x1 (filetage standard) · Fabricant: swiing® pièces ingénieuses · Matériau: Aluminium · Surface: sablé · Diamètre nominal: 44 mm
Ø collerette: 25.5 mm · Ø intérieur: 8.2 mm · Longueur totale: 21 mm · Ø extérieur: 19 mm · Matériau: Caoutchouc, Acier · Fabricant: swiing® revival parts
| Fabricant | swiing® pièces ingénieuses |
| Camouflé | Non |
| Matériau | Aluminium |
| Surface | sablé |
| Cylindrée | 65 ccm |
| Course du vilebrequin | 42 mm |
| Diamètre nominal | 44 mm |
| Ø du col du cylindre | 48 mm |
| Ø intérieur de la sortie | 21.3 mm |
| Fenêtre d'admission | 22.3 x 15.5 |
| Filetage entrée | M6x1 (filetage standard) |
| Distance entre les trous de l'entrée | 38 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Champ d'application | Tuning |
| Nombre de points de fixation | 4 pcs |
| Type de sortie | en biais |
| Distance entre les trous de sortie | 42 mm |
| Filetage sortie | M6x1 (filetage standard) |
| Schéma des trous [mm] | 44 x 44 |
| Zündapp | Belmondo (type 247-71) |
Évaluations
Accessories & Related Products
GPO Kit d'échappement cigare Ø 28 / 55 mm | Zündapp Belmondo
Fabricant: GPO · Matériau: Acier · Surface: chromé · Couleur: Chrome · Ø raccordement intérieur: 28 mm · Ø extérieur: 55 mm · Type d'échappement: Cigare · Fixation du tube de flamme: Bride · Type de fixation: collier de serrage vissé
199,90 EUR
159,90 EUR

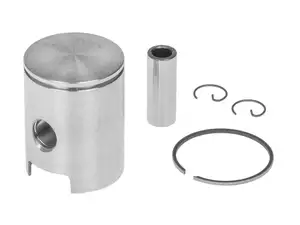

swiing® ingenious piston 39 mm Vertex | Zündapp Belmondo, Bergsteiger
Fabricant: swiing® pièces ingénieuses · Ø extérieur du piston (A): 38.95 mm · Hauteur de compression (C): 26.3 mm · Bombage (D): 1.5 mm · Hauteur totale du piston (E): 51.5 mm · Nombre de segments de piston (F): 1 pcs · Moule à segments de piston: Anneau rectangulaire · Joint de segment de piston: joint torique · Diamètre nominal: 39 mm · Hauteur du segment de piston: 1.5 mm · Ø de l’axe du piston (B): 12 mm · Poids du kit de piston: 82 g
70,50 EUR

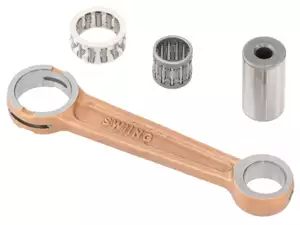

swiing® revival Bielle | Zündapp
