Montageanleitung

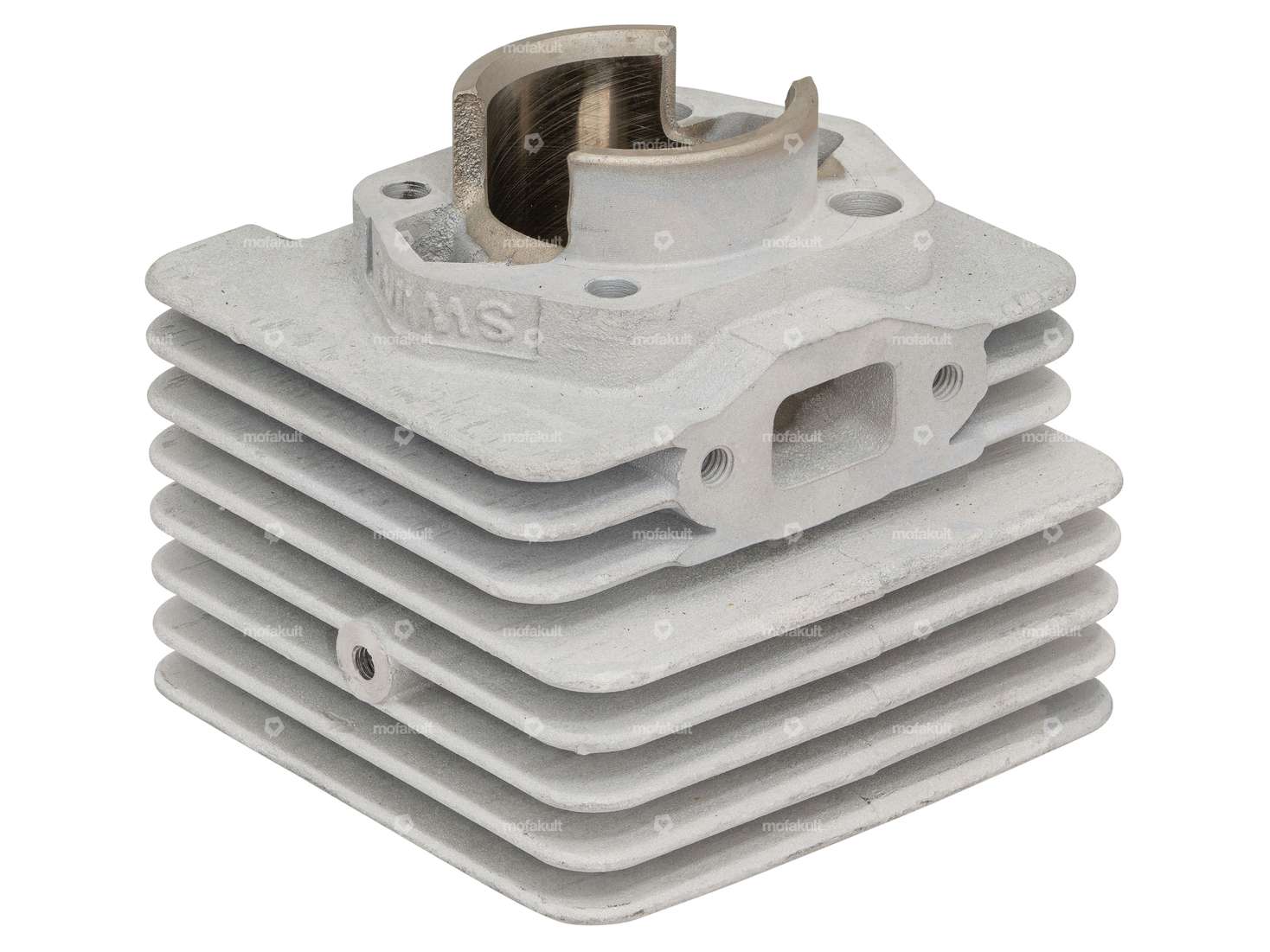

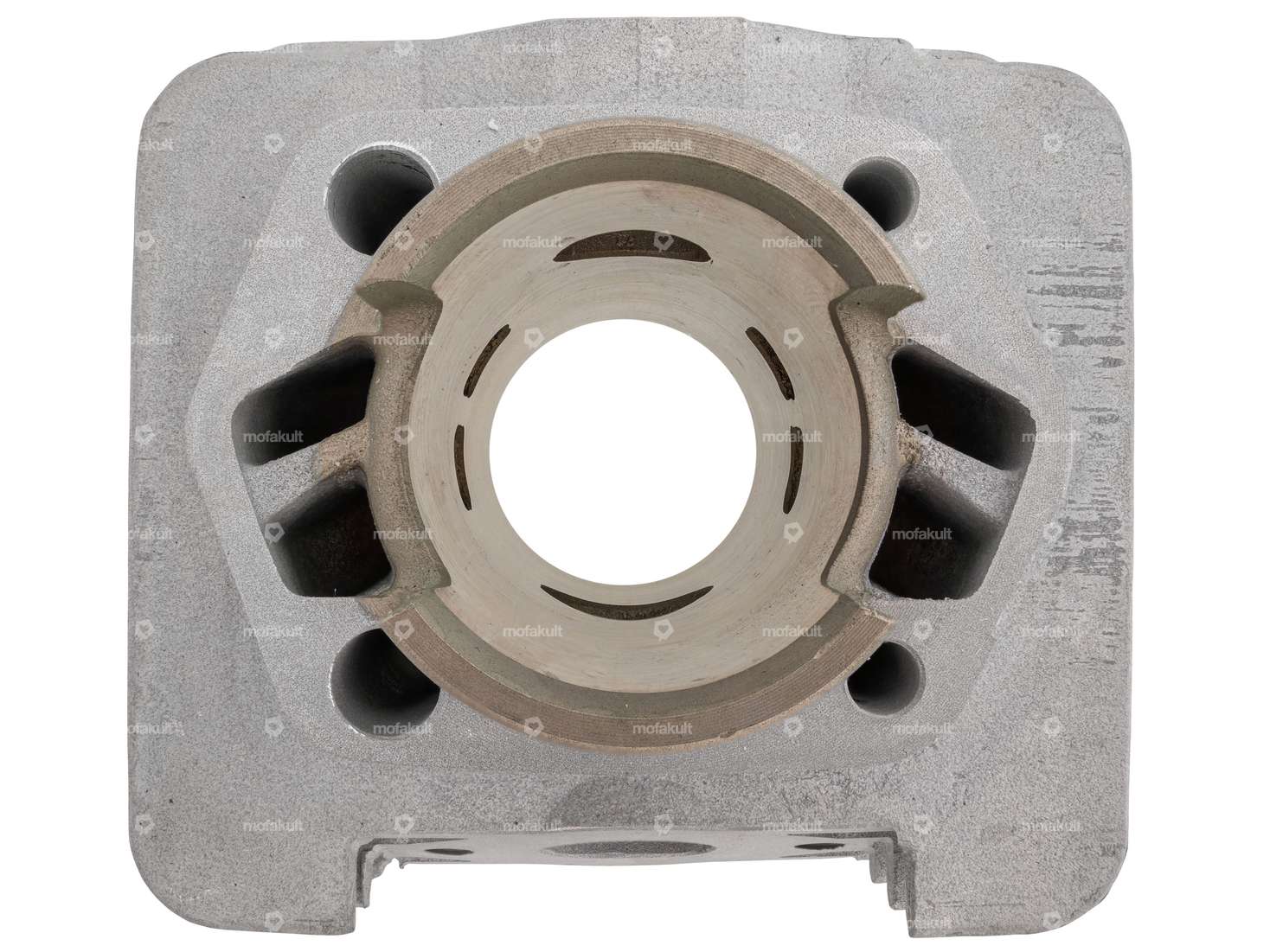

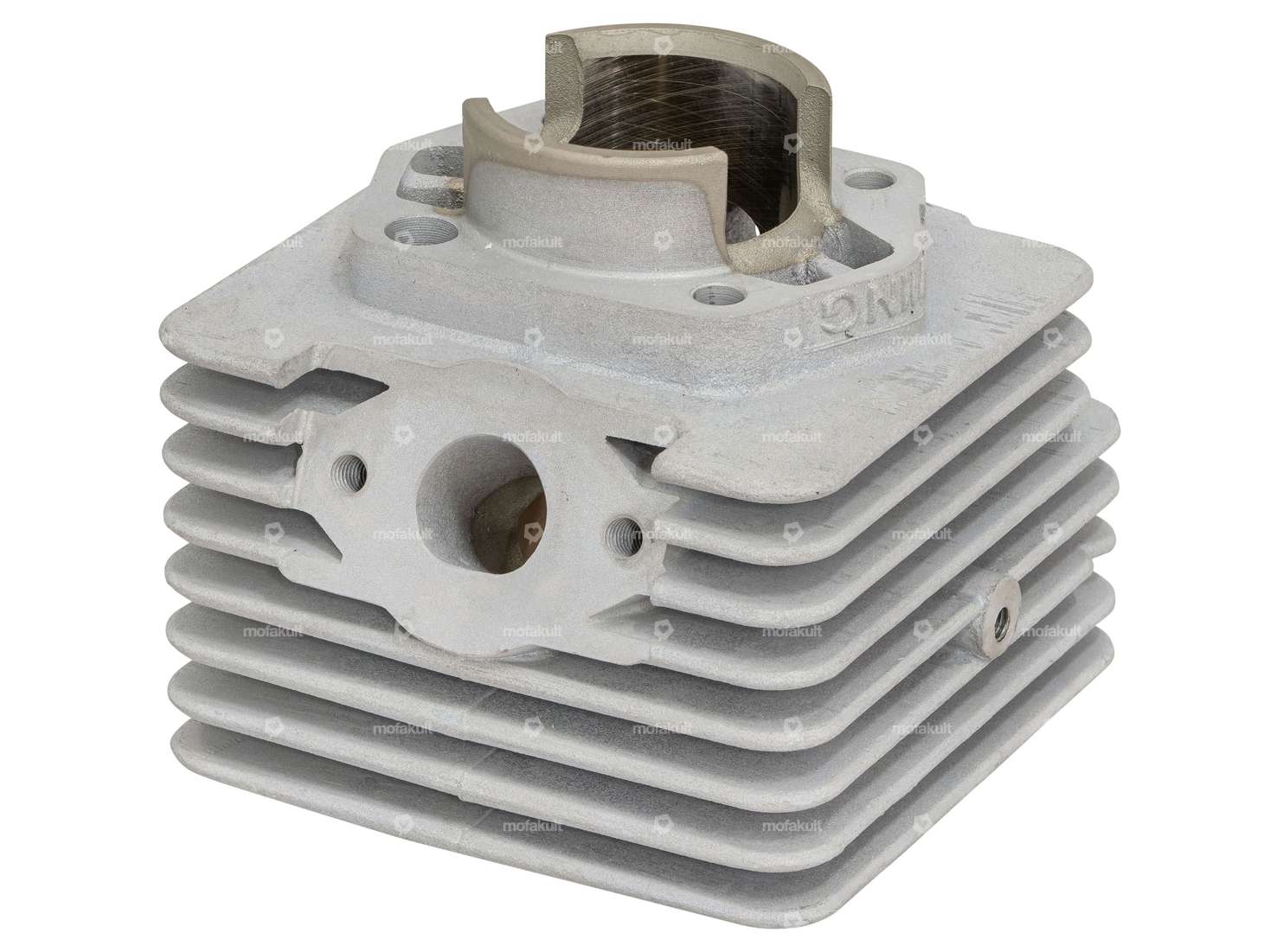

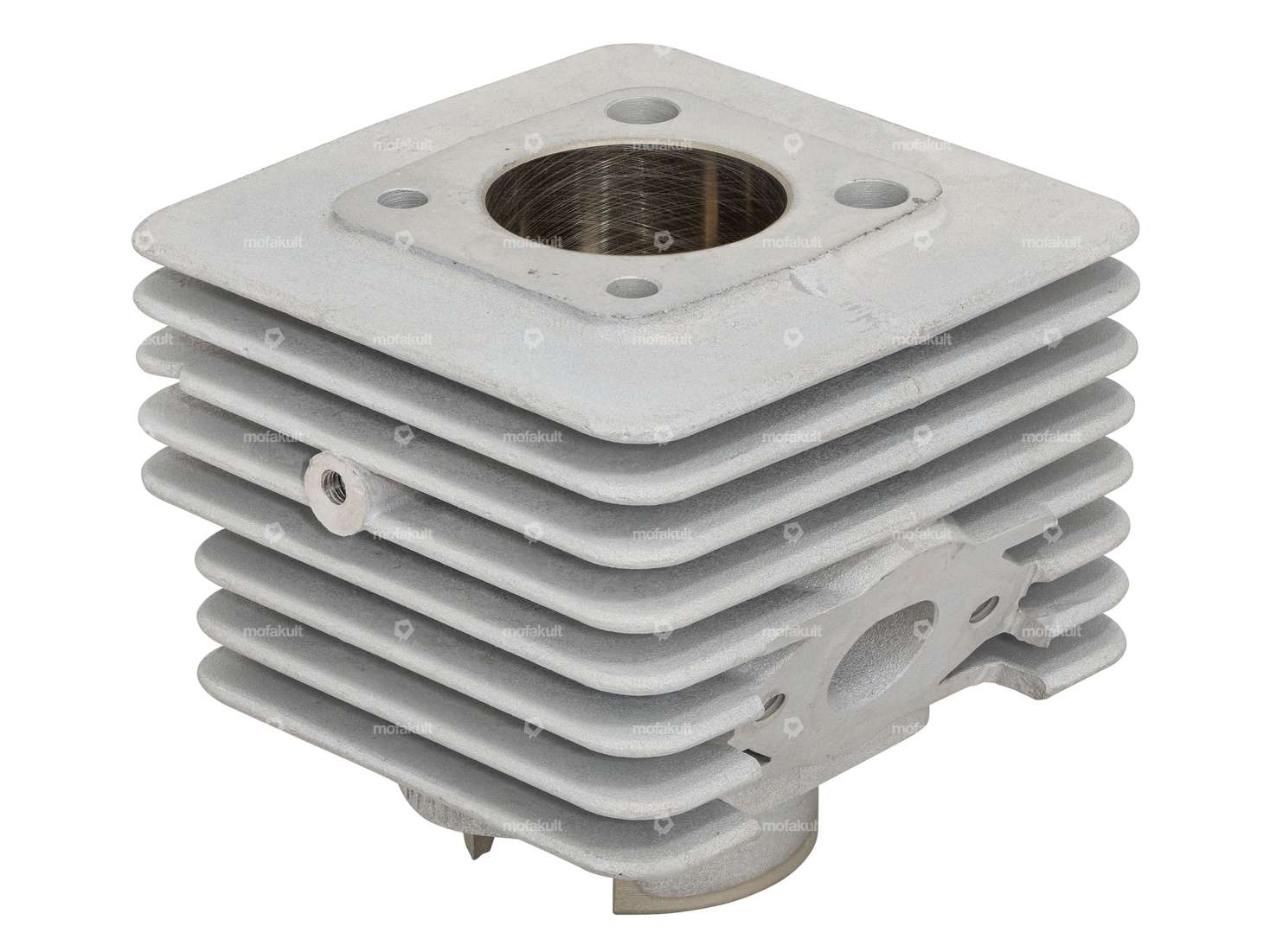

Cylindre de course de 39 mm avec culasse pour ton cyclomoteur Zündapp-Belmondo.
Compatible avec les cyclomoteurs Zündapp Belmondo, les cyclomoteurs Zündapp Bergsteiger M25/M50, ainsi que les petits moteurs Alpa Spezial 3000 ou Alpa Black River équipés d'un moteur Zündapp type 247.
Le kit de course haut de gamme, y compris la culasse de la marque de qualité swiing® ; ingenious, associé au légendaire piston VERTEX de qualité première monte, dépasse à coup sûr toutes les attentes et pose de nouveaux jalons sur la scène des cyclomoteurs.
Avec un réglage adéquat, tu peux obtenir une puissance de 2,8 CV sur la roue arrière. Pour ceux qui veulent un peu plus de vapeur, ils peuvent opter pour le cylindre de réglage de 44 mm, qui permet d'obtenir une puissance incroyable de 5,9 ch.
Les attributs suivants caractérisent le cylindre :
- Revêtement en nicasil pour une lubrification optimale et une longue durée de vie .
- Canaux de transmission divisés pour un débit de mélange optimisé .
- Ajustement à la culasse pour un guidage parfait .
- Surface sans pores
- Toutes les surfaces d'étanchéité et de raccordement sont planes .
Toutes les instructions pour le montage / la mise en place du cylindre sont expliquées dans la vidéo.

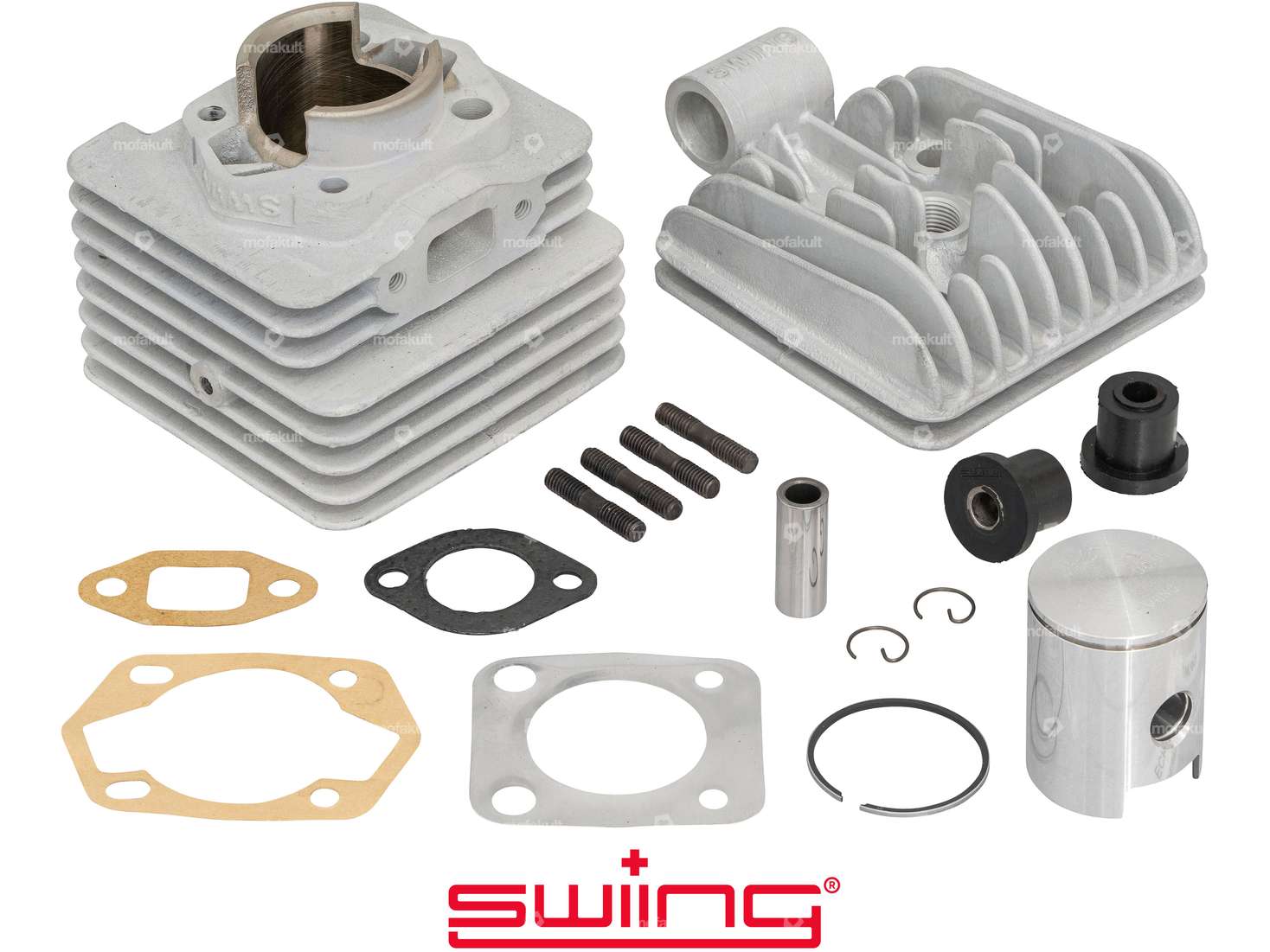

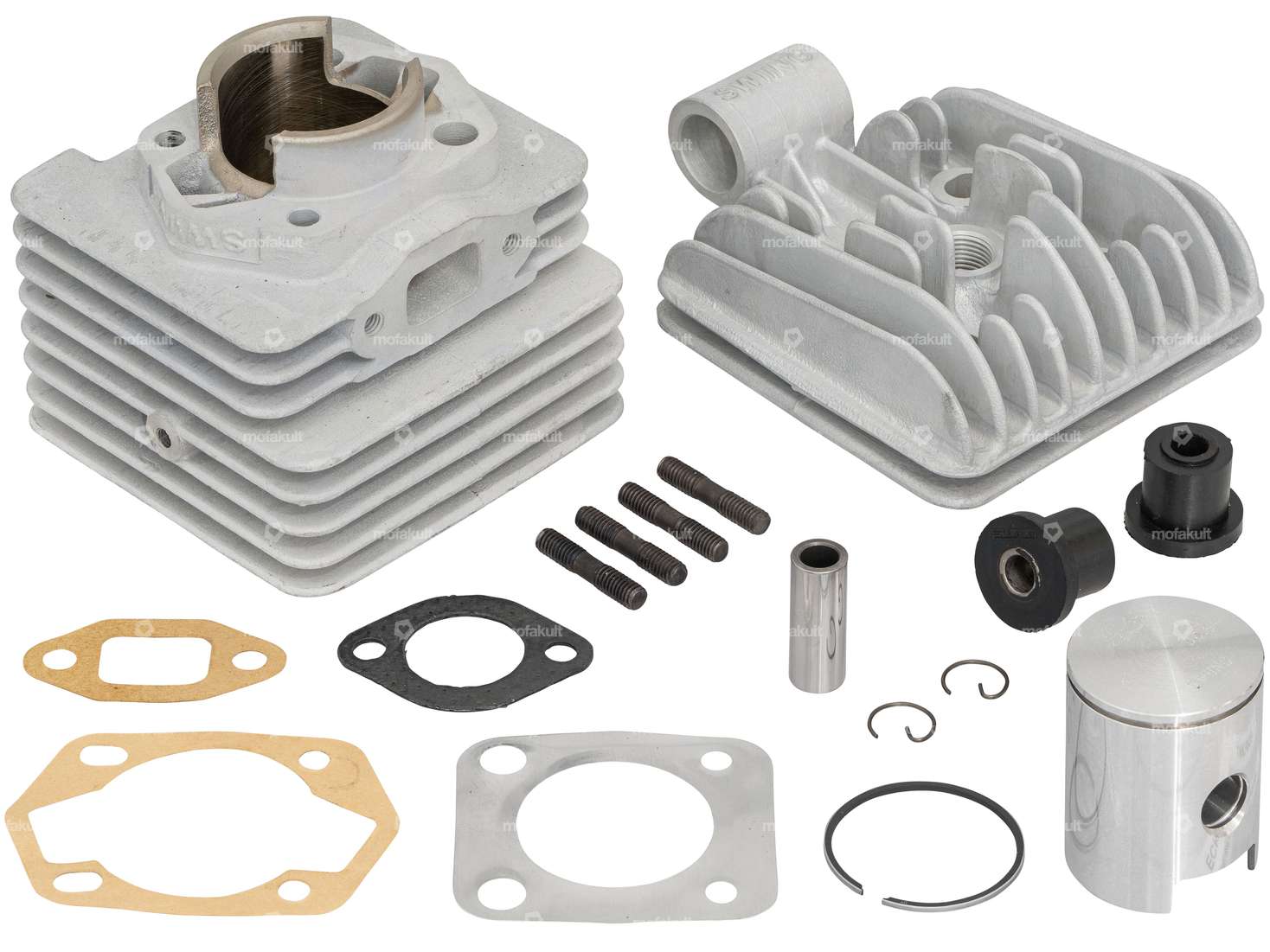

Comme illustré, la livraison comprend les deux silentblocs pour la culasse, ainsi que des goujons de haute qualité pour l'admission et l'échappement.

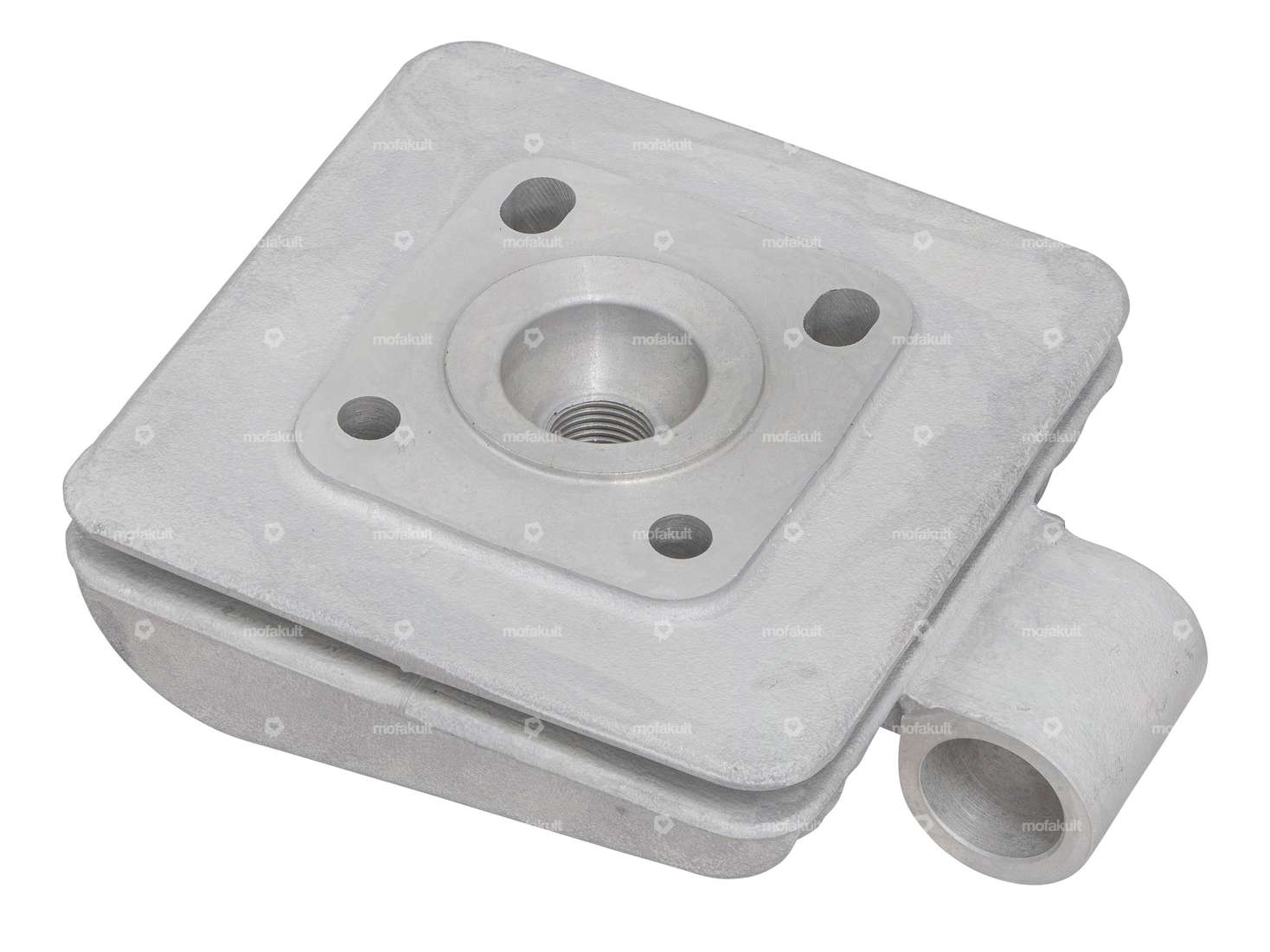

Veuillez choisir dans le champ de sélection la culasse souhaitée avec ou sans alésage de décompression.
Remarque: Les goujons originaux du carter moteur sont trop courts en raison de la hauteur du kit de cylindres et doivent impérativement être remplacés par des goujons plus longs (art. 24319).
Pour les moteurs Zündapp équipés d'une bielle courte de 85 mm, celle-ci doit d'abord être convertie en une bielle longue de 91 mm (centre - centre) pour l'utilisation du cylindre.
L'achat de ce kit complet permet de bénéficier d'un pourcentage important sur le prix de vente des pièces détachées.
Produit exclusif pour les plus hautes exigences de la marque de qualité swiing® ;.
Distance entre les trous de sortie: 40 mm · Ø intérieur de la sortie: 18.6 mm · Schéma des trous [mm]: 44 x 44 · Course du vilebrequin: 42 mm · Ø de l’axe du piston (B): 12 mm · Cylindrée: 50 ccm · Distance entre les trous de l'entrée: 40 mm · Type de sortie: en biais · Filetage sortie: M6x1 (filetage standard) · Ø du col du cylindre: 48 mm · Nombre de points de fixation: 4 pcs · Champ d'application: Tuning · Fenêtre d'admission: 20.7 x 13 · Décompresseur: Non · Camouflé: Non · Filetage entrée: M6x1 (filetage standard) · Fabricant: swiing® pièces ingénieuses · Matériau: Aluminium · Surface: sablé · Diamètre nominal: 39 mm
Ø collerette: 25.5 mm · Ø intérieur: 8.2 mm · Longueur totale: 21 mm · Ø extérieur: 19 mm · Matériau: Caoutchouc, Acier · Fabricant: swiing® revival parts
| Fabricant | swiing® pièces ingénieuses |
| Matériau | Aluminium |
| Camouflé | Non |
| Champ d'application | Tuning |
| Surface | sablé |
| Cylindrée | 50 ccm |
| Course du vilebrequin | 42 mm |
| Diamètre nominal | 39 mm |
| Ø du col du cylindre | 48 mm |
| Ø intérieur de la sortie | 18.6 mm |
| Fenêtre d'admission | 20.7 x 13 |
| Filetage entrée | M6x1 (filetage standard) |
| Distance entre les trous de l'entrée | 40 mm |
| Nombre de points de fixation | 4 pcs |
| Ø de l’axe du piston (B) | 12 mm |
| Type de sortie | en biais |
| Distance entre les trous de sortie | 40 mm |
| Filetage sortie | M6x1 (filetage standard) |
| Schéma des trous [mm] | 44 x 44 |
| Zündapp | Belmondo (Typ 247-71) |
