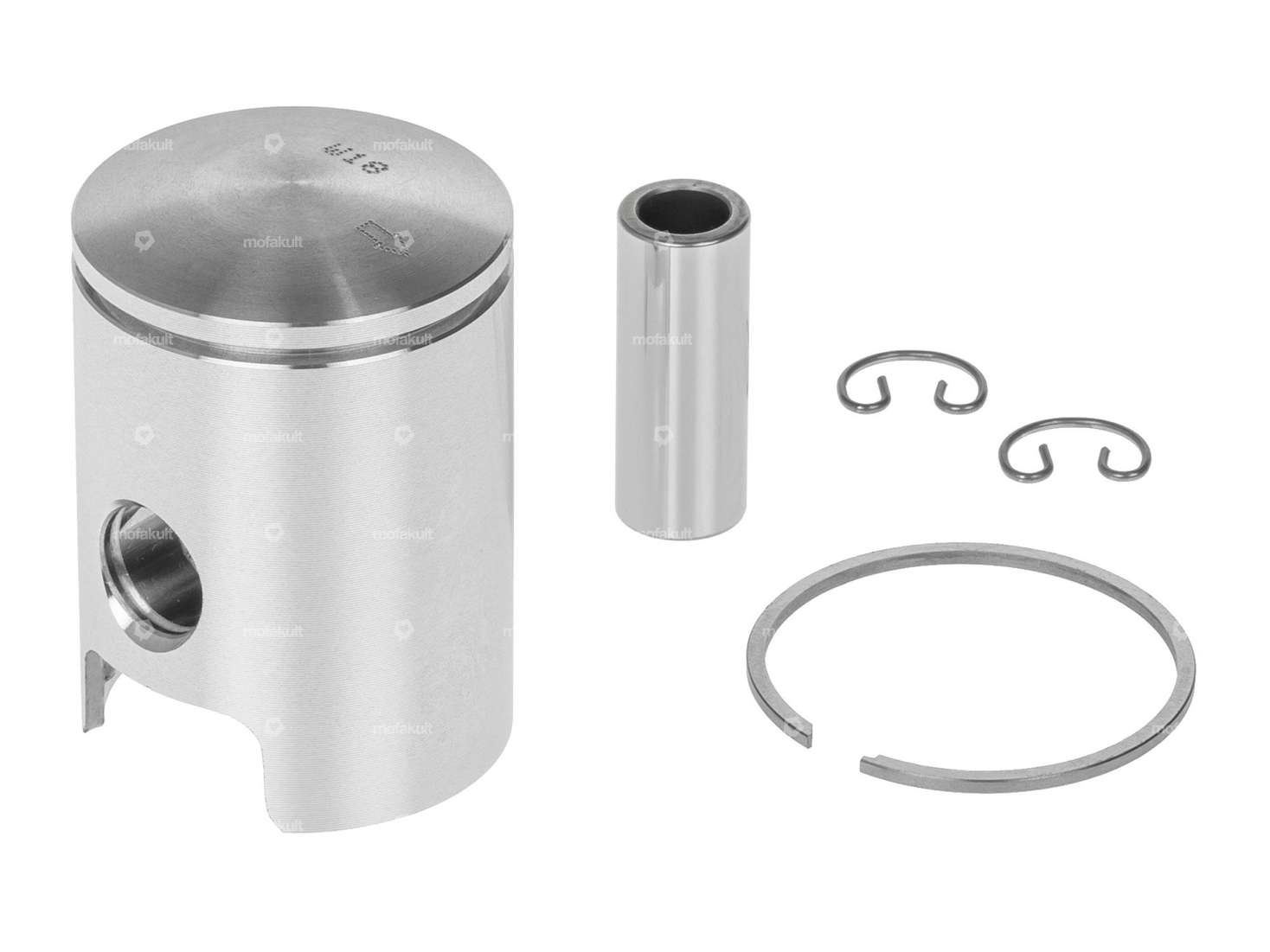

Piston de 37.97 mm avec segment de piston rectangulaire de 1.5 mm avec sécurité interne (IS) pour les cyclomoteurs Sachs avec moteur 503 ADV.
La cotation détaillée du piston selon le dessin technique se trouve dans les détails. En outre, tu peux t'informer sur les segments de pistons nécessaires, leurs axes et les types de blocage sur la légende dans les images.
Tolérance B
Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Remarque: Veuillez respecter le sens de montage lors de l'assemblage. Le piston doit être inséré avec la flèche vers la sortie du côté de l'échappement.
Tu trouveras l'outil de montage correspondant, les sécurités d'axe de piston et éventuellement le cylindre correspondant dans les accessoires.
Numéro de pièce détachée Sachs original : A2270B
Produit de qualité du fabricant italien Meteor.
| Fabricant | Météores |
| Ø extérieur du piston (A) | 37.97 mm |
| Hauteur de compression (C) | 28 mm |
| Bombage (D) | 3 mm |
| Hauteur totale du piston (E) | 54 mm |
| Nombre de segments de piston (F) | 1 pcs |
| Diamètre nominal | 38 mm |
| Moule à segments de piston | Anneau rectangulaire |
| Joint de segment de piston | protection intérieure (PI) |
| Ø de l’axe du piston (B) | 12 mm |
| Hauteur du segment de piston | 1.5 mm |
| Groupe de tolérance | B |
| Poids du kit de piston | 76 g |
| Sachs | 503 - ADV |
Évaluations
Accessories & Related Products

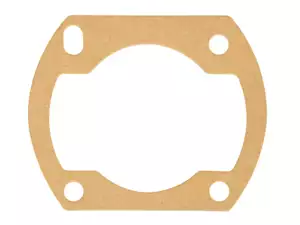

swiing® revival joint de pied de cylindre | Sachs 503 AB / AC / ADV
Lieu d'utilisation: Pied de vérin · Fabricant: swiing® revival parts · Matériau: Papier d'étanchéité · Champ d'application: Standard · Diamètre nominal: 38 mm · Épaisseur: 0.4 mm · Ø intérieur: 56 mm · Schéma des trous [mm]: 55 x 55
5,15 EUR
Pas en stock
GPO Extracteur d'axe de piston Ø 10, 12, 14 mm
Fabricant: GPO · Matériau: Acier · Champ d'application: Outil de (dé)montage · Surface: bruni · Nombre de composants: 7 pcs · Longueur totale: 130 mm · Diamètre: 10 mm · Diamètre: 12 mm · Diamètre: 14 mm · Clé de serrage: 10 mm · Clé de serrage: 17 mm
23,40 EUR

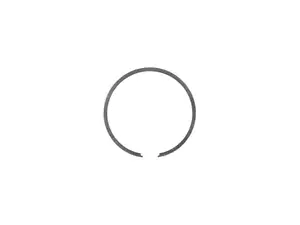

Segment de piston Meteor 38 x 1.5 (IS) | Sachs 503 AB, AC
