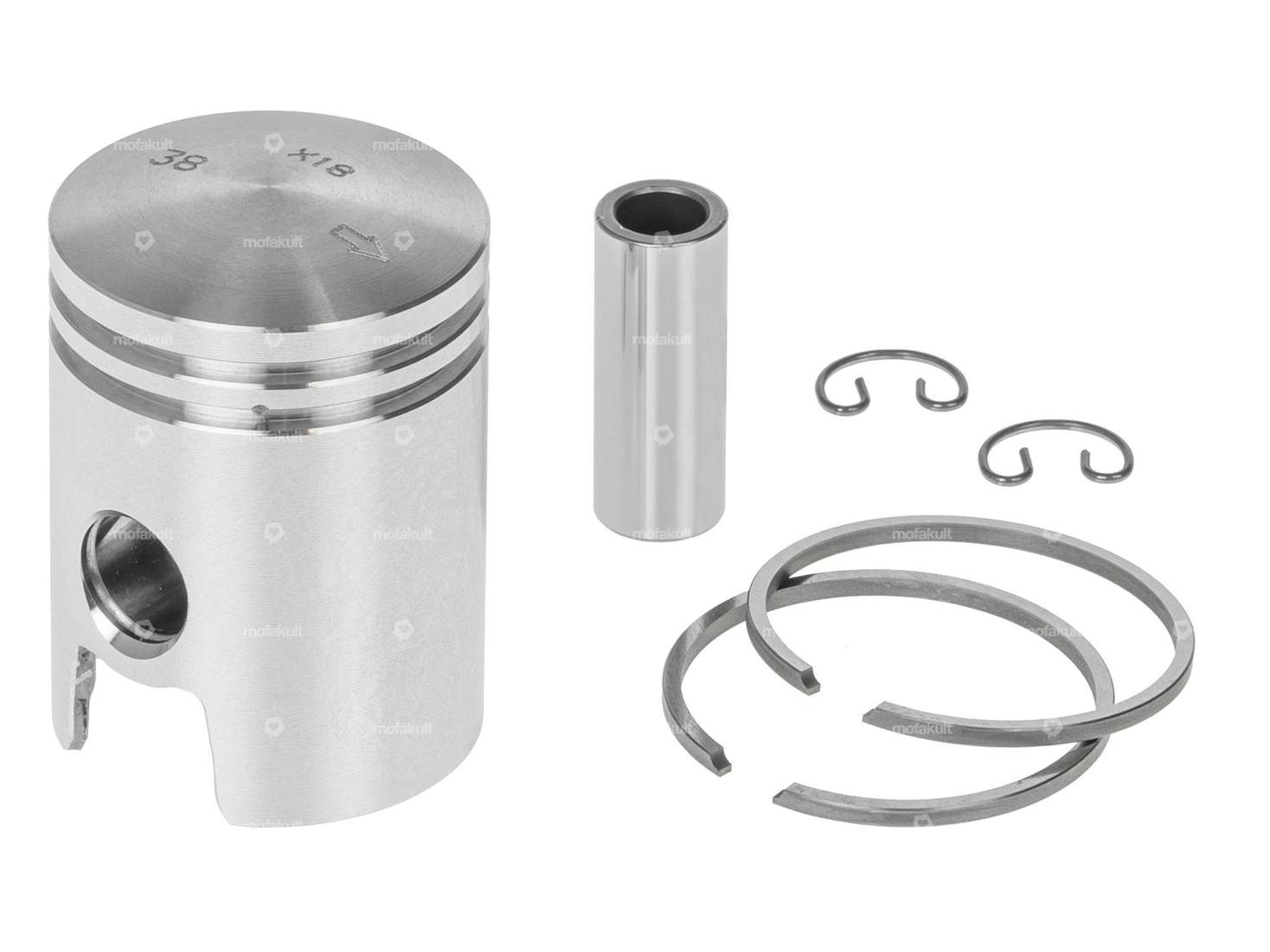

Piston de 38.6 mm de diamètre avec 2 segments rectangulaires de 2 mm avec sécurité de flanc (FS) pour Sachs 502, 50/2, 503 2AL, AAL, 2BL, ABL CH.
La dimension détaillée du piston selon le dessin technique se trouve dans les détails. En outre, tu peux t'informer sur les segments de piston nécessaires, sur leurs tiges et sur les types de blocage dans la légende des images.
Le piston est utilisé pour les cylindres percés et alésé.
Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Tu trouveras les outils de montage correspondants, les segments de piston, les sécurités d'axe de piston, etc. dans les articles accessoires.
Numéro de pièce détachée d'origine : A2774
Produit de qualité du fabricant italien Meteor.
Détails
Fabricant | Météores |
Ø extérieur du piston (A) | 38.55 mm |
Diamètre nominal | 38.6 mm |
Ø de l’axe du piston (B) | 12 mm |
Hauteur de compression (C) | 28 mm |
Bombage (D) | 3 mm |
Hauteur totale du piston (E) | 53 mm |
Nombre de segments de piston (F) | 2 pcs |
Moule à segments de piston | Anneau rectangulaire |
Joint de segment de piston | protection latérale (PL) |
Hauteur du segment de piston | 2 mm |
N° de pièce de rechange Pony | A2774, A4359 |
N° de pièce de rechange Sachs | 0286 377 012, 0286 378 006 |
Convient aux modèles suivants
Sachs | 50 (Fahrtwind, 1.25 / 1.5 PS, DE) 502 (Saxonette) - AL, AML 50/2 - L CH (0.8 PS), ML CH (0.8 PS), MB (2.6 PS), MLB (2.6 PS) 503 - AAL, ABL, 2AL / 2BL |
