Piston de 38,6 mm avec deux segments de piston rectangulaires de 2 mm avec sécurité de flanc (FS) pour cyclomoteurs, vélomoteurs et petits moteurs avec moteur Sachs 502/1 A, 502/1 B, 502/1 AX, 502/1 AX, 502/1 A CH, 502/1 A DK, 502/1 A NL, 502/1 A S et 502/1 A SF (souvent appelé familièrement moteur torpille ou moteur fusée).
Le jeu de pistons convient entre autres aux modèles suivants :
- Hercules CB1 City Bike, L50, MF1, MF2, MP1
- Rex Miniped, Miniped MK2
- Sparta Happy
- Motograziella
- Pony City
- KTM Hobby 1968 - 1972
L'axe de piston est fermé d'un côté, comme sur l'original, afin d'éviter que les gaz d'échappement ne soient refoulés par l'axe vers le système d'admission.
Tu trouveras la cotation détaillée du piston conformément au dessin technique dans les détails. En outre, tu peux t'informer sur les segments de piston nécessaires, sur leurs tiges et sur les types de blocage dans la légende des images.

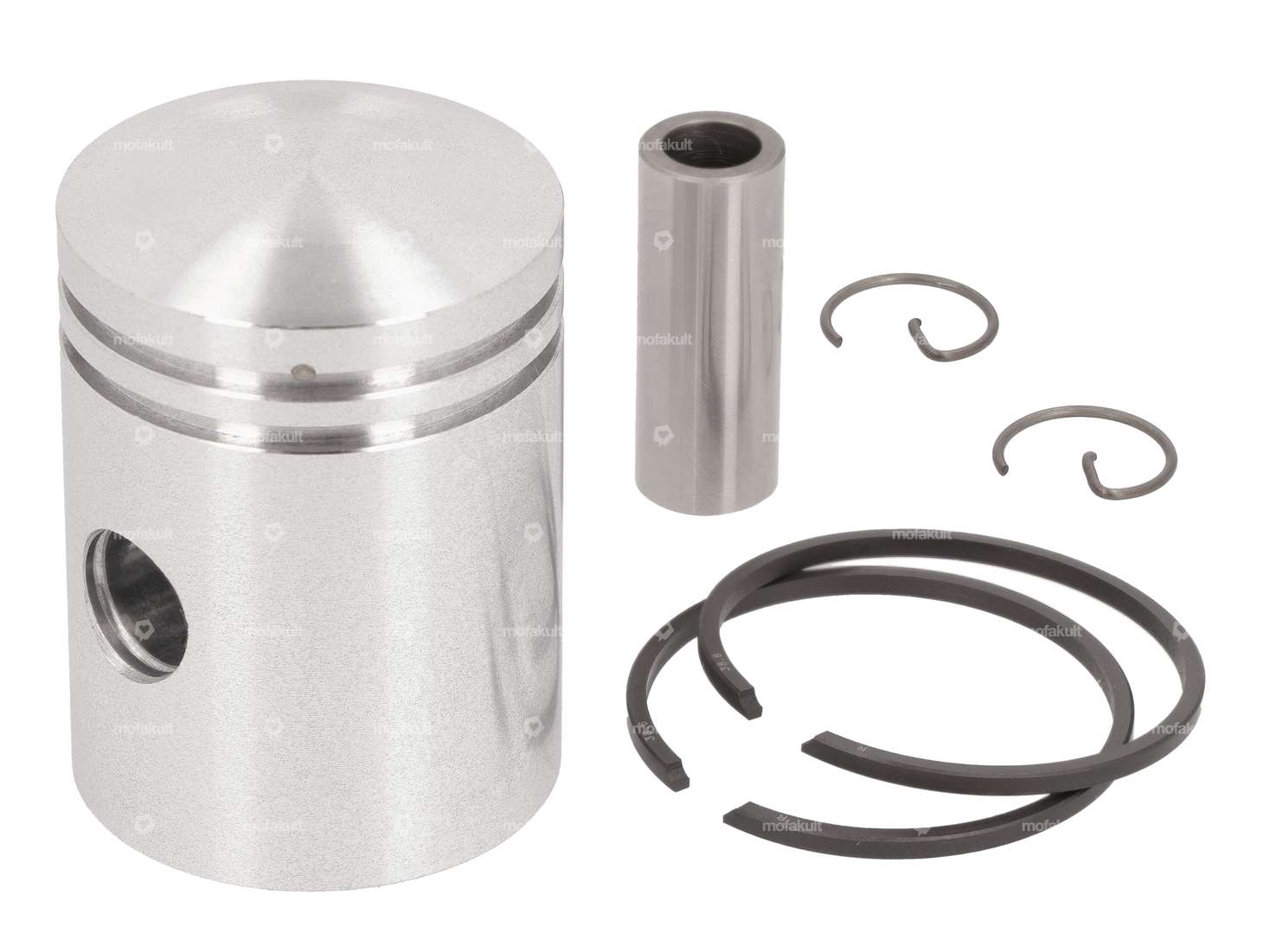

Le kit de piston contient des pistons, des axes de pistons, des clips de pistons et des segments de pistons.
Tu trouveras d'autres variantes du kit de piston et l'outil de montage correspondant dans les accessoires.
| Epaisseur du segment de piston | 1.6 mm |
| Ø extérieur du piston (A) | 38.54 mm |
| Hauteur de compression (C) | 28 mm |
| Bombage (D) | 3 mm |
| Hauteur totale du piston (E) | 53 mm |
| Nombre de segments de piston (F) | 2 pcs |
| Moule à segments de piston | Anneau rectangulaire |
| Diamètre nominal | 38.6 mm |
| Joint de segment de piston | protection latérale (PL) |
| Hauteur du segment de piston | 2 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Poids du kit de piston | 92 g |
| Sachs | 502 1A / 1B (torpille) |
| Hercules | |
| KTM | |
| Motograziella |
