Kit de cylindre adapté à votre cyclomoteur Hercules Prima M, 2, 3, 4, 5 ou Optima équipé d'un moteur Sachs 505, 535 ainsi que 504 / 508 (avec quelques adaptations).
Grâce à sa grande admission, à ses canaux de décharge et à son échappement, ce kit de course garantit une augmentation considérable des performances.
Contenu de la livraison conforme à l'illustration 1.
Remarques :
- Il faut toujours utiliser des bougies d'allumage à filetage long.
- Pour les moteurs 504 / 508 (course de 42 mm), des adaptations doivent être effectuées au niveau du cylindre : adaptation du pied de cylindre et du joint conformément à l'illustration 5.
- Pour les moteurs équipés d’un arbre de 42 mm de course, il faut utiliser le joint de pied de cylindre le plus fin, et pour ceux de 44 mm de course, le plus épais.
- Sur le modèle équipé d'un levier d'embrayage externe, la tubulure d'admission doit être rallongée, sinon le carburateur risque de heurter le levier d'embrayage.
- Les adaptateurs Athena fournis ne sont pas compatibles avec ces cylindres, car ils ne disposent que d’un alésage M6. Nous recommandons donc de commander en supplément un adaptateur swiing® adapté.
Nous recommandons de mesurer le rebord de serrage lors de chaque montage de cylindre, car des écarts de fabrication et de tolérance peuvent survenir au niveau du carter moteur ainsi que du cylindre et de la culasse. Veuillez respecter le sens de montage lors de l'assemblage. Le piston doit être inséré avec la flèche orientée vers la sortie, du côté de l'échappement.
Vous trouverez les adaptateurs d'échappement adaptés ainsi que d'autres pièces de montage dans la rubrique « Accessoires ».
Produit de qualité du fabricant italien Athena.
| Diamètre nominal | 38 mm |
| Fabricant | Athena |
| Camouflé | Non |
| Matériau | Aluminium |
| Cylindrée | 50 ccm |
| Course du vilebrequin | 44 mm |
| Ø du col du cylindre | 51.7 mm |
| Surface | sablé |
| Ø intérieur de la sortie | 28 mm |
| Nombre de points de fixation | 4 pcs |
| Fenêtre d'admission | 23.4 x 13 mm |
| Filetage entrée | M6x1 (filetage standard) |
| Distance entre les trous de l'entrée | 31.5 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Décompresseur | M10x1.5 |
| Schéma des trous [mm] | 56 (61) x 56 |
| Type de sortie | droit, pincé |
| Distance entre les trous de sortie | 50 mm |
| Filetage sortie | M8x1.25 (filetage standard) |
| Champ d'application | Tuning |
| Sachs | 505 (avec pédalier) - 1A (AT) , 2A (HG) 508 535 |
| Hercules | Prima - 2 , 3 , 4 , 5 , Optima |
Accessories & Related Products
Kit de cylindres Athena 38 mm sans pièces de rechange | Sachs 504, 505, 508, 535
Fabricant: Athena · Camouflé: Non · Surface: sablé · Cylindrée: 50 ccm · Matériau: Aluminium · Course du vilebrequin: 44 mm · Diamètre nominal: 38 mm · Ø du col du cylindre: 51.7 mm · Ø intérieur de la sortie: 28.3 mm · Distance entre les trous de l'entrée: 32 mm · Fenêtre d'admission: 12.8 / 16.5 x 23.6 mm · Filetage entrée: M6x1 (filetage standard) · Distance entre les trous de sortie: 50 mm · Schéma des trous [mm]: 56/61 x 56 · Ø de l’axe du piston (B): 12 mm · Nombre de points de fixation: 4 pcs · Champ d'application: Tuning · Type de sortie: droit · Filetage sortie: M8x1.25 (filetage standard) · Décompresseur: M10x1.5
329,40 EUR
Piston Athena 38 mm #A | Sachs 504, 505
Fabricant: Athena · Ø extérieur du piston (A): 37.94 mm · Hauteur de compression (C): 29.25 mm · Bombage (D): 1.85 mm · Hauteur totale du piston (E): 52.14 mm · Nombre de segments de piston (F): 2 pcs · Diamètre nominal: 38 mm · Moule à segments de piston: Anneau rectangulaire · Joint de segment de piston: protection intérieure (PI) · Hauteur du segment de piston: 1.5 mm · Ø de l’axe du piston (B): 12 mm · Groupe de tolérance: A · Poids du kit de piston: 79 g
82,30 EUR
Bougie d'allumage NGK B7ES à filetage long
Fabricant: NGK · Désignation de la bougie: B7ES · Type de filetage de bougie: long · Logement de la fiche de bougie: M4 · Déparasité: Non · Logement de la fiche de bougie: SAE · Type de filetage: MF14x1.25 (filetage fin) · Clé de serrage: 21 mm · Champ d'application: Performance · Champ d'application: Racing · Champ d'application: Tuning
7,65 EUR
Segment de piston Meteor 38 x 1.5 (IS) | Sachs 503 AB, AC
Fabricant: Météores · Diamètre nominal: 38 mm · Moule à segments de piston: Anneau rectangulaire · Joint de segment de piston: protection intérieure (PI) · Epaisseur du segment de piston: 1.6 mm · Hauteur: 1.5 mm · Champ d'application: Original · Pony numéro OEM: A1101 · Sachs N° OEM: 0215 100 100
11,70 EUR

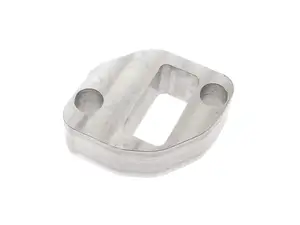

Entretoise de 13 mm pour bride de collecteur d'admission | Sachs 504, 505, 535
