Piston de rechange de 38 mm avec deux segments de piston rectangulaires de 1,5 mm avec sécurité interne (IS) pour ton cyclomoteur / vélomoteur avec moteur Sachs 504, 505.
Ce piston convient entre autres aux modèles Hercules Prima M, 2, 3, 4, 5 et Optima.
Tu trouveras dans les détails la dimension détaillée du piston selon le dessin technique. En outre, tu peux t'informer sur les segments de piston nécessaires, sur leurs tiges et sur les types de blocage dans la légende des images.
Type de tolérance : A

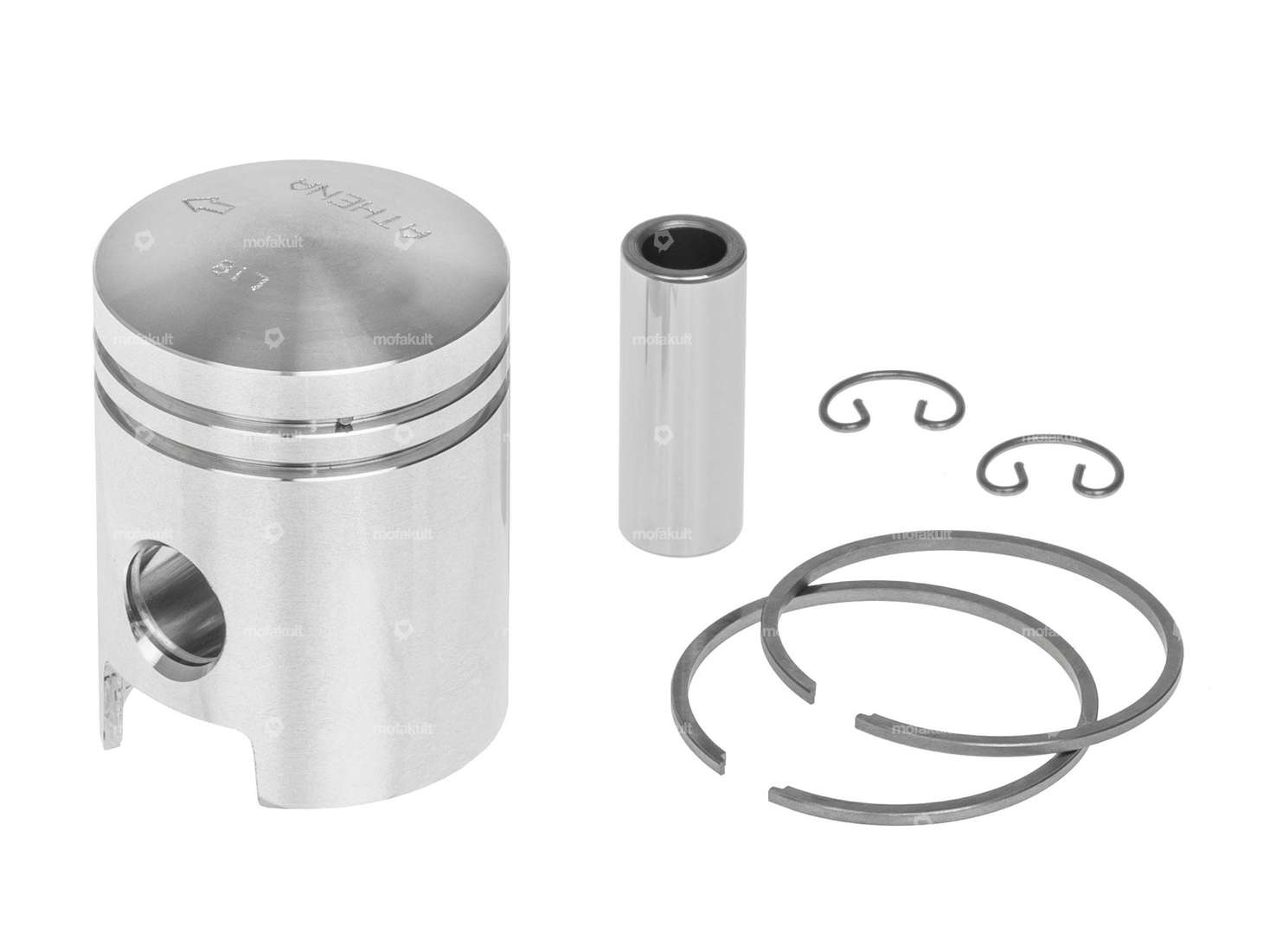

Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Remarque: Veuillez respecter le sens de montage lors de l'assemblage. Le piston doit être inséré avec la flèche vers la sortie du côté de l'échappement.
Tu trouveras l'outil de montage correspondant, les sécurités d'axe de piston et éventuellement le cylindre correspondant dans les accessoires.
Produit de qualité du fabricant italien Athena.
| Diamètre nominal | 38 mm |
| Fabricant | Athena |
| Ø extérieur du piston (A) | 37.94 mm |
| Hauteur de compression (C) | 29.25 mm |
| Bombage (D) | 1.85 mm |
| Hauteur totale du piston (E) | 52.14 mm |
| Nombre de segments de piston (F) | 2 pcs |
| Moule à segments de piston | Anneau rectangulaire |
| Joint de segment de piston | protection intérieure (PI) |
| Hauteur du segment de piston | 1.5 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Groupe de tolérance | A |
| Poids du kit de piston | 79 g |
| Sachs | 504 (sans pédalier) 505 (avec pédalier) - 1A (AT) , 2A (HG) , 2B (HG) |
| Hercules | Prima - 2 , 3 , 4 , 5 , Optima |
