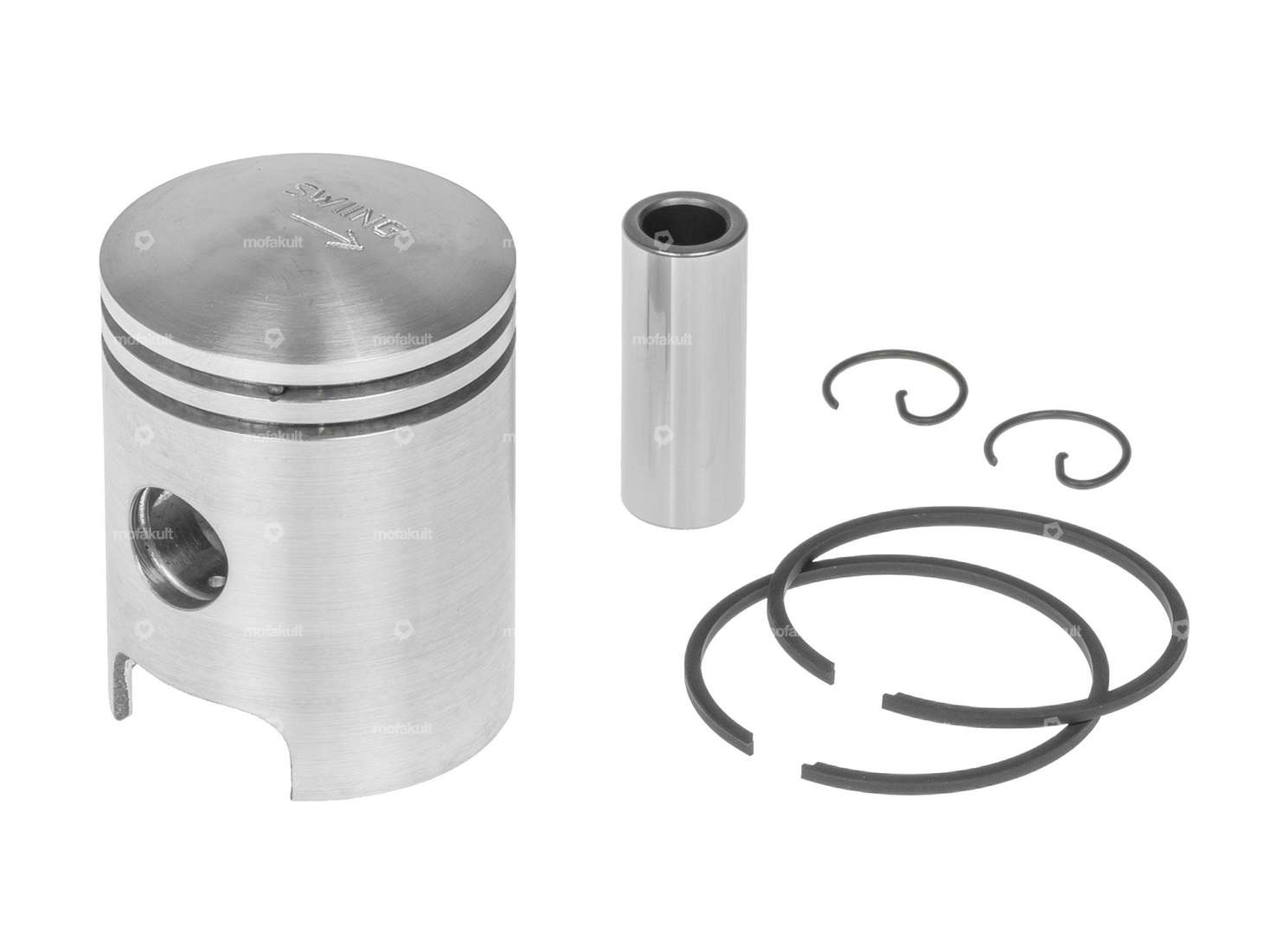

Piston de 38.0 mm avec deux segments de piston rectangulaires avec sécurité interne (IS) convenant à ton cyclomoteur / vélomoteur avec kit de cylindres swiing de 38 mm avec plombage.
Tu trouveras les cotes détaillées du piston conformément au dessin technique dans les détails. En outre, tu peux t'informer sur les segments de piston nécessaires, sur leurs tiges et sur les types de sécurité dans la légende des images.
Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Remarque: Veuillez respecter le sens de montage lors de l'assemblage. Le piston doit être inséré avec la flèche vers la sortie du côté de l'échappement.
Tu trouveras l'outil de montage correspondant, les sécurités d'axe de piston et éventuellement le cylindre correspondant dans les accessoires.
Produit nostalgique pour les plus hautes exigences de la marque de qualité swiing® ;.
| Fabricant | swiing® revival parts |
| Diamètre nominal | 38 mm |
| Ø extérieur du piston (A) | 37.96 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Hauteur de compression (C) | 22.6 mm |
| Bombage (D) | 2.5 mm |
| Hauteur totale du piston (E) | 50.45 mm |
| Nombre de segments de piston (F) | 2 pcs |
| Moule à segments de piston | Anneau rectangulaire |
| Joint de segment de piston | protection intérieure (PI) |
| Poids du kit de piston | 74 g |
| Puch | E50 ZA50 (refroidi par le vent) Z50 (X30 Sport) |
