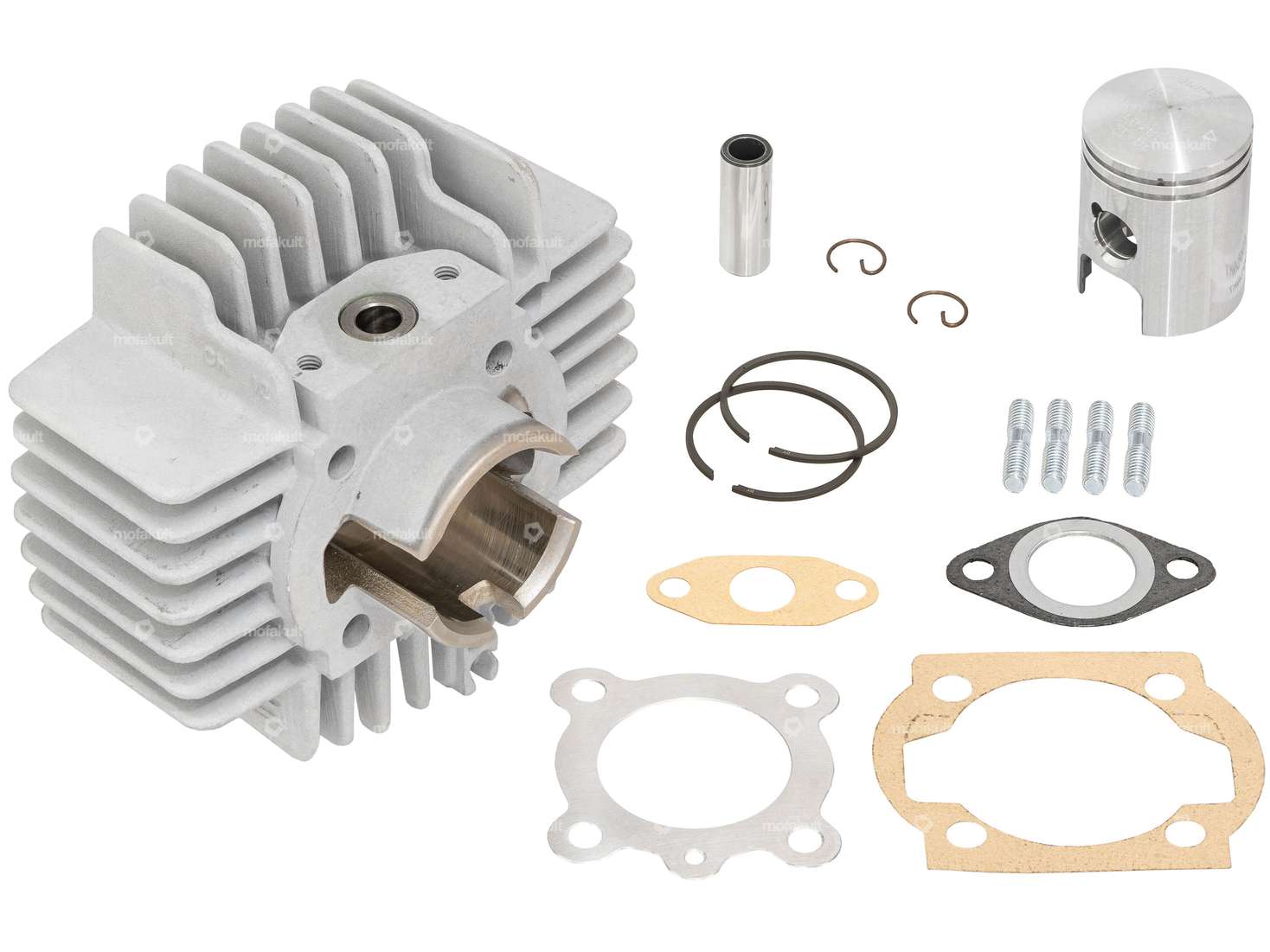

Le cylindre original de 38 mm de haute qualité est maintenant disponible en exclusivité avec des pistons «Vertex»
Ce cylindre convient à divers cyclomoteurs / motos Puch comme Maxi S / N, Puch X30 NS / NL, Puch X30 NG-2A.
Les pistons Vertex sont connus dans le monde entier pour leur qualité et leur construction.
Avec ce cylindre, tu atteindras ton but rapidement et avec force.
- La fenêtre d'admission a été légèrement déplacée vers le bas afin d'obtenir de meilleurs temps de commande.
- Des trous de lubrification sur le piston vers l'axe du piston.
- Les surfaces intérieures du piston ont été aplanies pour permettre un guidage propre du palier de bielle .
- La jupe du piston a été optimisée .
- L'angle d'entrée des brins de la tige a été adapté .
- L'admission et l'échappement sont largement aplanis (l'échappement et la tubulure d'admission peuvent être montés sans problème) .
Avec ces optimisations, le kit de cylindres de 38 mm apporte, avec le bon réglage, une puissance de 1,6 CV sur le pneu arrière. C'est donc le cylindre de 38 mm avec plomb le plus puissant jamais conçu pour Puch!

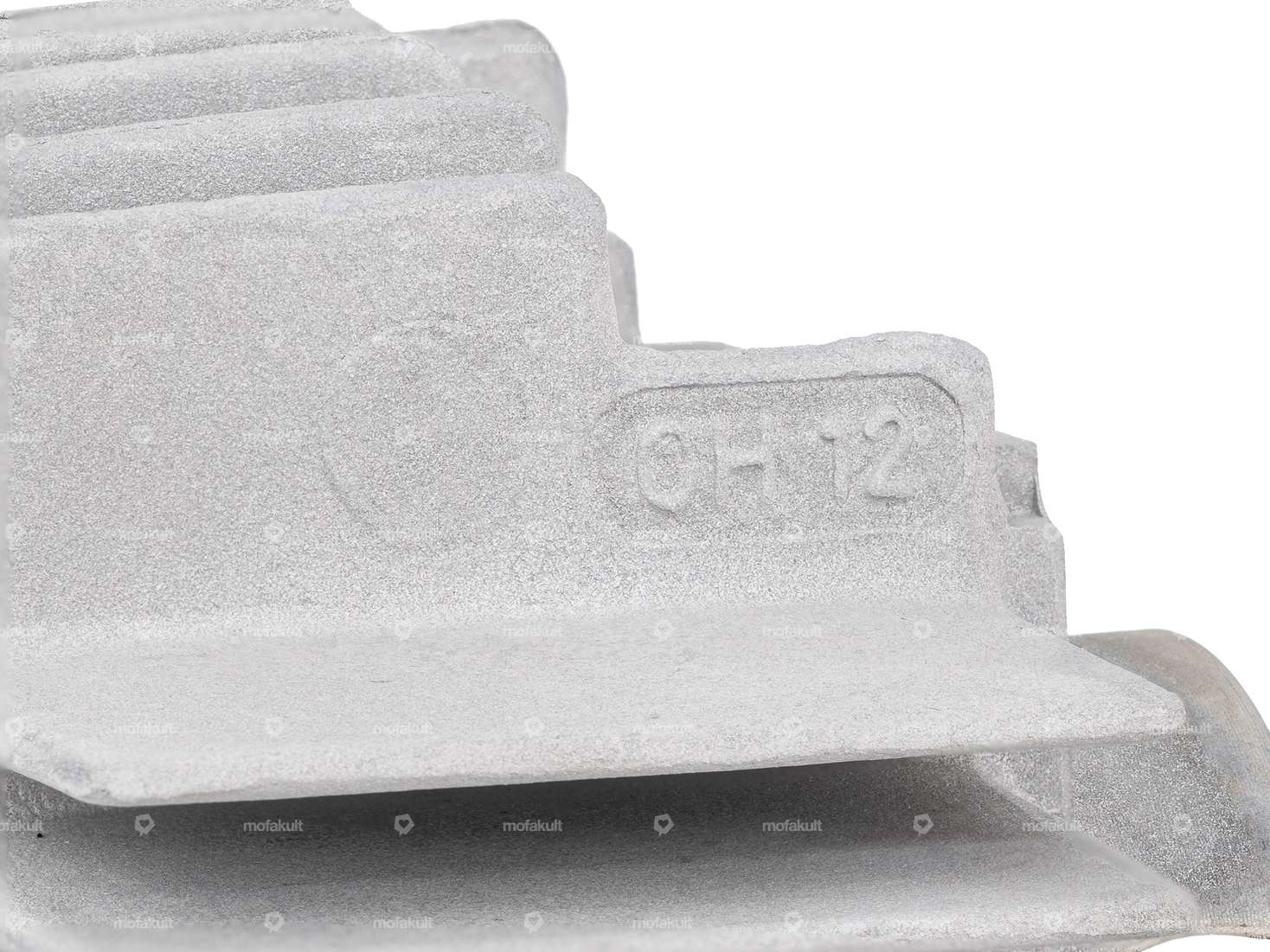

L'original «CH12» est bien entendu moulé dans le cylindre.
Le piston est monté avec la flèche vers l'échappement.
Attention : ce cylindre est une réplique qui n'est pas autorisée sur la voie publique.
Produit nostalgique pour les plus hautes exigences de la marque de qualité swiing® ;.
| Diamètre nominal | 38 mm |
| Fabricant | swiing® revival parts |
| Matériau | Aluminium |
| Surface | sablé |
| Course du vilebrequin | 43 mm |
| Cylindrée | 50 ccm |
| Ø du col du cylindre | 48 mm |
| Ø intérieur de la sortie | 20 mm |
| Ø intérieur de l’entrée | 9 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Fenêtre d'admission | 2 |
| Filetage entrée | M6x1 (filetage standard) |
| Distance entre les trous de l'entrée | 38 mm |
| Schéma des trous [mm] | 44 x 44 |
| Type de sortie | droit |
| Distance entre les trous de sortie | 42 mm |
| Nombre de points de fixation | 4 pcs |
| Filetage sortie | M6x1 (filetage standard) |
| Décompresseur | Oui |
| Camouflé | Oui |
| Champ d'application | Standard |
| Puch | E50 ZA50 (refroidi par le vent) Z50 (X30 Sport) |
