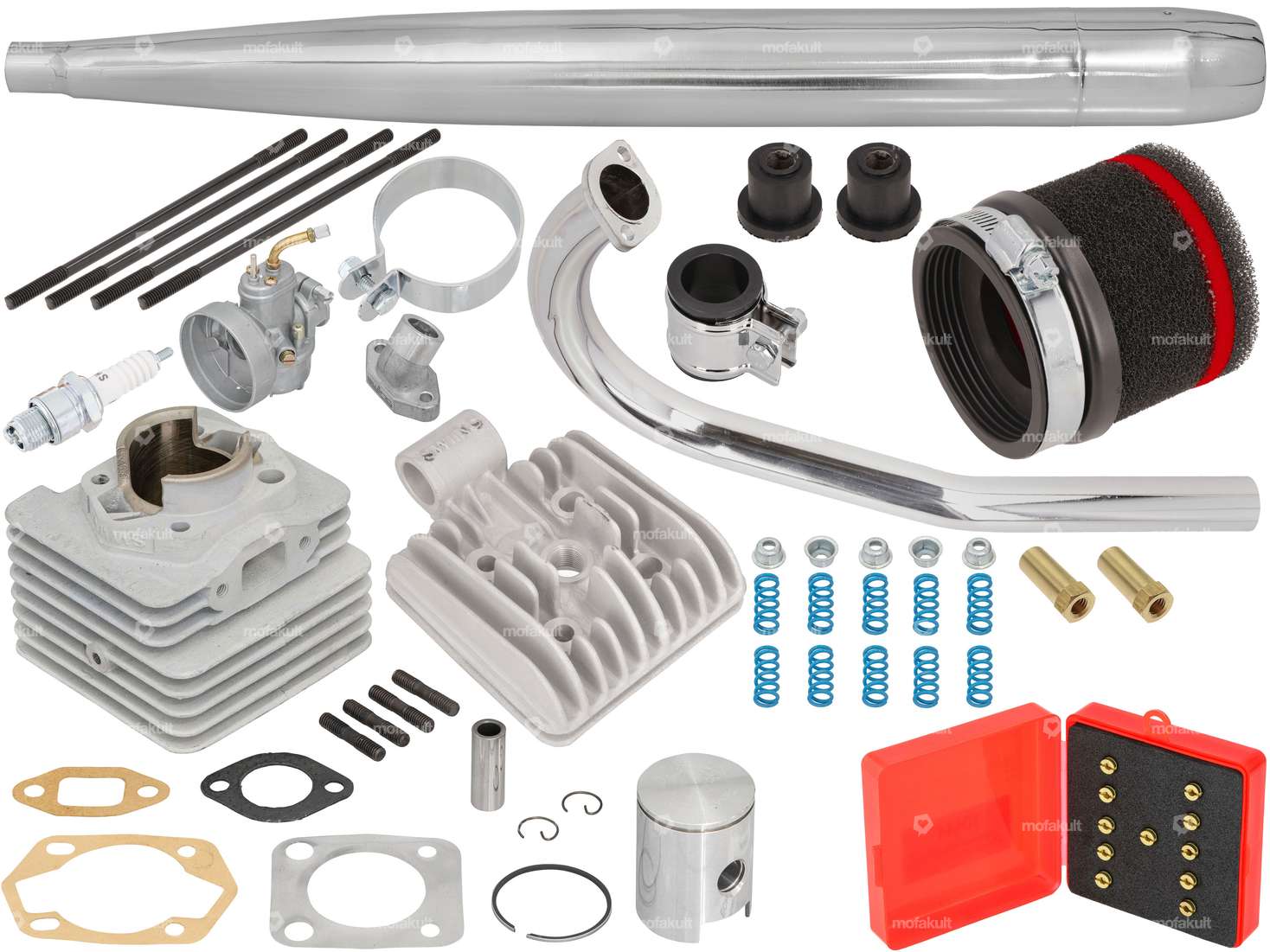

Kit de tuning 39 mm pour ton cyclomoteur Zündapp-Belmondo.
Compatible avec les cyclomoteurs Zündapp Belmondo, les cyclomoteurs Zündapp Bergsteiger M25/M50, ainsi que les petits moteurs Alpa Spezial 3000 ou Alpa Black River, qui sont équipés d'un moteur Zündapp type 247.
Le kit de tuning contient, outre le kit de course swiing® ; ingenious de 39 mm avec tête, un système d'échappement à résonance, un carburateur de 17 mm avec tubulure d'admission, un filtre à air champignon ainsi que des ressorts d'embrayage renforcés.
Avec un réglage approprié, tu peux obtenir une puissance de 2,8 CV sur la roue arrière.
Toutes les instructions pour le montage et le rodage du cylindre sont expliquées dans la vidéo.
S'il te plaît, choisis dans le champ de sélection la culasse souhaitée avec ou sans trou de décompression ainsi que la bride d'échappement souhaitée.
L'achat de ce kit complet donne droit à un pourcentage important sur le prix de vente des pièces détachées.
Remarque: Les goujons d'origine du carter moteur sont trop courts en raison de la hauteur du kit de cylindres et doivent impérativement être remplacés par des goujons plus longs (art. 24319).
Pour les moteurs Zündapp équipés d'une bielle courte de 85 mm, celle-ci doit d'abord être convertie en une bielle longue de 91 mm (centre - centre) pour l'utilisation du cylindre. Lors du montage, veuillez vérifier que toutes les vis et tous les écrous sont suffisamment serrés et, si nécessaire, les resserrer.
Produit exclusif pour les exigences les plus élevées de la marque de qualité swiing® ;
.
Distance entre les trous de sortie: 40 mm · Ø intérieur de la sortie: 18.6 mm · Schéma des trous [mm]: 44 x 44 · Course du vilebrequin: 42 mm · Ø de l’axe du piston (B): 12 mm · Cylindrée: 50 ccm · Distance entre les trous de l'entrée: 40 mm · Type de sortie: en biais · Filetage sortie: M6x1 (filetage standard) · Ø du col du cylindre: 48 mm · Nombre de points de fixation: 4 pcs · Champ d'application: Tuning · Fenêtre d'admission: 20.7 x 13 · Décompresseur: Non · Camouflé: Non · Filetage entrée: M6x1 (filetage standard) · Fabricant: swiing® pièces ingénieuses · Matériau: Aluminium · Surface: sablé · Diamètre nominal: 39 mm
Ø raccordement intérieur: 28 mm · Type de fixation: collier de serrage vissé · Type d'échappement: Cigare · Fabricant: swiing® pièces ingénieuses · Matériau: Acier · Surface: chromé · Couleur: Chrome · Ø extérieur: 70 mm · Longueur totale: 730 mm
Distance entre les trous de sortie: 40 mm · Nombre de points de fixation: 2 pcs · Type de fixation: boulons filetés et écrous · Fabricant: swiing® pièces ingénieuses · Matériau: Acier · Surface: chromé · Couleur: Chrome · Ø extérieur: 28 mm · Longueur totale: 360 mm · Ø intérieur: 25 mm
Ø trou de fixation: 8.2 mm · Diamètre nominal: 70 mm · Diamètre de serrage: 67 - 71 mm · Largeur: 28 mm · Nombre de points de fixation: 1 pcs · Épaisseur: 2 mm · Matériau: Acier · Surface: chromé · Couleur: Chrome · Fabricant: Fabriqué au Portugal
Matériau: Aluminium · Longueur totale: 35 mm · Ø raccordement extérieur: 23 mm · Distance entre les trous de l'entrée: 40 mm · Nombre de points de fixation: 2 pcs · Hauteur totale: 42 mm · Champ d'application: Tuning · Ø intérieur: 16 mm · Type de fixation: Vis · Hauteur milieu de la bride Alésage: 35 mm · Fabricant: swiing® pièces ingénieuses · Camouflé: Non
Commande de starter: Handchoke · Type de carburateur: SRF · Hauteur: 117 mm · Matériau: Aluminium · Diamètre nominal: 17 mm · Type de fixation: Connexion enfichable serrée · Ø raccordement intérieur: 23 mm · Filetage de la buse: M4x0.7 (filetage standard) · Ø raccordement filtre à air: 60 mm, 64 mm · Longueur totale: 78 mm · Champ d'application: Tuning · Largeur: 64 mm · Ø du raccord du tuyau d'essence: 6 mm · Raccord de dépression: Non · Couple de serrage max. de la vis de serrage: 3 N/m, 4 N/m · Porte-buse: 2.xx · Raccord d'huile mélangée: Non · Groupe de composants carburateur: Carburateur complet
Champ d'application: Tuning · Type de filtre: Mousse · Ø extérieur: 75 mm · Type de fixation: Connexion enfichable serrée · Ø raccordement intérieur: 65 mm · Longueur totale: 80 mm · Fabricant: swiing® pièces ingénieuses · Camouflé: Non · Couleur: noir, rouge
Type de carburateur: 18 Catalyseur, 85, 17 Catalyseur · Filetage de la buse: M4x0.7 (filetage standard) · Entraînement: Fente · Matériau: Laiton · Type de buse: gicleur principal · Nombre: 11 pcs · Taille de la buse: 70, 72, 74, 76, 78, 80, 82, 84, 86, 88, 90 · Fabricant: swiing® revival parts · Groupe de composants carburateur: Injection de gaz
Champ d'application: Tuning · Nombre de ressorts: 10 pcs · Fabricant: swiing® pièces ingénieuses
Type d'écrou: Ecrou de cou · Ø extérieur: 9 mm · Longueur de la tige: 20 mm · Entraînement: Six pans extérieurs · Hauteur: 25 mm · Clé de serrage: 10 mm · Type de filetage: M6x1 (filetage standard) · Profondeur du filetage: 25 mm · Matériau: Laiton · Surface: blank · Champ d'application: Standard
Type de filetage: M6x1 (filetage standard) · Longueur du filetage: 25.3 mm · Longueur totale: 145 mm · Matériau: Acier · Surface: noirci · Diamètre: 5.2 mm
Ø collerette: 25.5 mm · Ø intérieur: 8.2 mm · Longueur totale: 21 mm · Ø extérieur: 19 mm · Matériau: Caoutchouc, Acier · Fabricant: swiing® revival parts
| Diamètre nominal | 39 mm |
| Fabricant | swiing® pièces ingénieuses, Vertex |
| Camouflé | Non |
| Cylindrée | 50 ccm |
| Champ d'application | Tuning |
| Course du vilebrequin | 42 mm |
| Filetage entrée | M6x1 (filetage standard) |
| Ø de l’axe du piston (B) | 12 mm |
| Type de sortie | en biais |
| Filetage sortie | M6x1 (filetage standard) |
| Décompresseur | Non |
| Zündapp | Belmondo (type 247-71) |
