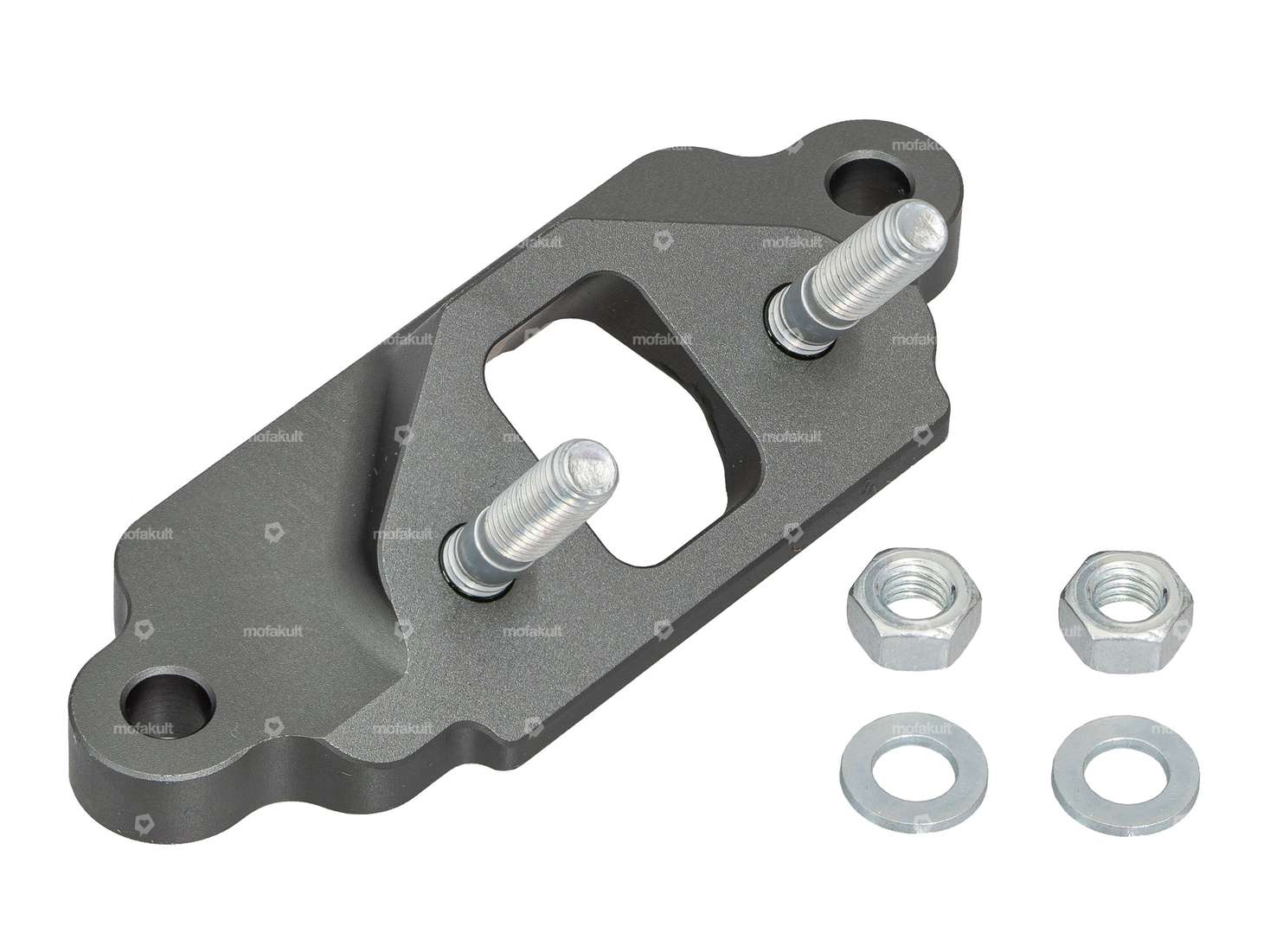

Bloc de membrane en aluminium fraisé CNC avec fenêtre d'admission de 18 x 14 mm. Plaque de bride idéale pour monter le carburateur SSB de 17 mm.
Compatible avec les cyclomoteurs Sachs 502, 50/2, 50/3, 50/4 avec admission par membrane.
Les goujons de la bride d'aspiration sont déjà bloqués avec de la Loctite.
Distance entre les trous et le cylindre : 67 mm
Distance entre les goujons : 31 mm
Taraudage : M5
Attention : En raison de la nature de l'admission, le carburateur est environ 5-8 mm plus haut, cela peut être compensé par 2-3 joints en liège sous le carburateur.
En outre, une légère adaptation est nécessaire sur le couvercle du ventilateur.
Tu trouveras des joints ainsi que d'autres brides intermédiaires dans les accessoires.
Produit exclusif pour les plus hautes exigences de la marque de qualité swiing® ;.
Détails
| Fabricant | swiing® pièces ingénieuses |
| Matériau | Aluminium, Acier |
| Surface | anodisé, galvanisé bleu |
| Type de filetage | M5x0.8 (filetage standard) |
| Champ d'application | Tuning |
| Nombre de volets | 2 pcs |
| Ø intérieur | 17 mm |
| Longueur totale | 29 mm |
| Type de fixation | Vis |
| Nombre de points de fixation | 4 pcs |
| Largeur | 80 mm |
| Distance entre les trous | 67 mm, 31 mm |
| Épaisseur | 6.9 mm |
Convient aux modèles suivants
| Sachs | 50 (Fahrtwind, 1.25 / 1.5 PS, DE) 502 (Saxonette) - AML 50/2 - ML CH (0.8 PS), MB (2.6 PS), MLB (2.6 PS) 50/3 50/4 - MLFB (2.6 PS) |
