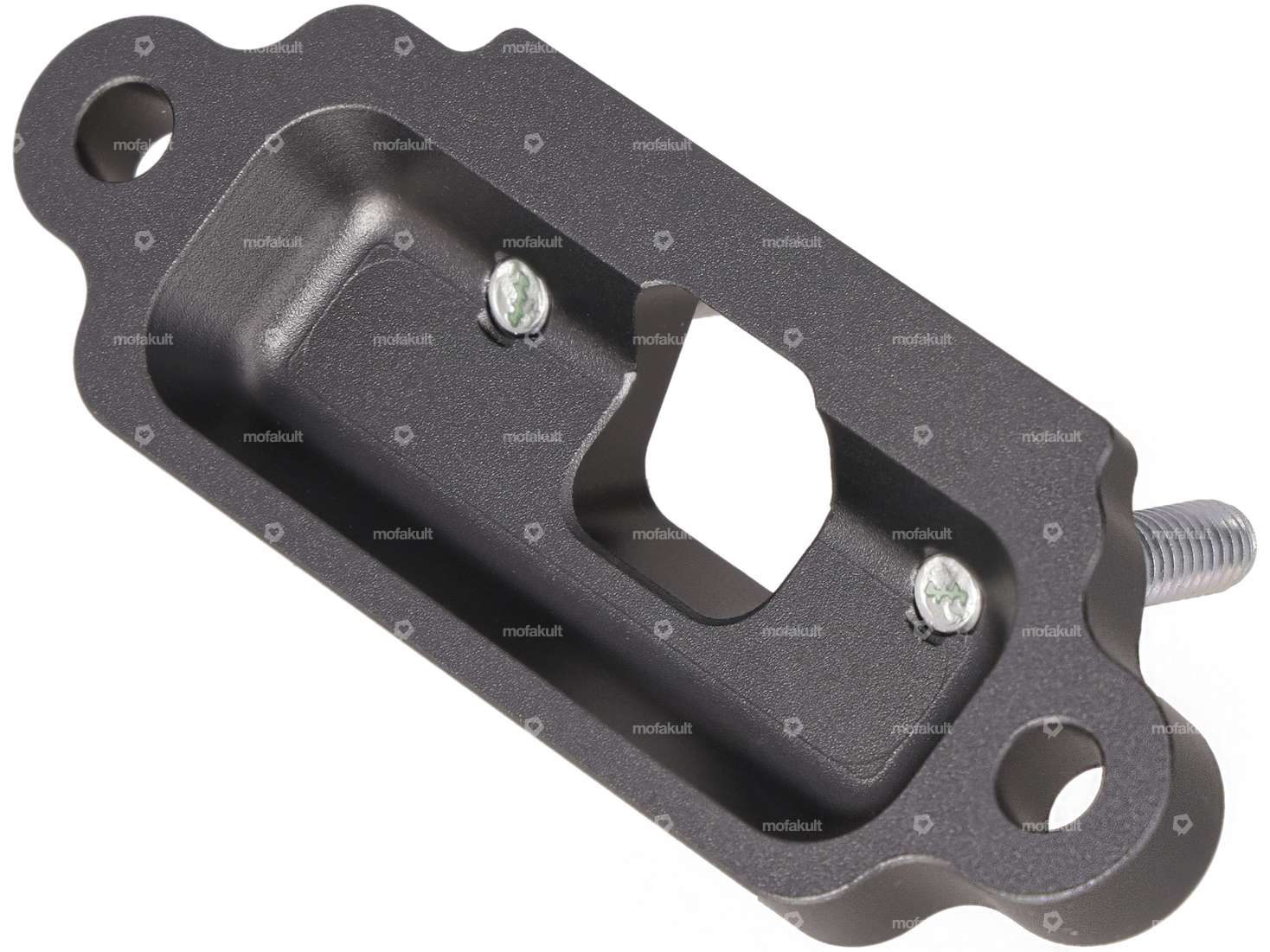

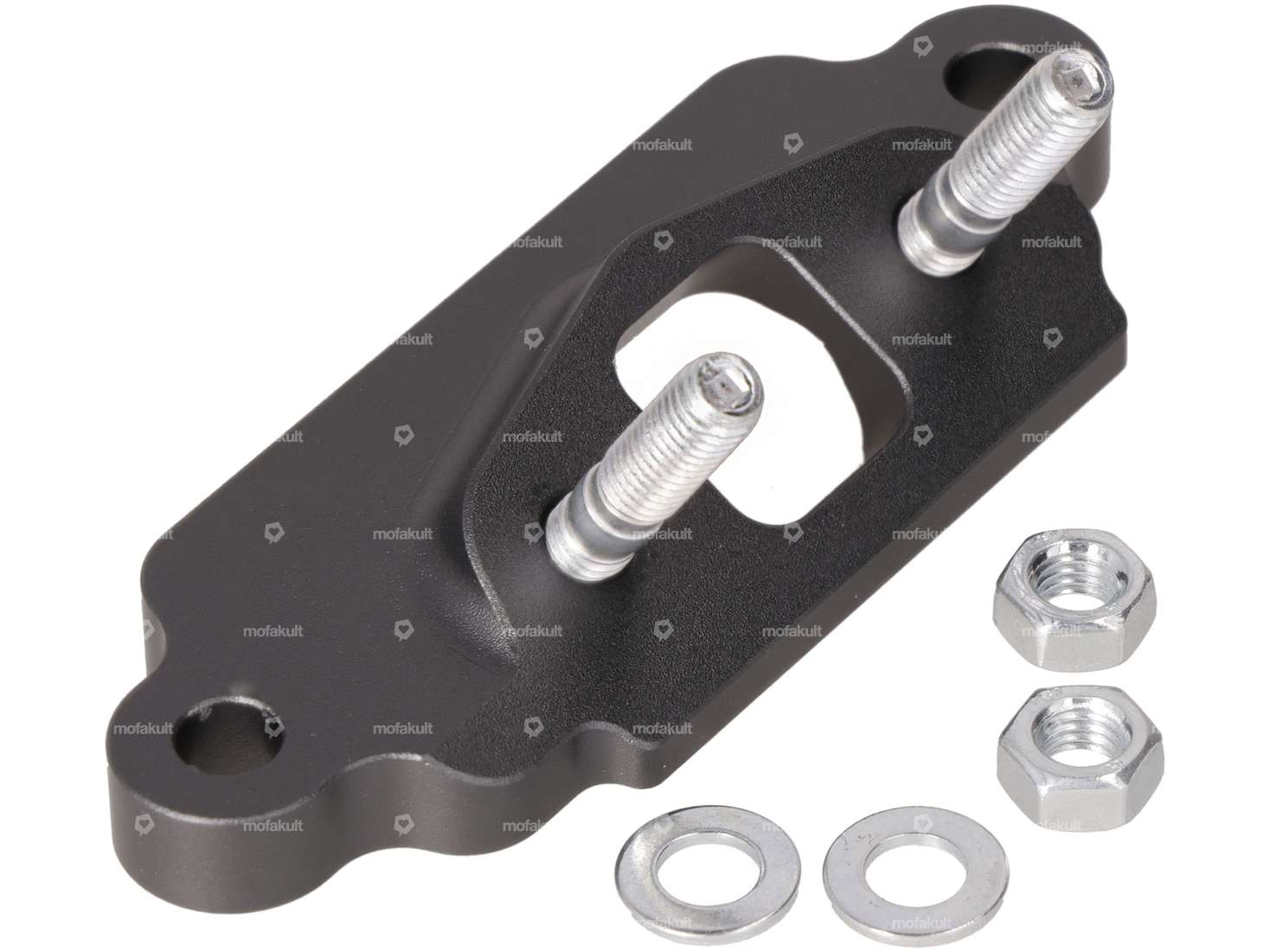

Bloc de membrane en aluminium fraisé CNC avec fenêtre d'admission 13 x 13 mm. Plaque de bride idéale pour monter le carburateur SSB de 13 mm.
Adapté aux cyclomoteurs Sachs 502, 50/2, 50/3, 50/4 avec admission à membrane.
Les goujons de la bride d'aspiration sont déjà bloqués avec de la Loctite.
Distance entre les trous et le cylindre : 67 mm
Distance entre les goujons : 31 mm
Filetage : M5
Remarque: En raison de la nature de l'admission, le carburateur est environ 5-8 mm plus haut, cela peut être compensé par 2-3 joints en liège sous le carburateur.
En outre, une légère adaptation est nécessaire sur le couvercle du ventilateur.
Tu trouveras des joints ainsi que d'autres brides intermédiaires dans les accessoires.
Produit exclusif pour les exigences les plus élevées de la marque de qualité swiing® ;.
| Fabricant | swiing® pièces ingénieuses |
| Matériau | Aluminium |
| Surface | anodisé |
| Ø intérieur | 13 mm |
| Nombre de volets | 2 pcs |
| Nombre de points de fixation | 4 pcs |
| Type de filetage | M5x0.8 (filetage standard) |
| Distance entre les trous | 67 mm, 31 mm |
| Type de fixation | Vis |
| Champ d'application | Tuning, Standard |
| Sachs | 50 (vent de travers, 1,25 / 1,5 CV, DE) 502 (Saxonette) - LAM 50/2 - ML CH (0,8 CV) , MB (2.6 CV) , MLB (2.6 CV) 50/3 50/4 - MLFB (2.6 CV) |
