Piston de 38.0 mm avec deux segments de piston rectangulaires de 2 mm avec sécurité de flanc (FS) pour les cyclomoteurs Sachs 505.
La cotation détaillée du piston selon le dessin technique se trouve dans les détails. En outre, tu peux t'informer sur les segments de piston nécessaires, sur leurs tiges et sur les types de blocage dans la légende des images.
Type D
Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Remarque: Veuillez respecter le sens de montage lors de l'assemblage. Le piston doit être inséré avec la flèche vers la sortie du côté de l'échappement.
Tu trouveras l'outil de montage correspondant, les sécurités d'axe de piston et éventuellement le cylindre correspondant dans les accessoires.
Produit de qualité du fabricant italien Meteor
.| Diamètre nominal | 38 mm |
| Fabricant | Météores |
| Ø extérieur du piston (A) | 38 mm |
| Hauteur de compression (C) | 28 mm |
| Bombage (D) | 3 mm |
| Hauteur totale du piston (E) | 50.5 mm |
| Nombre de segments de piston (F) | 2 pcs |
| Moule à segments de piston | Anneau rectangulaire |
| Joint de segment de piston | protection latérale (PL) |
| Hauteur du segment de piston | 2 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Groupe de tolérance | D |
| Poids du kit de piston | 78 g |
| Sachs | 505 (avec pédalier) - 1A (AT) , 2A (HG) |
Évaluations
Accessories & Related Products
GPO Extracteur d'axe de piston Ø 10, 12, 14 mm
Longueur totale: 130 mm · Fabricant: GPO · Matériau: Acier · Surface: bruni · Nombre de composants: 7 pcs · Diamètre: 10 mm · Diamètre: 12 mm · Diamètre: 14 mm · Champ d'application: Outil de (dé)montage · Clé de serrage: 10 mm · Clé de serrage: 17 mm
23,40 EUR
Piston Meteor 38 mm #A | Sachs 505
Diamètre nominal: 38 mm · Fabricant: Météores · Ø extérieur du piston (A): 37.97 mm · Hauteur de compression (C): 28 mm · Bombage (D): 3 mm · Hauteur totale du piston (E): 50.5 mm · Nombre de segments de piston (F): 2 pcs · Moule à segments de piston: Anneau rectangulaire · Joint de segment de piston: protection latérale (PL) · Hauteur du segment de piston: 2 mm · Ø de l’axe du piston (B): 12 mm · Groupe de tolérance: A · Poids du kit de piston: 79 g
66,50 EUR
Pas en stock
Piston Meteor 38 mm #B | Sachs 505
Diamètre nominal: 38 mm · Fabricant: Météores · Ø extérieur du piston (A): 37.98 mm · Hauteur de compression (C): 28 mm · Bombage (D): 3 mm · Hauteur totale du piston (E): 50.5 mm · Nombre de segments de piston (F): 2 pcs · Moule à segments de piston: Anneau rectangulaire · Joint de segment de piston: protection latérale (PL) · Hauteur du segment de piston: 2 mm · Ø de l’axe du piston (B): 12 mm · Groupe de tolérance: B · Poids du kit de piston: 79 g
66,50 EUR
Piston Meteor 38 mm #C | Sachs 505
Diamètre nominal: 38 mm · Fabricant: Météores · Ø extérieur du piston (A): 37.99 mm · Hauteur de compression (C): 28 mm · Bombage (D): 3 mm · Hauteur totale du piston (E): 50.5 mm · Nombre de segments de piston (F): 2 pcs · Moule à segments de piston: Anneau rectangulaire · Joint de segment de piston: protection latérale (PL) · Hauteur du segment de piston: 2 mm · Ø de l’axe du piston (B): 12 mm · Groupe de tolérance: C · Poids du kit de piston: 79 g
66,50 EUR
Découvre les catégories de Piston
Les fans de mobylette aussi acheté

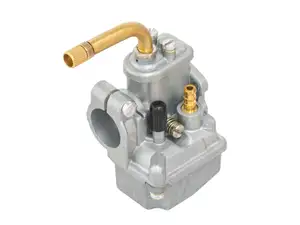

Carburateur Bing 85/12/101 (réplique) | Sachs 504, 505, 508, 535
Longueur totale: 48 mm · Matériau: Aluminium · Groupe de composants carburateur: Carburateur complet · Type de carburateur: 85 · Diamètre nominal: 12 mm · Commande de starter: sans starter · Largeur: 50 mm · Hauteur: 100 mm · Camouflé: Non · Ø raccordement intérieur: 20 mm · Ø entrée intérieure: 12 mm · Ø sortie intérieur: 12 mm · Filetage de raccordement du filtre à air: M5x0.8 (filetage standard) · Champ d'application: Standard · Ø du raccord du tuyau d'essence: 6 mm · Raccord d'huile mélangée: Non · Raccord de dépression: Non · Filetage de la buse: M4x0.7 (filetage standard) · Taille de la buse: 52 · Type de fixation: Connexion enfichable serrée
99,90 EUR
swiing® revival carburateur 12 mm "original" | Sachs 503
Diamètre nominal: 12 mm · Fabricant: swiing® revival parts · Matériau: Aluminium · Camouflé: Non · Champ d'application: Standard · Groupe de composants carburateur: Carburateur complet · Type de carburateur: SRE · Longueur totale: 65 mm · Commande de starter: Handchoke · Largeur: 55 mm · Hauteur: 112 mm · Ø entrée intérieure: 12 mm · Type de fixation: Connexion enfichable serrée · Ø sortie intérieur: 12 mm · Ø raccordement filtre à air: 20 mm · Ø raccordement intérieur: 20 mm · Ø du raccord du tuyau d'essence: 5 mm · Ø du raccord du tuyau d'essence: 6 mm · Raccord d'huile mélangée: Non · Raccord de dépression: Non · Filetage de la buse: M3.5x0.6 (filetage standard) · Taille de la buse: 52 · Couple de serrage max. de la vis de serrage: 4 N/m · Pony numéro OEM: A2442 · Sachs N° OEM: 0281 115 105
94,00 EUR
Piston Meteor 38 mm #A | Sachs 505
Diamètre nominal: 38 mm · Fabricant: Météores · Ø extérieur du piston (A): 37.97 mm · Hauteur de compression (C): 28 mm · Bombage (D): 3 mm · Hauteur totale du piston (E): 50.5 mm · Nombre de segments de piston (F): 2 pcs · Moule à segments de piston: Anneau rectangulaire · Joint de segment de piston: protection latérale (PL) · Hauteur du segment de piston: 2 mm · Ø de l’axe du piston (B): 12 mm · Groupe de tolérance: A · Poids du kit de piston: 79 g
66,50 EUR
Pas en stock

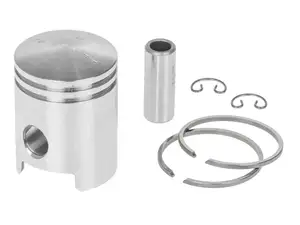

Piston Meteor 38 mm #B | Sachs 505
