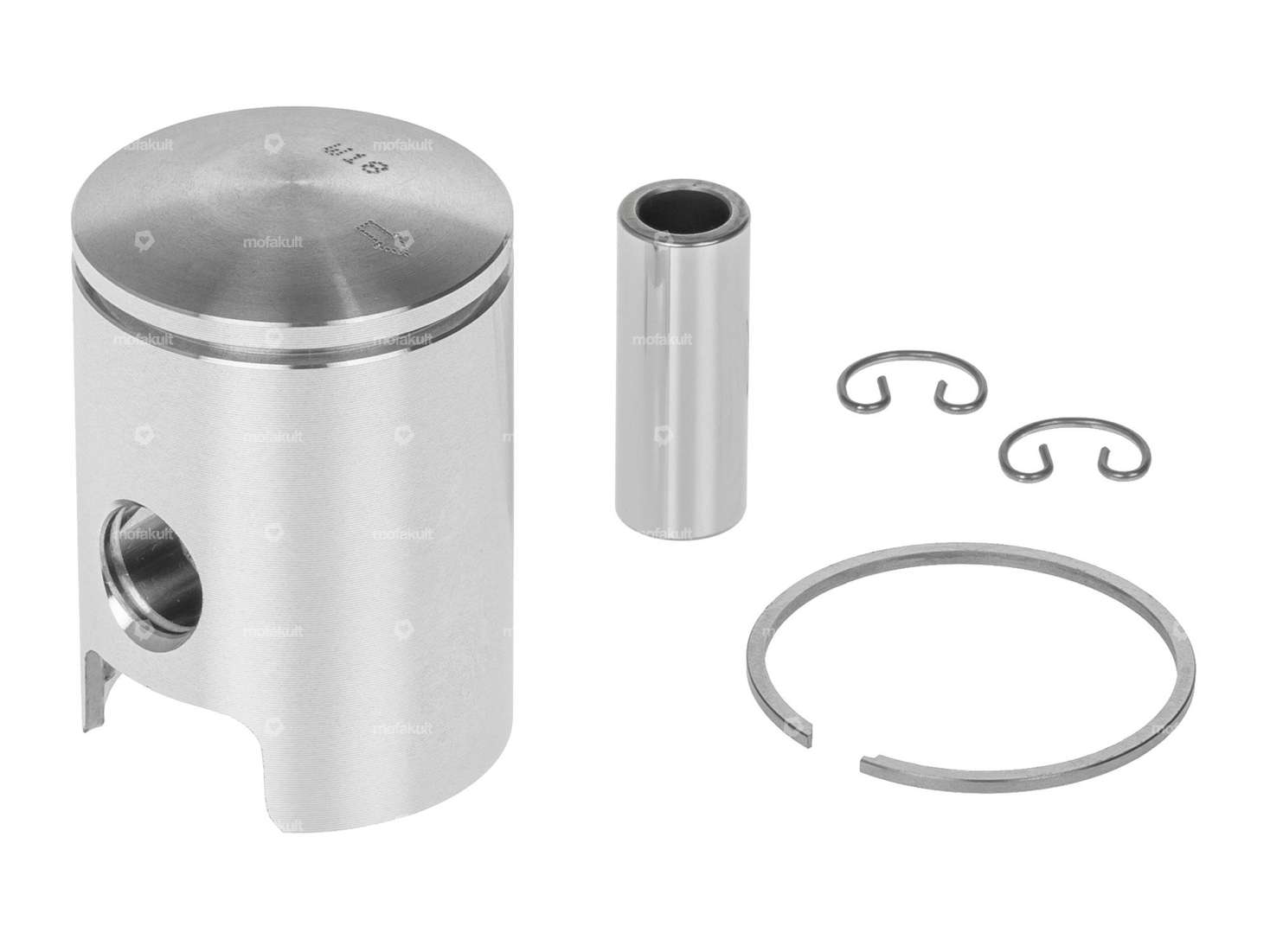

Piston de 37.96 mm avec segment de piston rectangulaire de 1.5 mm avec sécurité interne (IS) pour les moteurs Sachs 503 ADV.

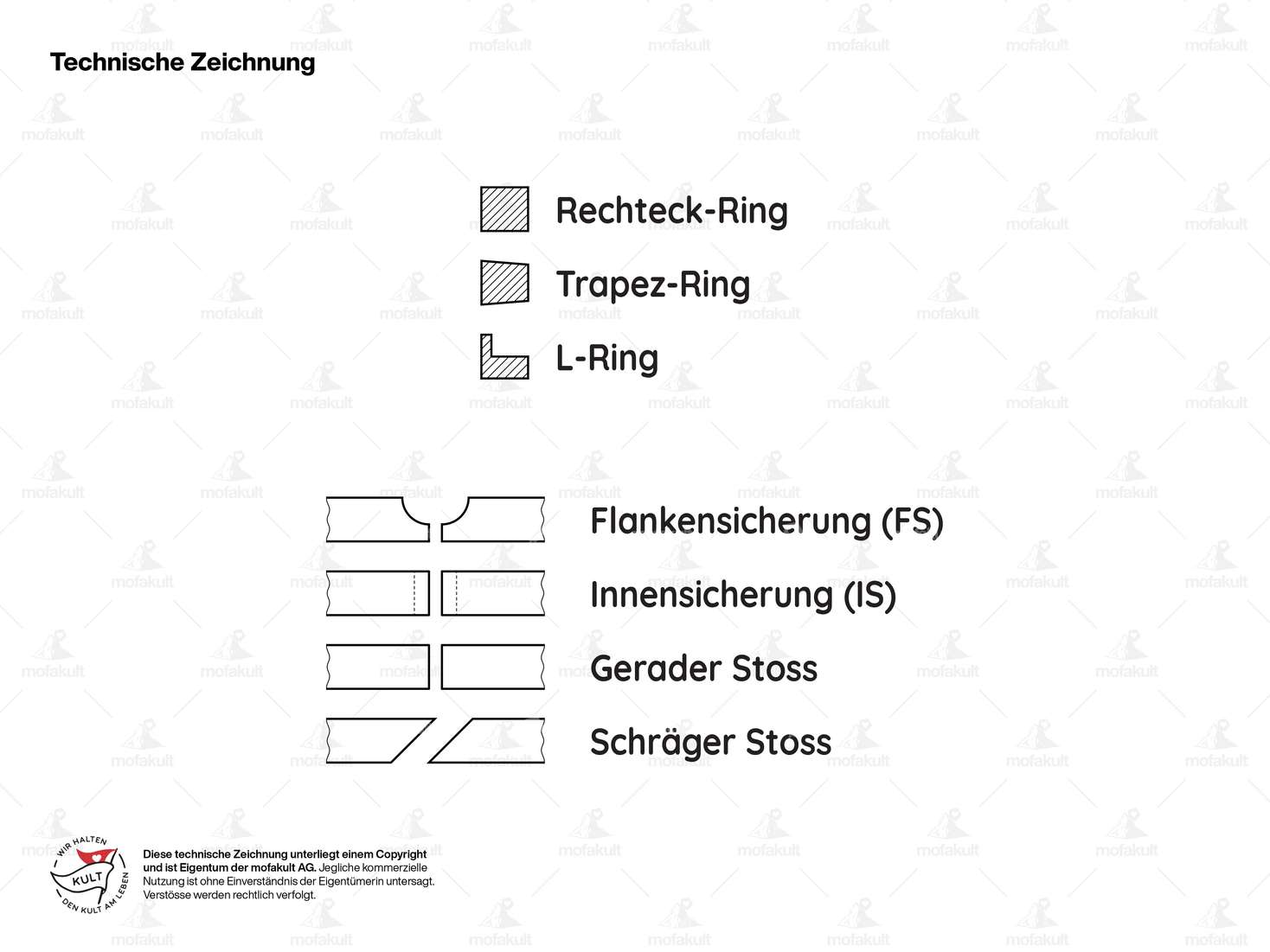

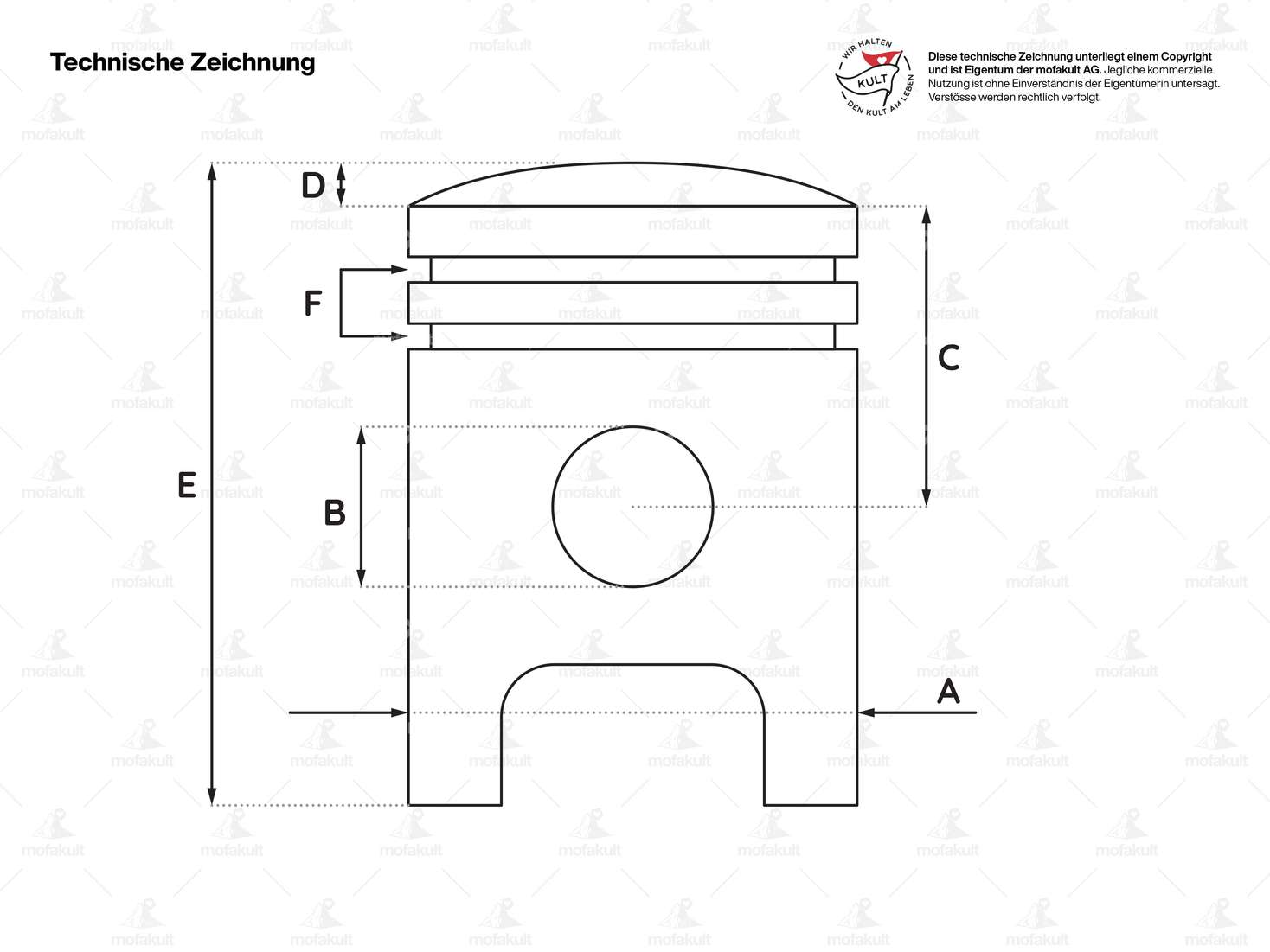

La cotation détaillée du piston selon le dessin technique se trouve dans les détails. En outre, tu peux t'informer sur les segments de piston nécessaires, sur leurs axes et sur les types de blocage dans la légende des images.
Tolérance A
Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Remarque: Veuillez respecter le sens de montage lors de l'assemblage. Le piston doit être inséré avec la flèche vers la sortie du côté de l'échappement.
Tu trouveras l'outil de montage correspondant, les sécurités d'axe de piston et éventuellement le cylindre correspondant dans les accessoires.
Numéro de pièce détachée Sachs d'origine : A2270A
Produit de qualité du fabricant italien Meteor.
| Diamètre nominal | 38 mm |
| Fabricant | Météores |
| Ø extérieur du piston (A) | 37.96 mm |
| Hauteur de compression (C) | 28 mm |
| Bombage (D) | 3 mm |
| Hauteur totale du piston (E) | 54 mm |
| Nombre de segments de piston (F) | 1 pcs |
| Joint de segment de piston | protection intérieure (PI) |
| Moule à segments de piston | Anneau rectangulaire |
| Hauteur du segment de piston | 1.5 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Groupe de tolérance | A |
| Poids du kit de piston | 78 g |
| Sachs | 503 - ADV |
