Piston de 39.0 mm avec segment de piston rectangulaire de 1.5 mm avec sécurité de flanc (FS) pour cyclomoteurs Z&napp ZR25 / ZR50 avec un moteur de type 250.
La cotation détaillée du piston selon le dessin technique se trouve dans les détails. En outre, tu peux t'informer sur les segments de pistons nécessaires, leurs tiges et les types de blocage sur la légende dans les images.
Type de tolérance : CD

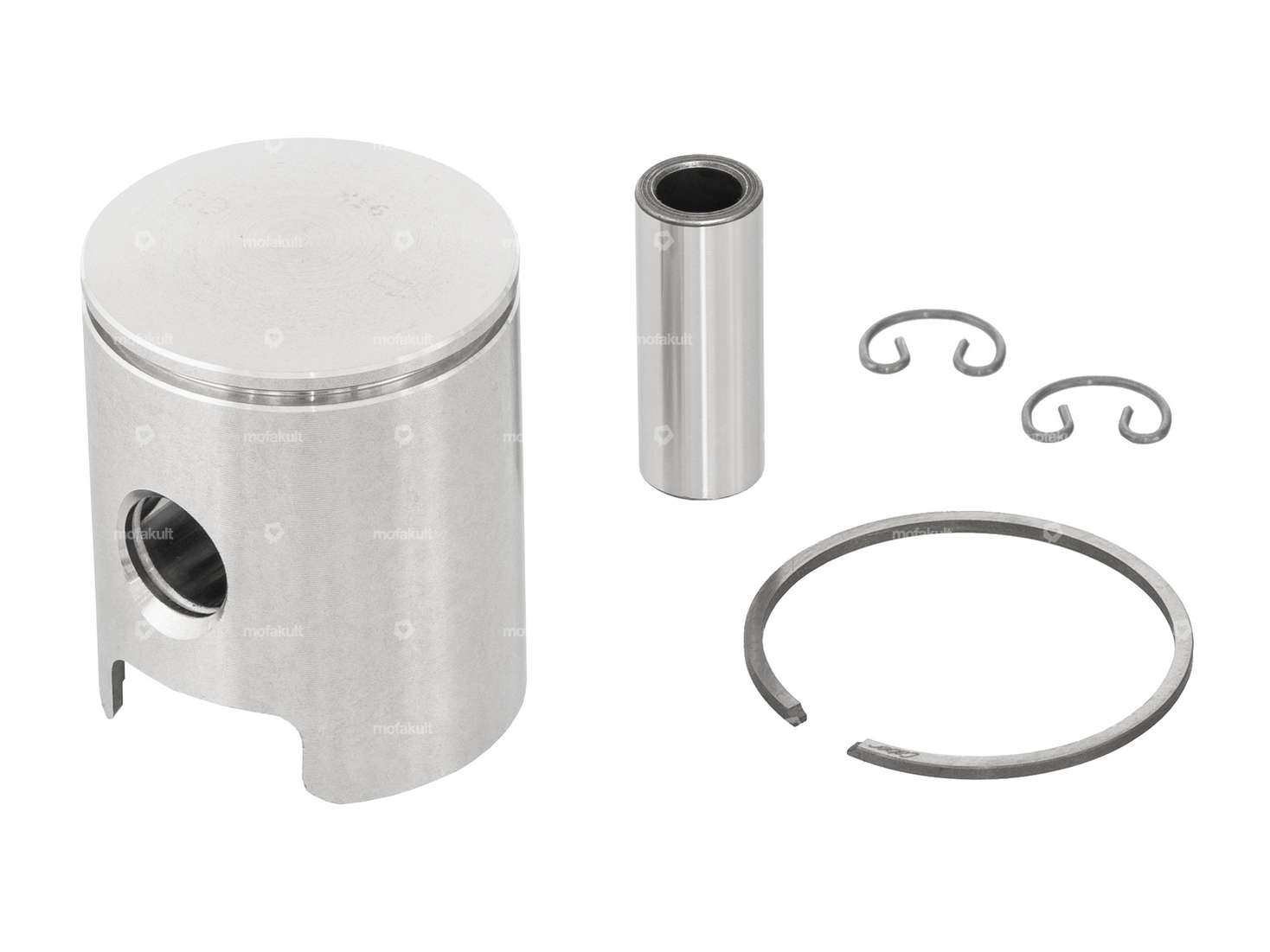

Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Remarque: Veuillez respecter le sens de montage lors de l'assemblage. Le piston doit être inséré avec la flèche vers la sortie du côté de l'échappement.
Tu trouveras l'outil de montage correspondant, les sécurités d'axe de piston et éventuellement le cylindre correspondant dans les accessoires.
Numéro de pièce détachée Zündapp original : 250-02.711/04
Produit de qualité du fabricant italien Meteor.
| Diamètre nominal | 39 mm |
| Fabricant | Météores |
| Ø extérieur du piston (A) | 38.95 mm |
| Hauteur de compression (C) | 23 mm |
| Bombage (D) | 1.5 mm |
| Hauteur totale du piston (E) | 48 mm |
| Nombre de segments de piston (F) | 1 pcs |
| Moule à segments de piston | Anneau rectangulaire |
| Joint de segment de piston | protection latérale (PL) |
| Hauteur du segment de piston | 1.5 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Groupe de tolérance | CD |
| Poids du kit de piston | 75 g |
| Zündapp | ZR 10 / ZR 20 / ZR 22 / ZR 30 / ZB 22 (type 250-447) ZD 10 / ZD 30 (type 250-466) ZA 25 / ZA 40 (type 250-460) |
