Kit de piston comprenant un segment de piston en L avec retenue intérieure (IS) et un segment de piston rectangulaire avec retenue sur les flancs (FS), compatible avec le kit de cylindre 38,40 mm de DR pour tous les modèles de cyclomoteurs Piaggio.
Tu trouveras les cotes détaillées du piston, conformes au dessin technique, dans la rubrique « Détails ». Tu peux également consulter la légende des images pour en savoir plus sur les segments de piston courants, leurs pas de segment et leurs types de retenue.

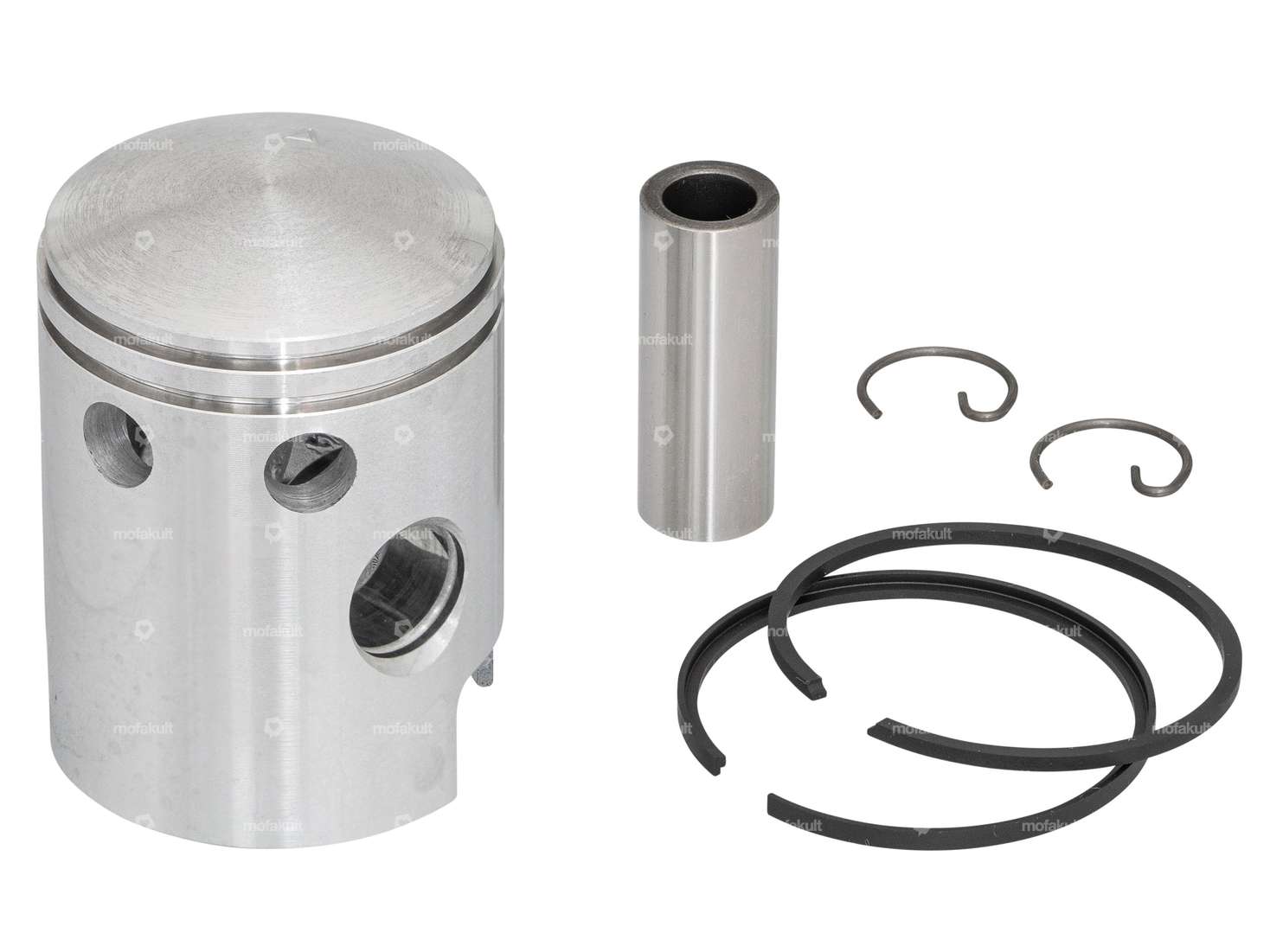

Le kit de piston comprend des axes de piston, des clips de piston et des segments de piston.
Remarque : veuillez respecter le sens de montage lors de l'assemblage. Le piston doit être inséré avec la flèche orientée vers la sortie, du côté de l'échappement.
Vous trouverez les outils de montage appropriés, les freins-axes et, le cas échéant, le cylindre correspondant dans la rubrique « Accessoires ».
Produit de qualité du fabricant italien DR Racing Parts.
| Diamètre nominal | 38.4 mm |
| Fabricant | DR Racing Parts |
| Ø extérieur du piston (A) | 38.33 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Hauteur de compression (C) | 26.4 mm |
| Bombage (D) | 3.8 mm |
| Hauteur totale du piston (E) | 52.3 mm |
| Nombre de segments de piston (F) | 2 pcs |
| Moule à segments de piston | Anneau en L, Anneau rectangulaire |
| Joint de segment de piston | protection intérieure (PI), protection latérale (PL) |
| Hauteur du segment de piston | 2 mm, 1.5 mm |
| Poids du kit de piston | 79 g |
| Piaggio | Ciao - P , SC , PX , C24 Si Bravo / Super Bravo Boxer Grillo |
