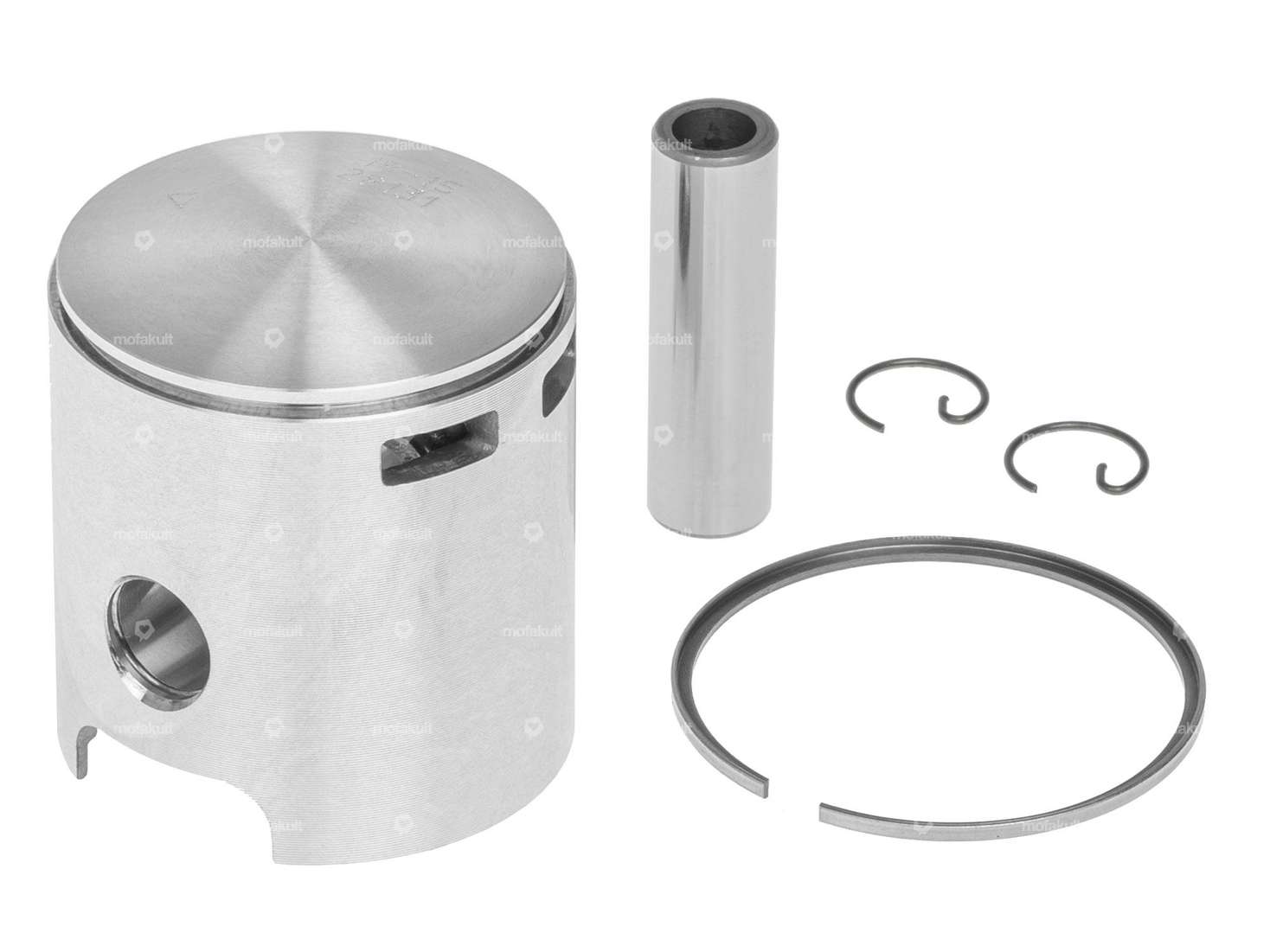

Piston de rechange de 48 mm avec segment de piston en L de 2 mm avec sécurité interne (IS) pour les cyclomoteurs / motocyclettes avec les cylindres à large paroi Sachs 503 AB / AC / ADV d'origine.
Tu trouveras les dimensions détaillées du piston conformément au dessin technique dans les détails. En outre, tu peux t'informer sur les segments de piston nécessaires, sur leurs axes et sur les types de blocage dans la légende des images.
Type de tolérance : A
Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Remarque: Veuillez respecter le sens de montage lors de l'assemblage. Le piston doit être inséré avec la flèche vers la sortie du côté de l'échappement.
Tu trouveras l'outil de montage correspondant, les sécurités d'axe de piston et éventuellement le cylindre correspondant dans les accessoires.
Produit de qualité du fabricant italien Athena.
| Diamètre nominal | 48 mm |
| Fabricant | Athena |
| Ø extérieur du piston (A) | 47.92 mm |
| Hauteur de compression (C) | 29.3 mm |
| Bombage (D) | 2.1 mm |
| Hauteur totale du piston (E) | 52 mm |
| Nombre de segments de piston (F) | 1 pcs |
| Moule à segments de piston | Anneau en L |
| Joint de segment de piston | protection intérieure (PI) |
| Hauteur du segment de piston | 2 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Groupe de tolérance | A |
| Poids du kit de piston | 114 g |
| Sachs | 503 - AB , AC , ADV |
