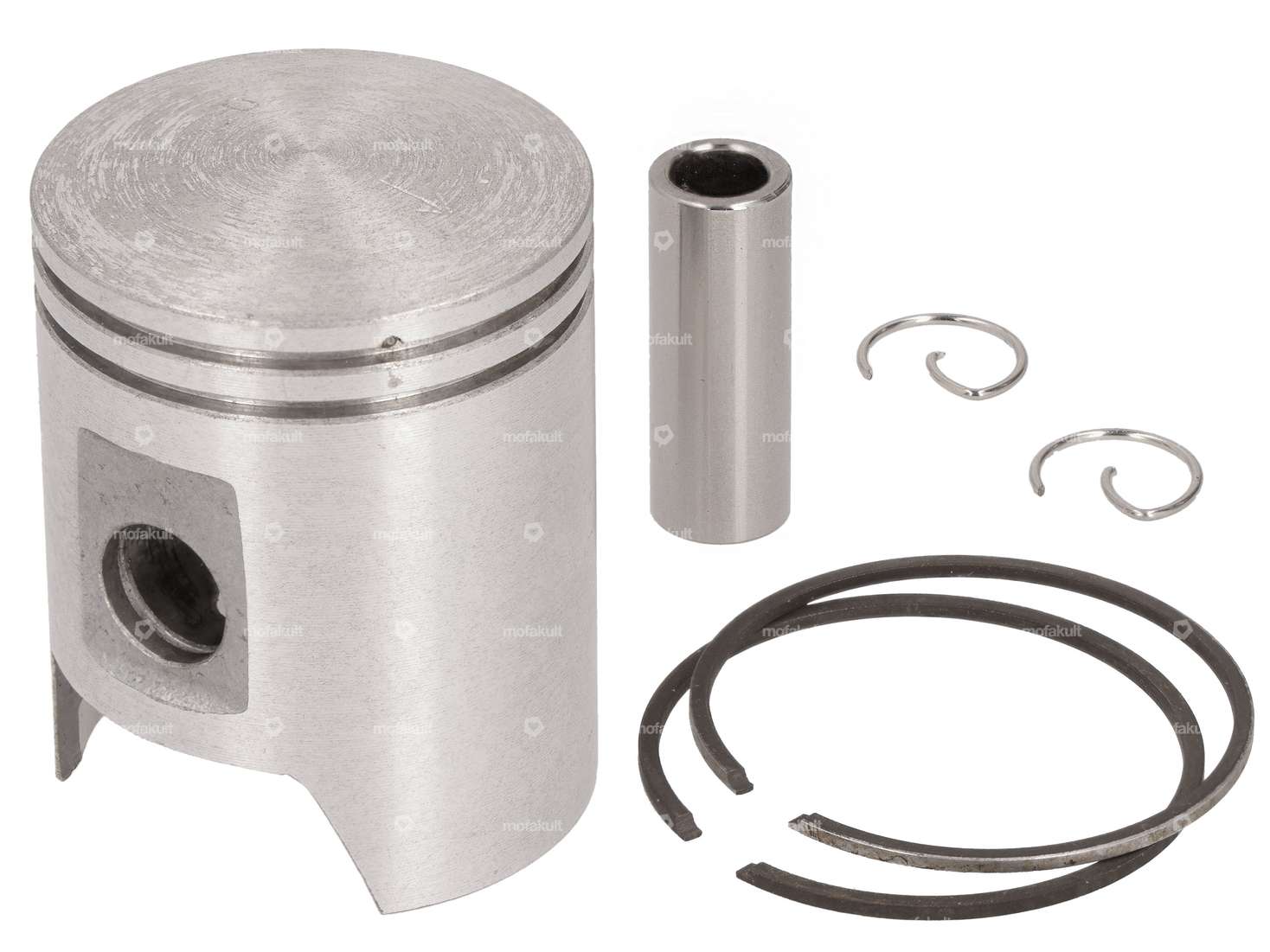

Piston de 43,70 mm de diamètre avec deux segments de piston rectangulaires de 1,5 mm avec sécurité de flanc (FS) pour le kit de cylindres Hero pour divers cyclomoteurs Puch.
Tu trouveras les dimensions détaillées du piston conformément au dessin technique dans les détails. En outre, tu peux t'informer sur les segments de pistons nécessaires, leurs axes et les types de sécurité sur la légende dans les images.
Le kit de piston est utilisé pour les cylindres percés et alésé
.Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Remarque: Veuillez respecter le sens de montage lors de l'assemblage. Le piston doit être inséré avec la flèche vers la sortie du côté de l'échappement.
Tu trouveras les outils de montage correspondants, les segments de piston, les sécurités d'axe de piston, etc. dans les accessoires.
| Diamètre nominal | 43.5 mm |
| Ø extérieur du piston (A) | 43.7 mm |
| Hauteur de compression (C) | 27.5 mm |
| Bombage (D) | 2.7 mm |
| Hauteur totale du piston (E) | 57.2 mm |
| Nombre de segments de piston (F) | 2 pcs |
| Moule à segments de piston | Anneau rectangulaire |
| Joint de segment de piston | protection latérale (PL) |
| Ø de l’axe du piston (B) | 12 mm |
| Hauteur du segment de piston | 1.5 mm |
| Poids du kit de piston | 97 g |
| Puch | E50 ZA50 (refroidi par le vent) Z50 (X30 Sport) |
