Piston de 38.0 mm de rechange avec deux segments de piston rectangulaires de 2 mm avec sécurité de flanc (FS) pour le cylindre Puch d'origine blanchi et adapté à ton X30 Velux et X30 Automat (ZA50) Mofa / Moped.
Tu trouveras les cotes détaillées du piston conformément au dessin technique dans les détails. En outre, tu peux t'informer sur les segments de piston nécessaires, leurs tiges et les types de sécurité sur la légende dans les images.
Ce piston est équipé d'une jupe courte.

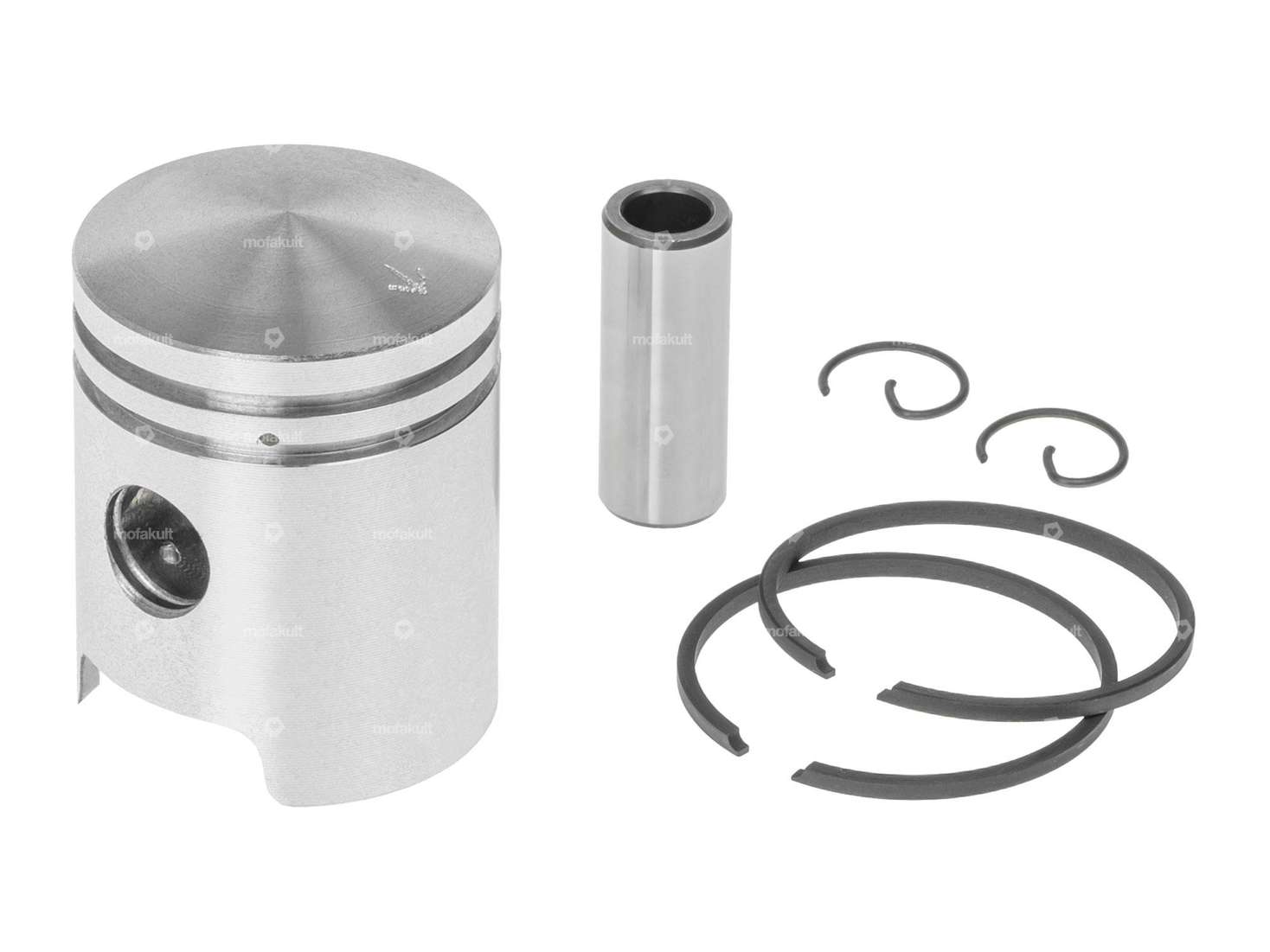

Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Tu trouveras les outils de montage correspondants, les sécurités d'axe de piston et, le cas échéant, le cylindre correspondant dans les accessoires.
Détails
Diamètre nominal | 38 mm |
Ø extérieur du piston (A) | 37.95 mm |
Hauteur de compression (C) | 22.9 mm |
Bombage (D) | 3.2 mm |
Hauteur totale du piston (E) | 50.1 mm |
Nombre de segments de piston (F) | 2 pcs |
Moule à segments de piston | Anneau rectangulaire |
Joint de segment de piston | protection latérale (PL) |
Hauteur du segment de piston | 2 mm |
Ø de l’axe du piston (B) | 12 mm |
Convient aux modèles suivants
Puch | E50 ZA50 (Refroidissement par air pulsé) ZA50 (Refroidi par ventilateur) Z50 (X30 Sport) Z50 (X30 Velux) 2-Vitesses MS, MV, MV50 3-Gang VSD, DS, VZ, MC |
