Piston de 38.0 mm de rechange avec deux segments de piston rectangulaires de 2 mm avec sécurité de flanc (FS) pour le cylindre Puch d'origine blanchi et adapté à ton X30 Velux et X30 Automat (ZA50) Mofa / Moped.
Tu trouveras les cotes détaillées du piston conformément au dessin technique dans les détails. En outre, tu peux t'informer sur les segments de pistons nécessaires, leurs axes et les types de sécurité sur la légende dans les images.
Ce piston est équipé d'une jupe courte.

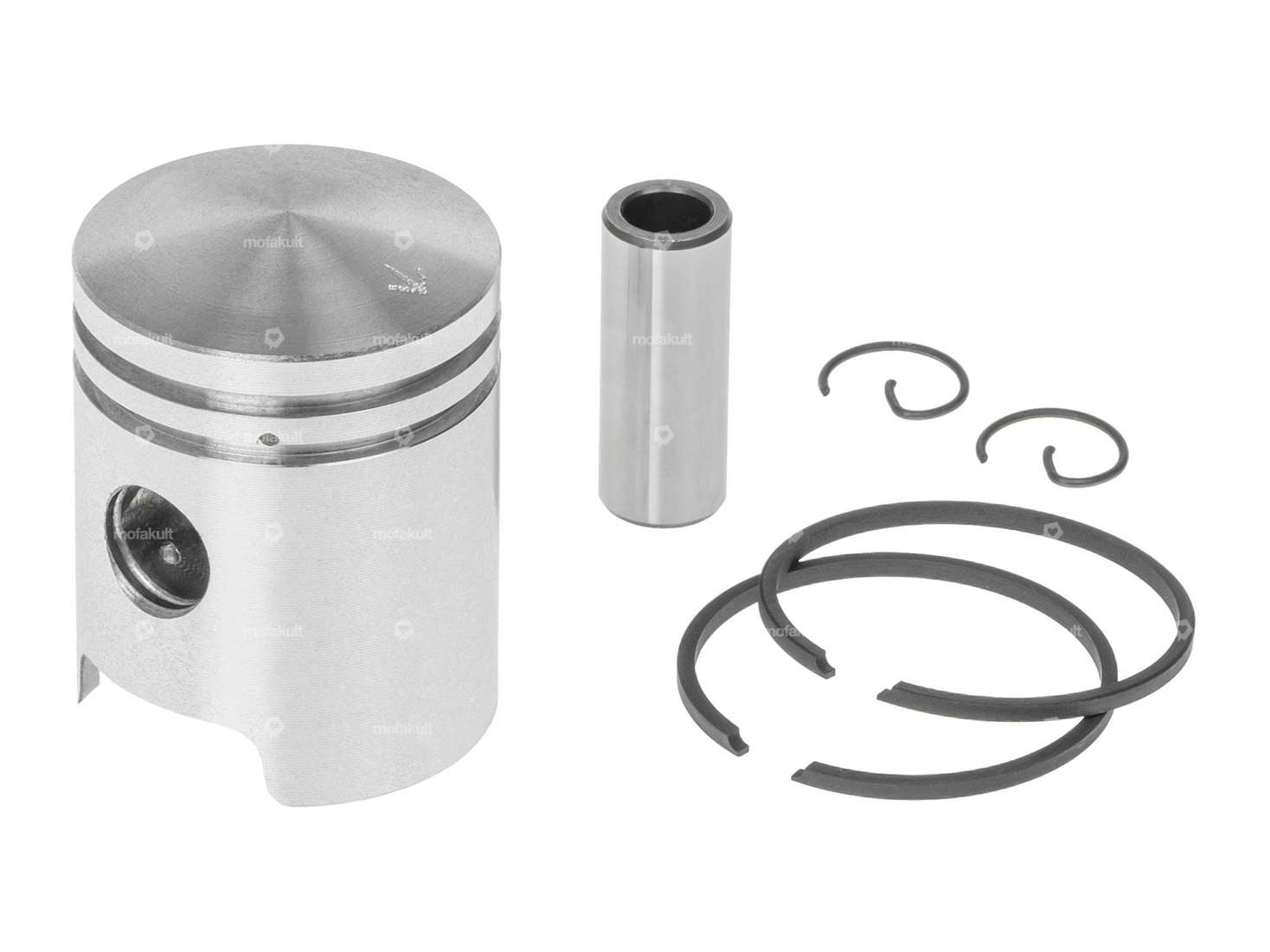

Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Remarque: Veuillez respecter le sens de montage lors de l'assemblage. Le piston doit être inséré avec la flèche vers la sortie du côté de l'échappement.
Tu trouveras l'outil de montage correspondant, les sécurités d'axe de piston et éventuellement le cylindre correspondant dans les accessoires.
| Diamètre nominal | 38 mm |
| Ø extérieur du piston (A) | 37.96 mm |
| Hauteur de compression (C) | 22.3 mm |
| Bombage (D) | 3.6 mm |
| Hauteur totale du piston (E) | 50 mm |
| Nombre de segments de piston (F) | 2 pcs |
| Moule à segments de piston | Anneau rectangulaire |
| Joint de segment de piston | protection latérale (PL) |
| Hauteur du segment de piston | 2 mm |
| Ø de l’axe du piston (B) | 10 mm |
| Poids du kit de piston | 73 g |
| Puch | ZA50 (refroidi par ventilateur) Z50 (X30 Velux) 2 vitesses MS, MV, MV50 3 vitesses VSD, DS, VZ, MC |
