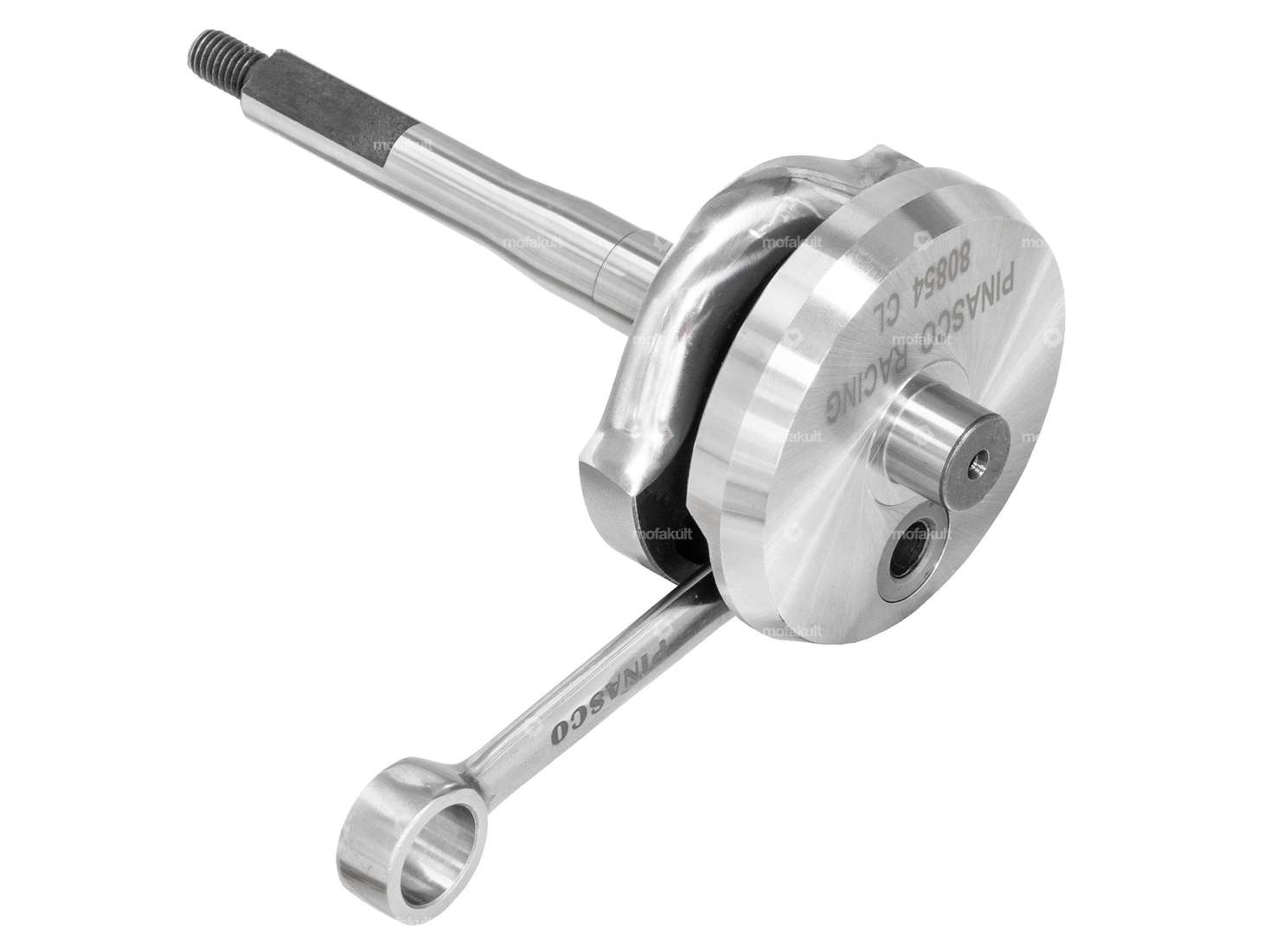

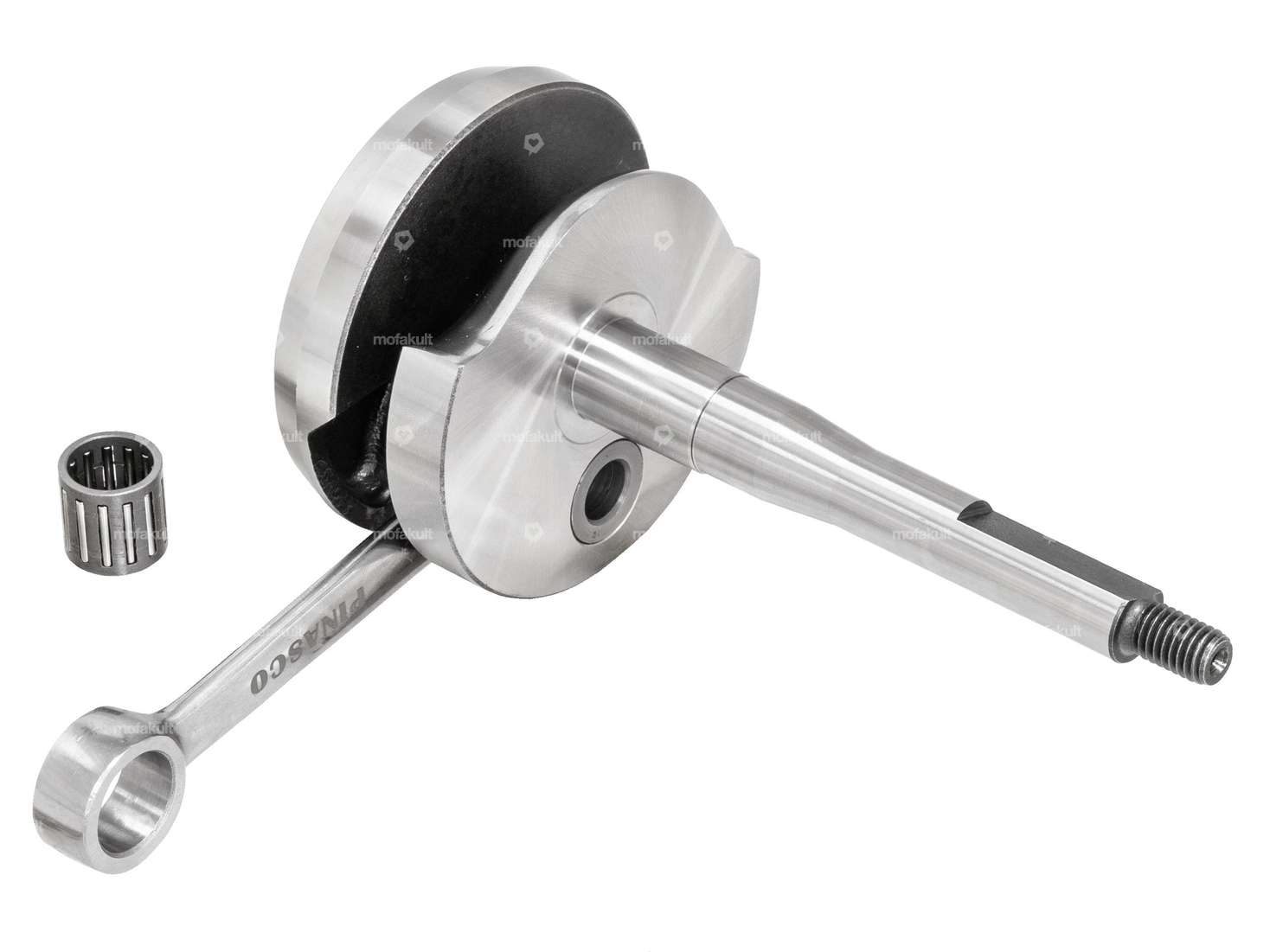

Ce vilebrequin de compétition convient à tous les modèles de cyclomoteurs Piaggio (Ciao, Si, Bravo, Boxer, Grillo).
Ce vilebrequin de tuning finement équilibré avec bielle et joues polies convient à tous les cylindres avec axe de piston de 12 mm et convainc par sa finition de haute qualité.
En raison des temps de commande d'admission plus longs, cet arbre de tuning convient parfaitement aux mobylettes de course.

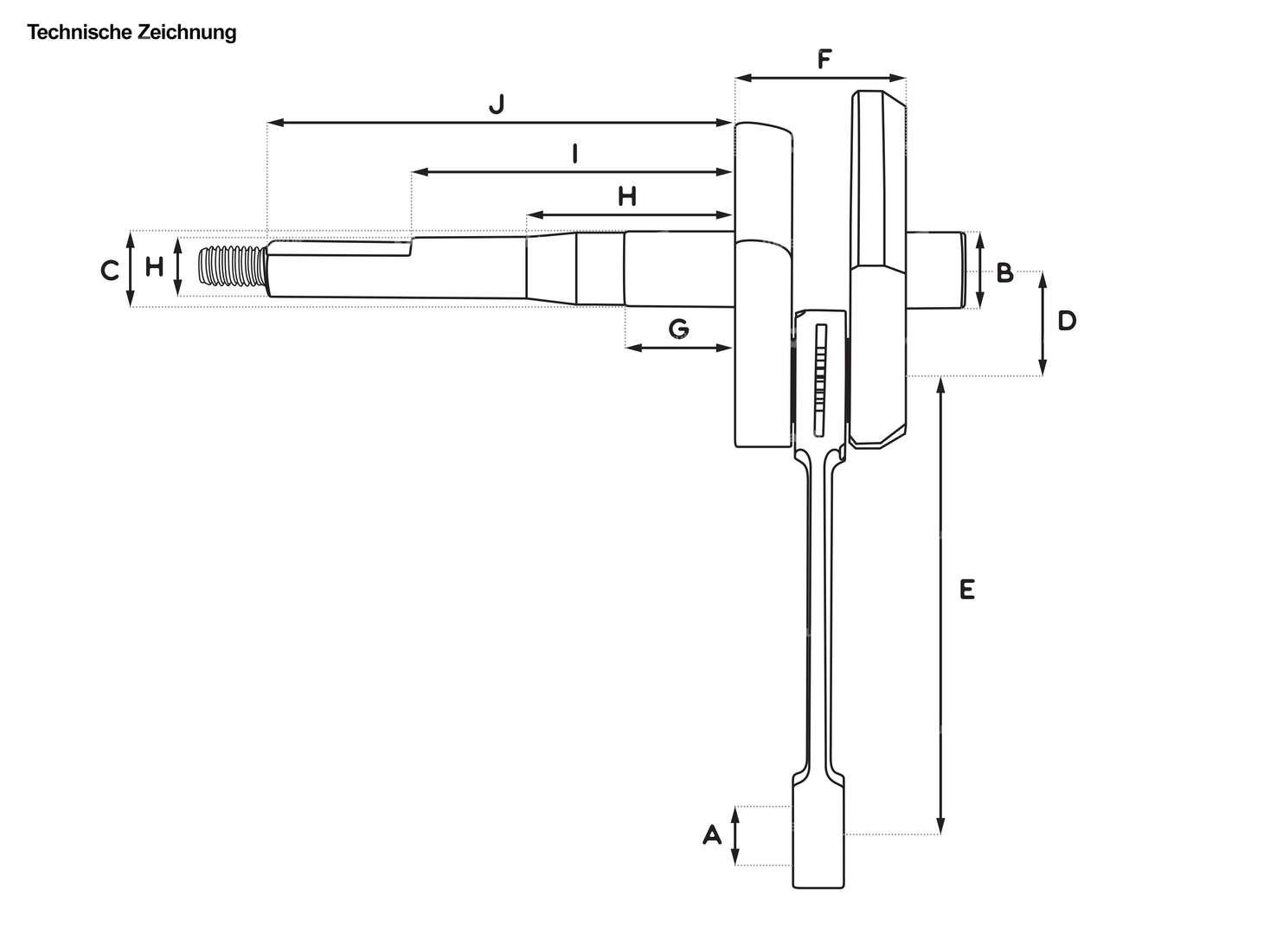

Oeil de bielle (A) : 15.0 mm
Ø ; siège de palier côté droit (B) : 15.0 mm
Ø ; siège de palier côté gauche (C) : 15.0 mm
Hub (2xD) : 43.0 mm
Longueur de la manivelle (E) : 87.0 mm
Largeur des manivelles (F) : 32.5 mm
1e talon (G) : 21.0 mm
2e talon (H) : 44.0 mm
3e talon (I) : 63.0 mm
Longueur totale du maneton côté opposé (J) : 91.5 mm
Longueur totale du maneton côté opposé, filetage compris : 105 mm
Ø ; Vario / Pivot d'embrayage (H) : 12.0 mm
Dimensions du roulement à aiguilles : Ø ; 12 / 15 x 14.7 mm (axe 12)
Filetage : M8 x 1.25 mm
Pour le montage, il n'est pas nécessaire d'insérer une rondelle d'ajustage entre le vilebrequin racing et ses roulements principaux.
Produit de qualité du fabricant italien Pinasco.
Détails
| Fabricant | Pinasco |
| Champ d'application | Racing |
| Matériau | Acier |
| Type de joue | standard |
| Course du vilebrequin | 43 mm |
| Ø pivot d’accouplement/pivot vario | 12 mm |
| Longueur de bielle centre-centre | 87 mm |
| Nombre de vitesses | 1 pcs |
| Poids | 712 g |
| Longueur totale du maneton côté allumage | 91.5 mm, 105 mm |
| Ø des joues de manivelle | 69.7 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Ø œil de bielle | 15 mm |
| Type de filetage | M8x1.25 (filetage standard) |
| Siège de palier droit | 15 mm |
| Longueur du filetage | 13.5 mm |
| Ø siège du palier (côté allumage) | 15 mm |
| Dimension du roulement à aiguilles | 12 / 15 x 14.7 mm (axe 12) |
| Largeur des joues de manivelle | 32.5 mm |
| Longueur 1er paragraphe | 21 mm |
| Longueur 2e paragraphe | 44 mm |
| Longueur 3e alinéa | 63 mm |
| Ø 1er épaulement (côté accouplement) | 15 mm |
| Ø 2e alinéa (côté accouplement) | 14.4 mm |
| Ø 3e alinéa (côté accouplement) | 12 mm |
| Temps de commande d’admission | 146 ° |
| Temps de commande avant O.T | 88 ° |
| Temps de commande selon O.T | 58 ° |
Convient aux modèles suivants
| Piaggio | Ciao - P, SC, PX, C24 Si Bravo / Super Bravo Boxer Grillo |
