Cylindre nominal de la marque Airsal pour ton cyclomoteur / vélomoteur avec moteurs Sachs 504 (avec adaptations), 505, 508 et 535.
Ce kit de cylindres convient entre autres aux modèles Hercules Prima M, 2, 3, 4, 5 et Optima.
Grâce au grand diamètre d'admission, aux passages de roue et à l'échappement, ce cylindre tuning apporte une augmentation considérable de la puissance.
Caractéristiques techniques du cylindre:
- Ø ; intérieur de la tubulure d'admission : 14 mm
- Diamètre de raccordement de la tubulure d'admission : 20 mm
- Ø ; intérieur bride d'échappement : 20 mm
- Ø ; raccordement bride d'échappement : 26 mm
- Ø ; col du cylindre : 50.0 mm
- Course : 44 mm
- Trou : 43.5 mm
- Filetage pour décompresseur : M10 x 1.5 mm

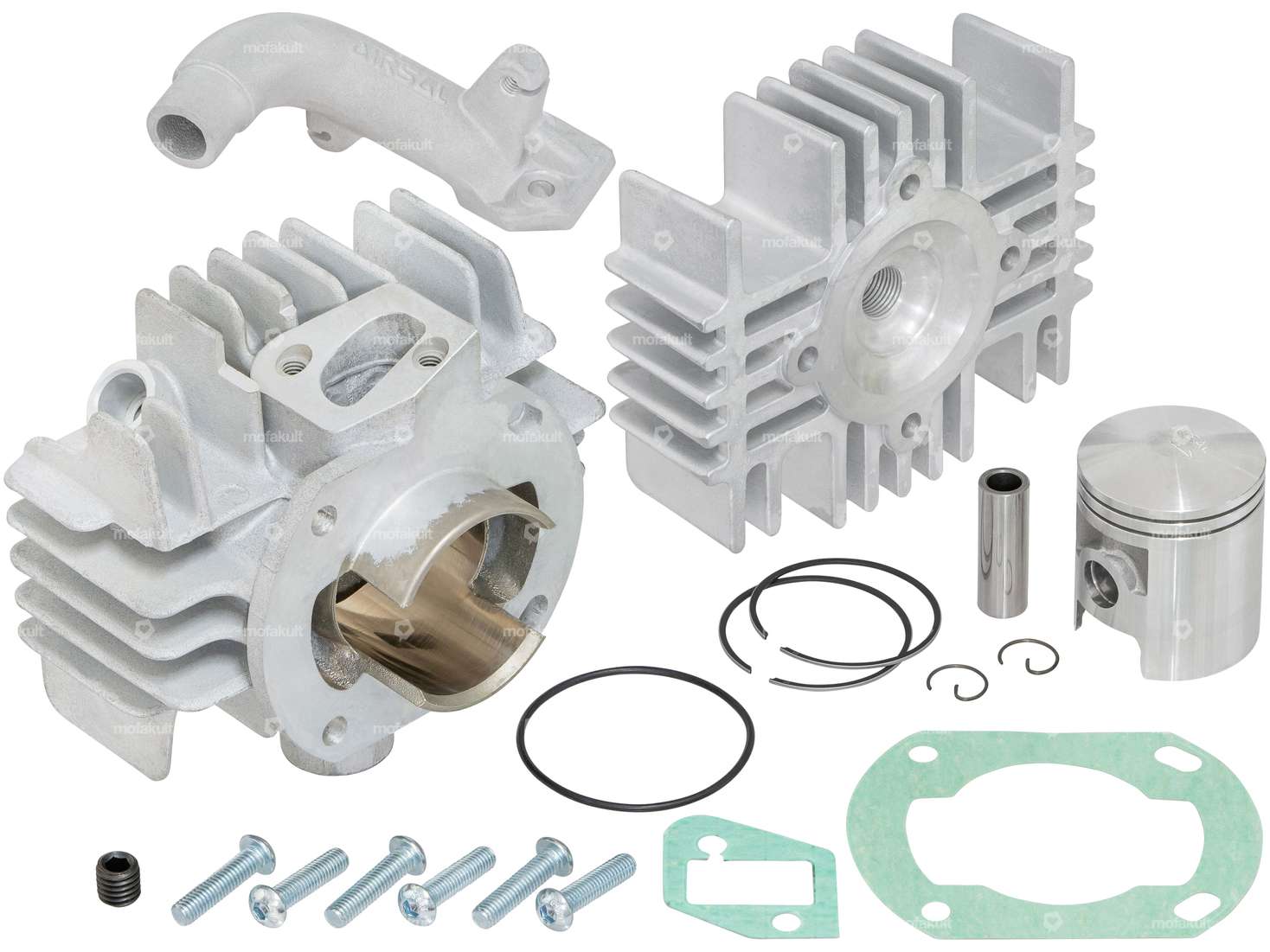

La tubulure d'aspiration est incluse dans la livraison.
Remarques:
Il faut utiliser des bougies à filetage long.
Pour les moteurs Schweizer 504 (course de 42 mm), il faut apporter les &modifications suivantes au cylindre:
.

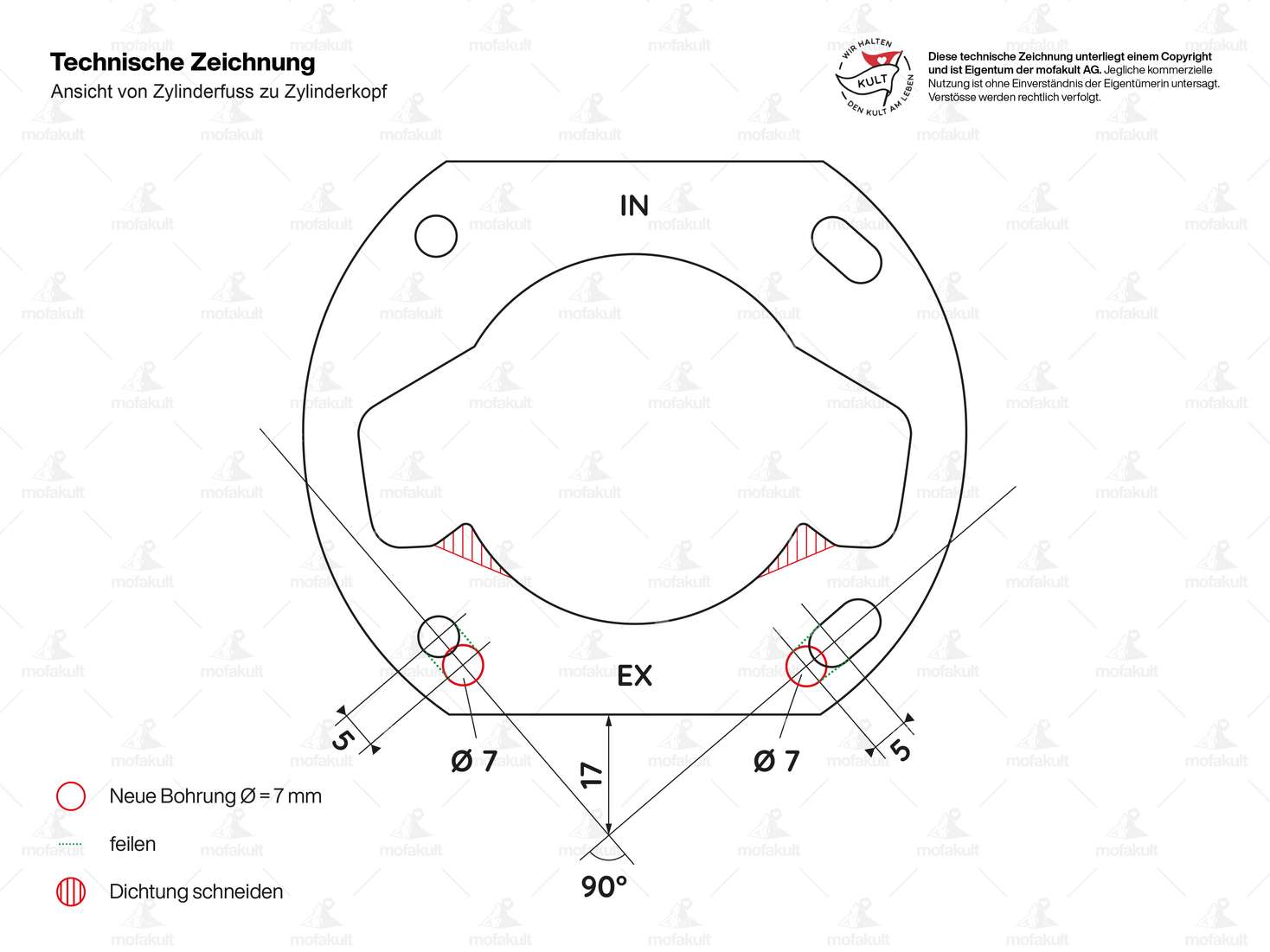

- Adaptation du pied de cylindre et du joint selon la figure 6. .
- Le pied de cylindre doit être dévissé afin que la compression soit à nouveau adaptée par la course plus courte, nous recommandons de régler une arête d'écrasement de 0,8 - 1,0 mm.
- Sur le modèle avec levier d'embrayage extérieur, il faut allonger l'aspiration, sinon le carburateur risque d'être en contact avec le levier d'embrayage.
Veuillez respecter le sens de montage lors de l'assemblage. Le piston doit être inséré avec la flèche vers la sortie du côté de l'échappement.
Tu trouveras d'autres pièces comme la bougie d'allumage à filetage long nécessaire dans les accessoires.
Produit de qualité du fabricant espagnol Airsal
.| Fabricant | Airsal |
| Champ d'application | Tuning |
| Camouflé | Non |
| Matériau | Aluminium |
| Surface | sablé |
| Diamètre nominal | 43.5 mm |
| Course du vilebrequin | 44 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Ø du col du cylindre | 50 mm |
| Ø sortie extérieure | 26 mm |
| Ø intérieur de l’entrée | 14 mm |
| Distance entre les trous de l'entrée | 31 mm |
| Fenêtre d'admission | 23.8 x 14.8 |
| Schéma des trous [mm] | 56 (61) x 56 |
| Filetage entrée | M6x1 (filetage standard) |
| Décompresseur | M10x1.5 |
| Type de sortie | pincé |
| Nombre de points de fixation | 4 pcs |
| Sachs | 504 (sans pédalier) 505 (avec pédalier) - 1A (AT) , 2A (HG) 508 - 1 A 535 |
| Hercules | Prima - 2 , 3 , 4 , 5 , Optima |
