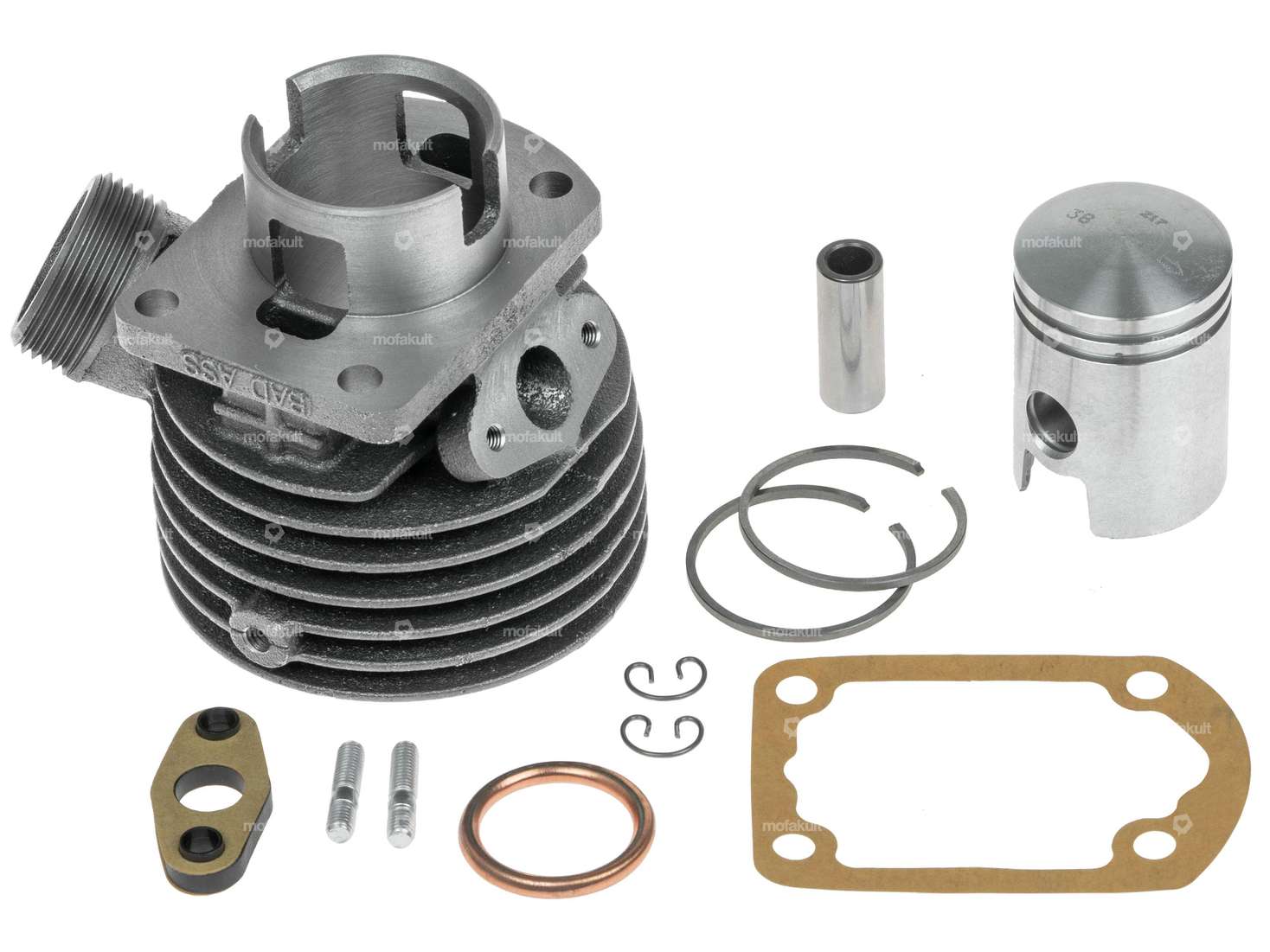

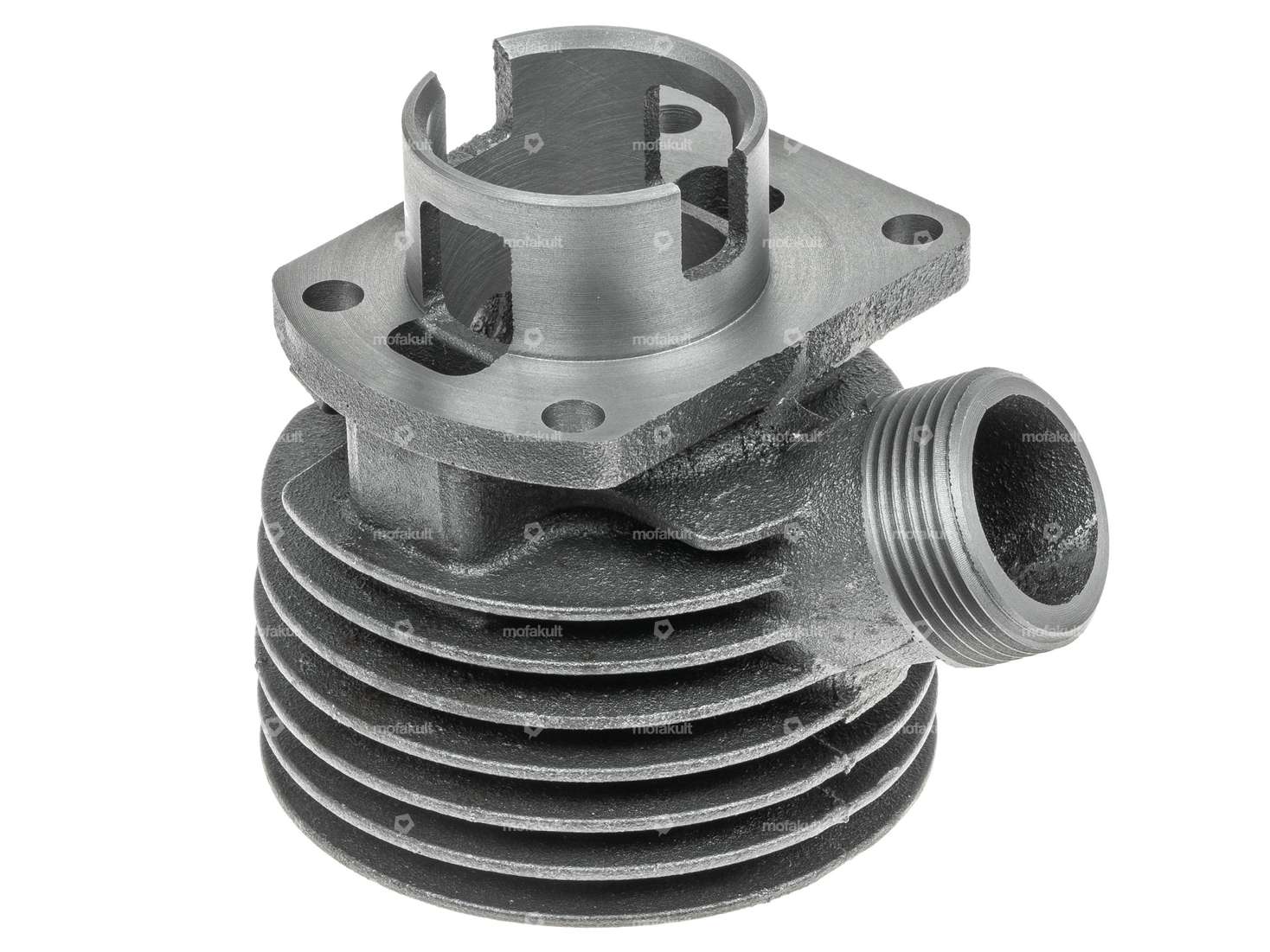

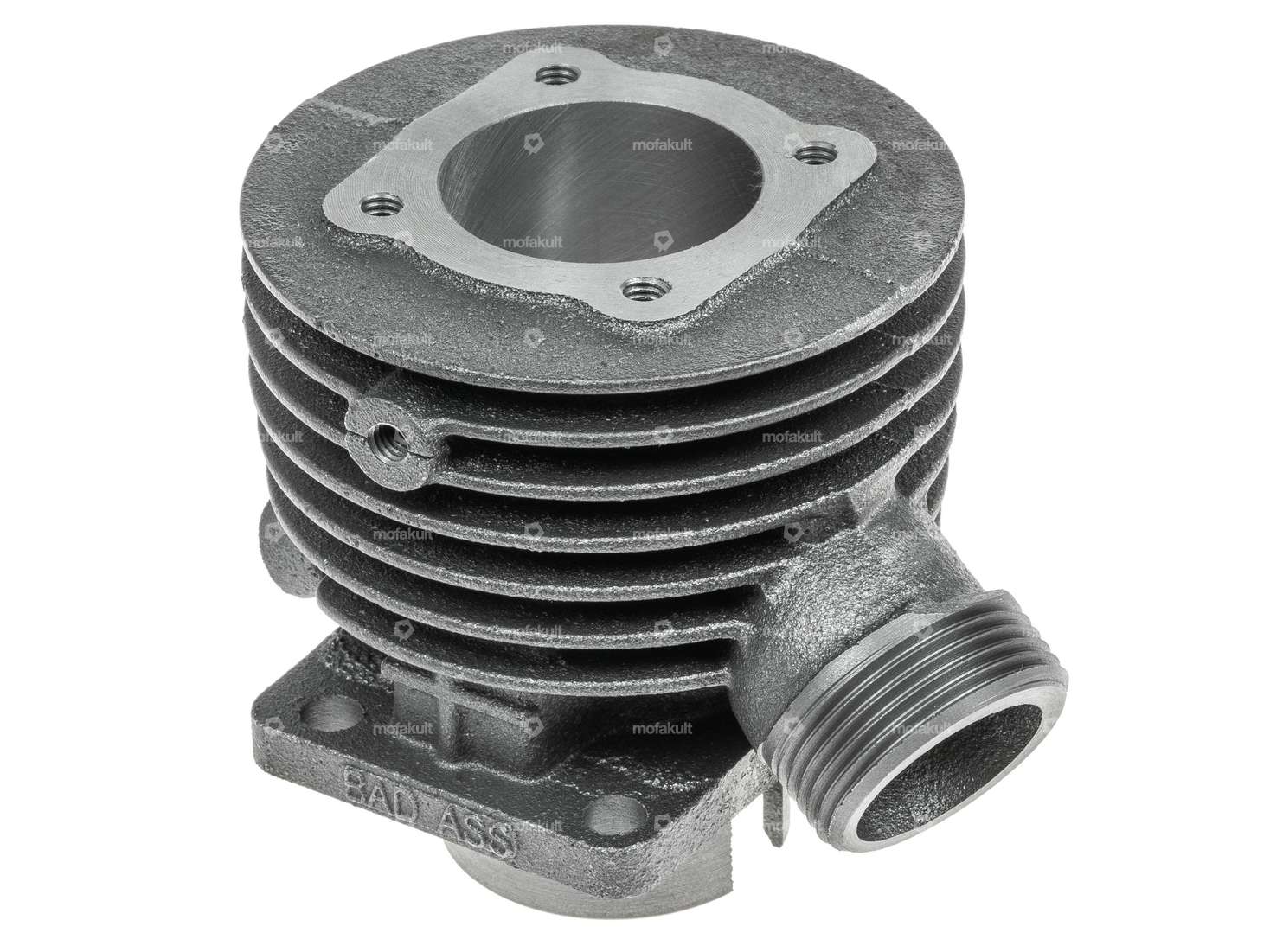

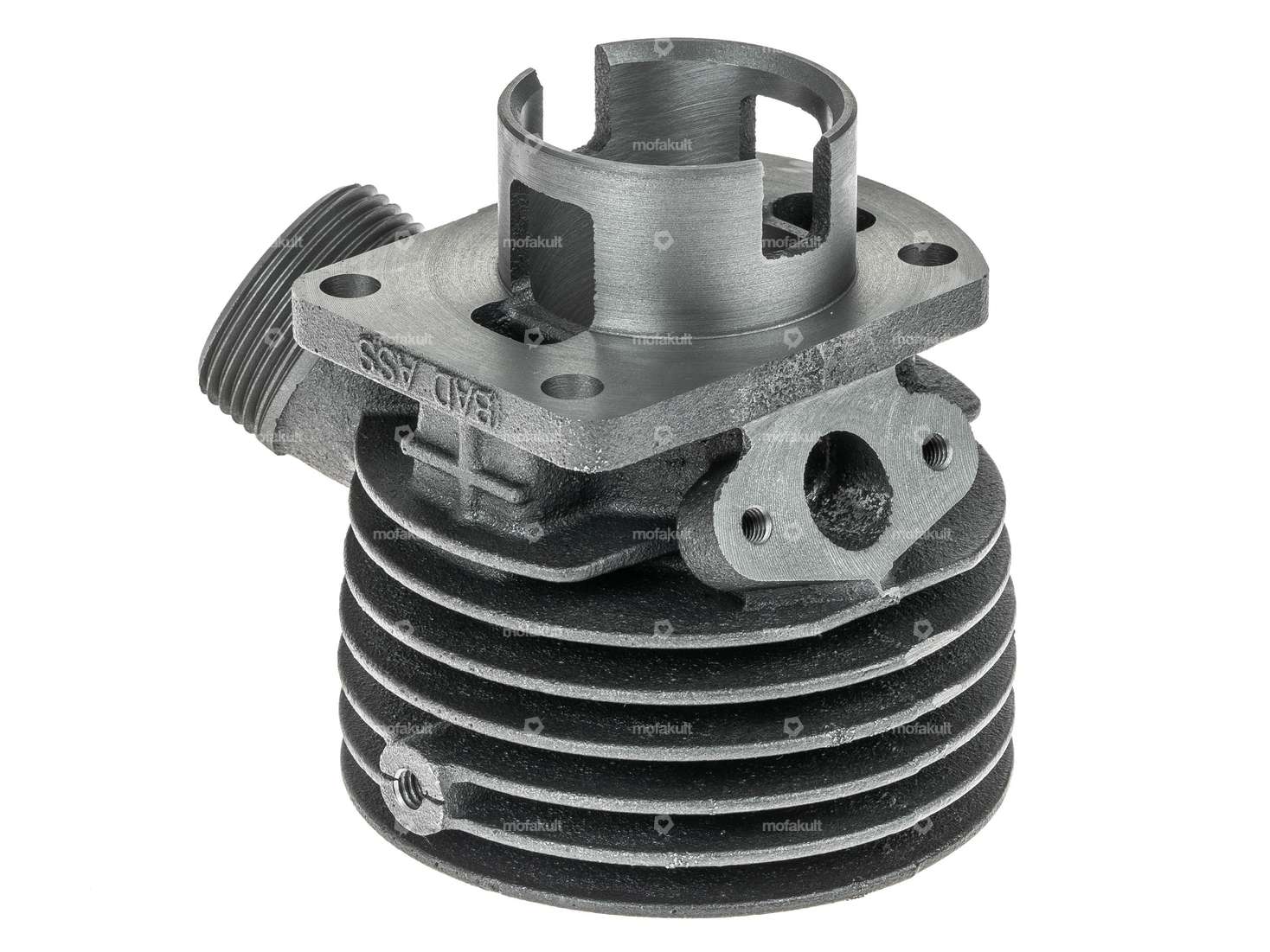

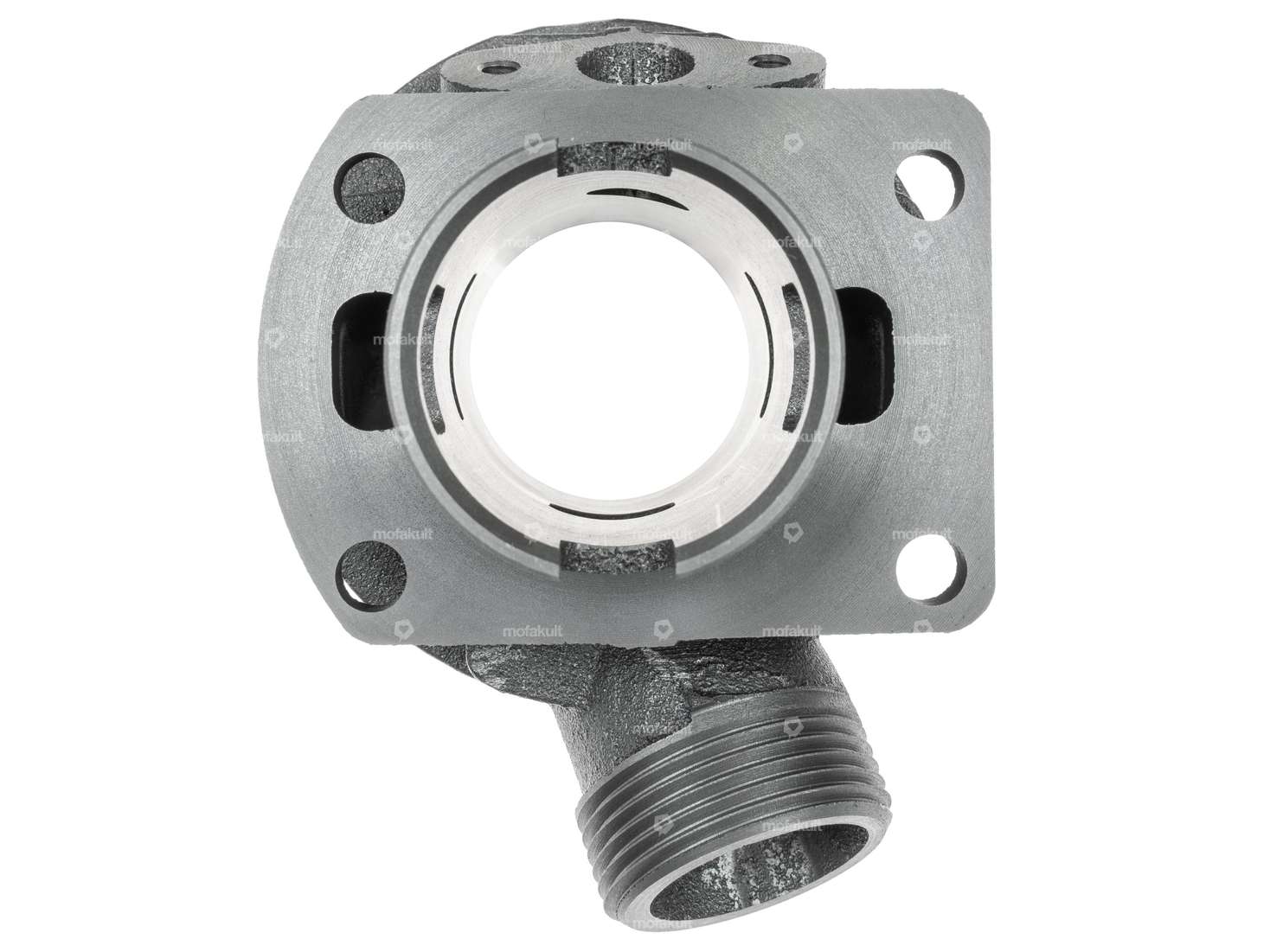

Premier kit de cylindres de 38 mm avec des temps de commande légèrement améliorés et des canaux de trop-plein optimisés pour les cyclomoteurs Sachs 50/2 suisses (également appelés 502 dans le langage courant). Ainsi, il n'est plus nécessaire d'adapter les cylindres DE.
En cas de besoin de puissance supplémentaire, le cylindre peut être alésé à 40 ou 41 mm et équipé d'un piston Meteor 40 mm ou swiing 41 mm.
Pour cela, il est préférable de nous contacter par mail.
Le kit d'étanchéité et le piston Meteor sont inclus dans la livraison.
L'admission de 12 mm est adaptée au carburateur BING SSB de 12 mm.
Détails :
Une notice de montage en allemand est fournie.
Tu trouveras les pièces de montage correspondantes dans les accessoires.
S'il te plaît, choisis dans le champ de sélection si tu veux le kit de cylindres avec ou sans jeu de joints.
Fabriqué par la marque BADASS.
L'ensemble comprend les éléments fixes suivants :
Hauteur de compression (C): 28 mm · Diamètre nominal: 38 mm · Bombage (D): 3 mm · Joint de segment de piston: protection latérale (PL) · Epaisseur du segment de piston: 1.6 mm · Moule à segments de piston: Anneau rectangulaire · Hauteur du segment de piston: 2 mm · Ø de l’axe du piston (B): 12 mm · Nombre de segments de piston (F): 2 pcs · Fabricant: Météores · Hauteur totale du piston (E): 53 mm · Ø extérieur du piston (A): 37.95 mm · N° de pièce de rechange Pony: A2772, A4358 · N° de pièce de rechange Sachs: 0286 377 010, 0286 378 005
Ø intérieur de la sortie: 26 mm · Schéma des trous [mm]: 60 x 40 / 37 x 37 · Ø intérieur de l’entrée: 13.3 mm · Course du vilebrequin: 42 mm · Cylindrée: 50 ccm · Distance entre les trous de l'entrée: 31 mm · Type de sortie: Écrou-raccord · Filetage sortie: M35x2 (filetage standard) · Ø du col du cylindre: 43.9 mm · Nombre de points de fixation: 4 pcs · Champ d'application: Standard · Camouflé: Oui · Filetage entrée: M5x0.8 (filetage standard) · Fabricant: BAD ASS · Matériau: Fonte grise · Surface: sablé · Diamètre nominal: 38 mm
Type de filetage: M5x0.8 (filetage standard) · Classe de résistance: 10.9 · Longueur du filetage: 14 mm, 7 mm · Longueur totale: 26 mm · Fabricant: swiing® revival parts · Matériau: Acier · Surface: galvanisé bleu · N° de pièce de rechange Pony: A1474 · N° de pièce de rechange Sachs: 0241 031 101
Détails
Fabricant | BAD ASS |
Matériau | Fonte grise |
Surface | sablé |
Diamètre nominal | 38 mm |
Camouflé | Oui |
Cylindrée | 50 ccm |
Course du vilebrequin | 42 mm |
Ø de l’axe du piston (B) | 12 mm |
Distance entre les trous de l'entrée | 31 mm |
Nombre de points de fixation | 4 pcs |
Filetage entrée | M5x0.8 (filetage standard) |
Schéma des trous [mm] | 60 x 40 / 37 x 37 |
Champ d'application | Standard |
Type de sortie | Écrou-raccord |
Filetage sortie | M35x2 (filetage standard) |
Alternative du n° de pièce de rechange Pony | A2539 |
Alternative du n° de pièce détachée Sachs | 0286 114 215 |
Convient aux modèles suivants
Sachs | 502 (Saxonette) - AML 50/2 - ML CH (0.8 PS), MB (2.6 PS), MLB (2.6 PS) |
Accessoires & produits similaires
Piston Meteor 38 mm | Sachs 50/2, 503 (A2772)
Hauteur de compression (C): 28 mm · Diamètre nominal: 38 mm · Bombage (D): 3 mm · Joint de segment de piston: protection latérale (PL) · Epaisseur du segment de piston: 1.6 mm · Moule à segments de piston: Anneau rectangulaire · Hauteur du segment de piston: 2 mm · Ø de l’axe du piston (B): 12 mm · Nombre de segments de piston (F): 2 pcs · Fabricant: Météores · Hauteur totale du piston (E): 53 mm · Ø extérieur du piston (A): 37.95 mm · N° de pièce de rechange Pony: A2772 · N° de pièce de rechange Pony: A4358 · N° de pièce de rechange Sachs: 0286 377 010 · N° de pièce de rechange Sachs: 0286 378 005
56,20 EUR
GPO piston 40.96 mm | Sachs 502, 50/2, 50/3, 50/4
Hauteur de compression (C): 28 mm · Diamètre nominal: 41 mm · Bombage (D): 2.5 mm · Joint de segment de piston: protection intérieure (PI) · Moule à segments de piston: Anneau rectangulaire · Hauteur du segment de piston: 1.5 mm · Ø de l’axe du piston (B): 12 mm · Nombre de segments de piston (F): 2 pcs · Fabricant: GPO · Hauteur totale du piston (E): 52 mm · Ø extérieur du piston (A): 40.96 mm
38,20 EUR
54,00 EUR
Piston Meteor 40.0 mm surdimensionné | Sachs 50/2 & 503
Hauteur de compression (C): 28 mm · Diamètre nominal: 40 mm · Bombage (D): 3 mm · Joint de segment de piston: protection latérale (PL) · Moule à segments de piston: Anneau rectangulaire · Hauteur du segment de piston: 2 mm · Ø de l’axe du piston (B): 12 mm · Nombre de segments de piston (F): 2 pcs · Fabricant: Météores · Hauteur totale du piston (E): 53 mm · Ø extérieur du piston (A): 39.95 mm
67,50 EUR
swiing® revival Set vis de culasse inox | Sachs 503 / 50/2 / 50/3 / 50/4
Tige: Oui · Longueur de la tige: 8 mm · Ø de la tige: 5.85 mm · Longueur totale: 34 mm · Ouverture de clé SW: 10 mm · Entraînement: Six pans extérieurs · Tête de vis: Hexagonal · Longueur du filetage: 22 mm · Type de filetage: M6x1 (filetage standard) · Nombre de composants: 12 pcs · Fabricant: swiing® revival parts · Matériau: Acier chromé (Nirosta) · Champ d'application: Standard
8,35 EUR
swiing Plaque de levage 1 - 4 mm | Sachs 50/2, 502
Lieu d'utilisation: Pied de vérin · Matériau: Aluminium · Épaisseur: 1 mm · Épaisseur: 1.5 mm · Épaisseur: 2 mm · Épaisseur: 2.5 mm · Épaisseur: 3 mm · Épaisseur: 4 mm · Fabricant: swiing · Lieu d'utilisation: Pied de vérin · Épaisseur: 1.5 mm · Matériau: Aluminium · Fabricant: swiing · Lieu d'utilisation: Pied de vérin · Épaisseur: 2 mm · Matériau: Aluminium · Fabricant: swiing · Lieu d'utilisation: Pied de vérin · Épaisseur: 2.5 mm · Matériau: Aluminium · Fabricant: swiing · Lieu d'utilisation: Pied de vérin · Épaisseur: 3 mm · Matériau: Aluminium · Fabricant: swiing · Lieu d'utilisation: Pied de vérin · Épaisseur: 4 mm · Matériau: Aluminium · Fabricant: swiing · Lieu d'utilisation: Pied de vérin · Épaisseur: 1 mm · Matériau: Aluminium · Fabricant: swiing
16,80 EUR
swiing® revival Kit d'étanchéité cylindre avec joint de culasse fente ext. | Sachs 50/2
Nombre de composants: 4 pcs · Distance entre les trous de l'entrée: 31 mm · Schéma des trous [mm]: 60 x 40 mm / 37 x 37 mm · Champ d'application: Standard · Ø intérieur de la sortie: 28 mm · Ø du cylindre: 38 mm · Fabricant: swiing® revival parts
16,20 EUR
Piston Meteor Racing 38 mm | Sachs 50/2 & 503
Hauteur de compression (C): 28 mm · Diamètre nominal: 38 mm · Bombage (D): 3 mm · Joint de segment de piston: protection latérale (PL) · Epaisseur du segment de piston: 1.6 mm · Moule à segments de piston: Anneau rectangulaire · Hauteur du segment de piston: 2 mm · Ø de l’axe du piston (B): 12 mm · Nombre de segments de piston (F): 2 pcs · Fabricant: Meteor Racing · Surface: revêtu de molybdène · Hauteur totale du piston (E): 53 mm · Ø extérieur du piston (A): 37.95 mm
73,20 EUR

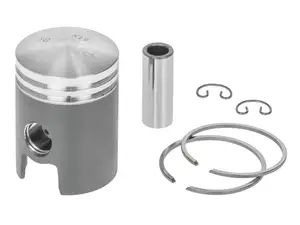

Piston Meteor Racing 40 mm | Sachs 50/2 & 503
