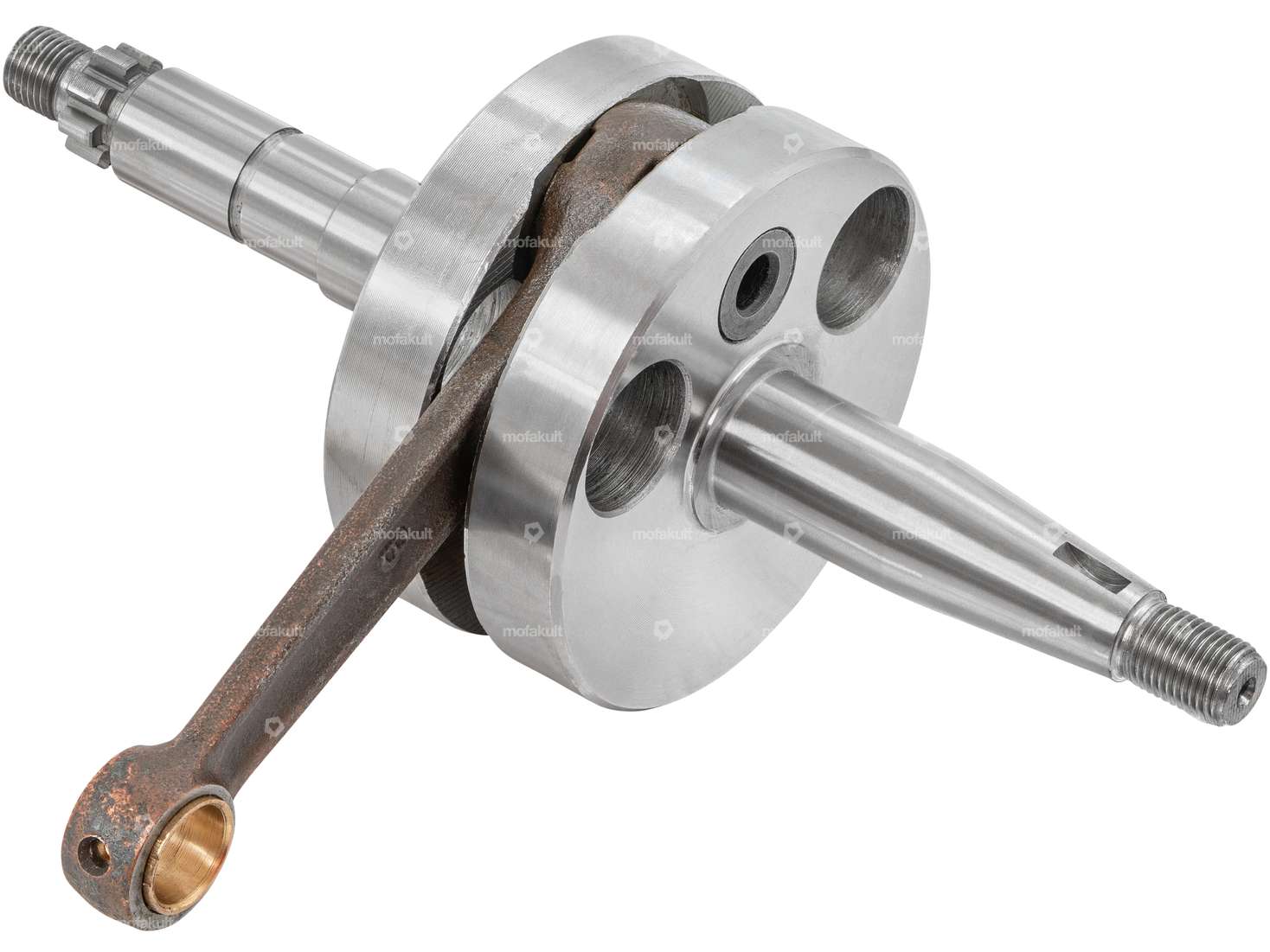

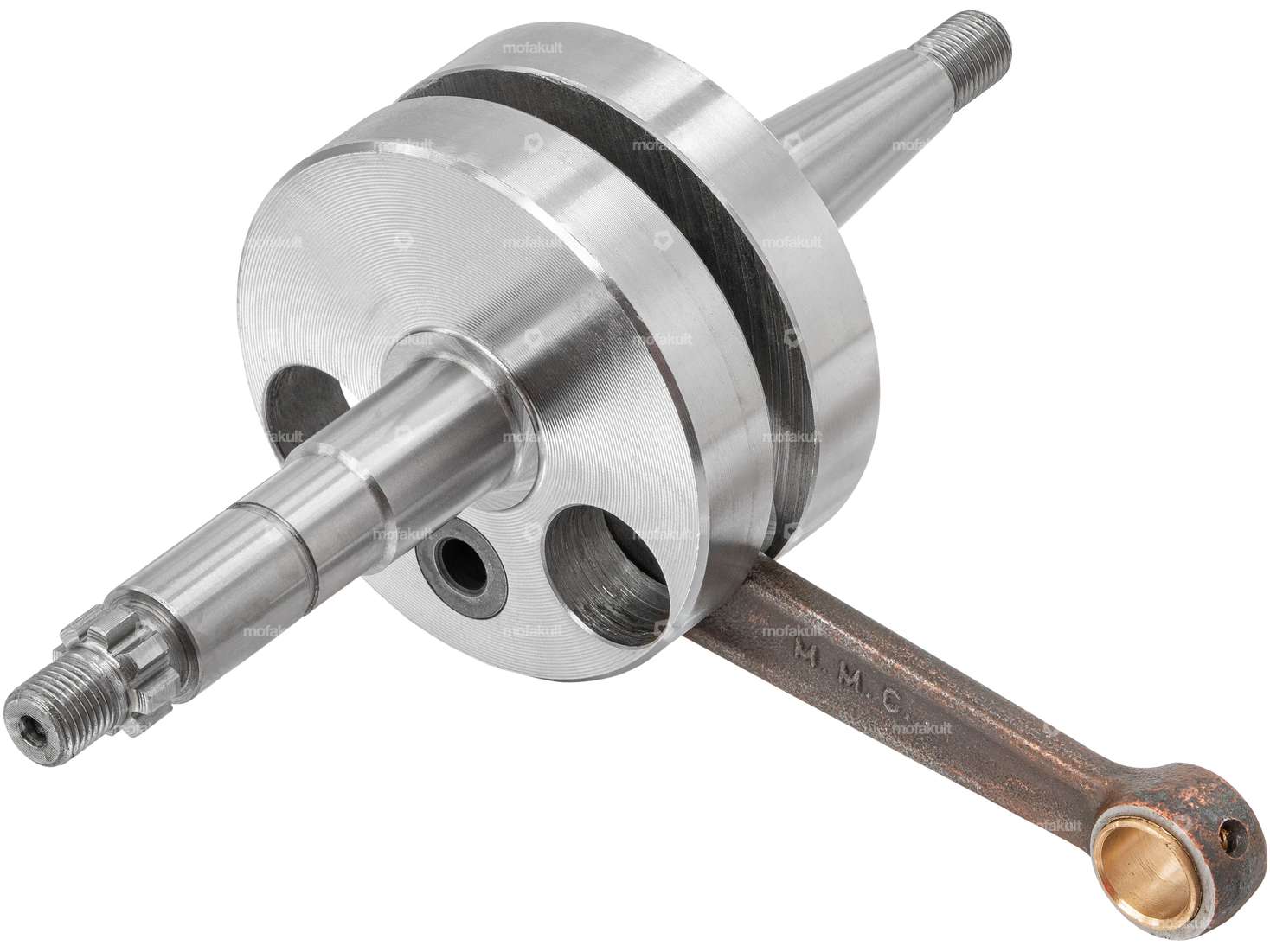

Vilebrequin de la maison Mazzucchelli pour petits moteurs Puch MV / VS / MS / DS, Monza, Grand Prix et X50 avec moteur à 3 et 4 vitesses.
Le vilebrequin dispose d'une douille en bronze au lieu d'un roulement à aiguilles pour l'axe du piston.
Dimensions du vilebrequin:
- Longueur totale du maneton côté embrayage : 75 mm
- Longueur totale du maneton côté embrayage : 68 mm
- Longueur du 1er épaulement (côté embrayage) : 23 mm
- Longueur du 2e talon (côté embrayage) 12 mm
- Longueur du 3e talon (côté embrayage) 18,5 mm
- Ø ; 1er talon (côté embrayage) : 17 mm
- Ø ; 2ème talon (côté embrayage) : 15 mm
- Filetage (côté accouplement) : MF10x1 mm
- Longueur du talon (côté accouplement) : 25 mm
- Ø ; talon (côté embout) : 17 mm
- Filetage (côté bout) : MF10x1 mm
- Ø ; Joues de manivelle : 69.6 mm
- Largeur des joues de manivelle : 34.1 mm
- Ø ; Oeillet de bielle en haut : 14 mm
- Ø ; Boulon de bielle en bas : 14 mm
- Longueur de la bielle (centre à centre) : 90 mm
- Course : 43 mm
- Poids (y compris. Bielle : 927 grammes
- Dimensions de la chemise d'axe de piston : Ø ; 12 / 14 x 14.2 mm (axe 12)
Remarque:Ne convient pas aux modèles X30 suisses avec moteur Z50.
Produit de qualité du fabricant italien Mazzucchelli.
Détails
| Matériau | Acier |
| Fabricant | Mazzucchelli |
| Type de joue | standard |
| Course du vilebrequin | 43 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Longueur de bielle centre-centre | 90 mm |
| Type de filetage | MF10x1 (filetage fin) |
| Longueur totale du maneton côté embrayage | 75 mm |
| Nombre de vitesses | 2 pcs, 3 pcs, 4 pcs |
| Longueur totale du maneton côté allumage | 68 mm |
| Ø des joues de manivelle | 69.6 mm |
| Longueur du filetage | 8 mm, 12 mm |
| Ø œil de bielle | 14 mm |
| Ø siège du palier (côté accouplement) | 17 mm |
| Poids | 927 g |
| Ø siège du palier (côté allumage) | 17 mm |
| Largeur des joues de manivelle | 34.1 mm |
| Longueur 1er paragraphe | 23 mm |
| Champ d'application | Standard |
| Longueur 2e paragraphe | 12 mm |
| Longueur 3e alinéa | 18.5 mm |
| Ø 1er épaulement (côté accouplement) | 17 mm |
| Ø 2e alinéa (côté accouplement) | 15 mm |
| Longueur du talon (côté allumage) | 25 mm |
Convient aux modèles suivants
| Puch | 2-Vitesses MS, MV, MV50 |
