Piston de 39.0 mm avec segment de piston rectangulaire avec sécurité interne (IS) pour les cyclomoteurs Zündapp Belmondo, Zündapp Bergsteiger M25/M50, ainsi que les petits moteurs Alpa Spezial 3000 ou Alpa Black River équipés d'un moteur Zündapp type 247.
La cotation détaillée du piston selon le dessin technique se trouve dans les détails. En outre, tu peux t'informer sur les segments de pistons nécessaires, leurs tiges et leurs types de sécurité sur la légende dans les images.

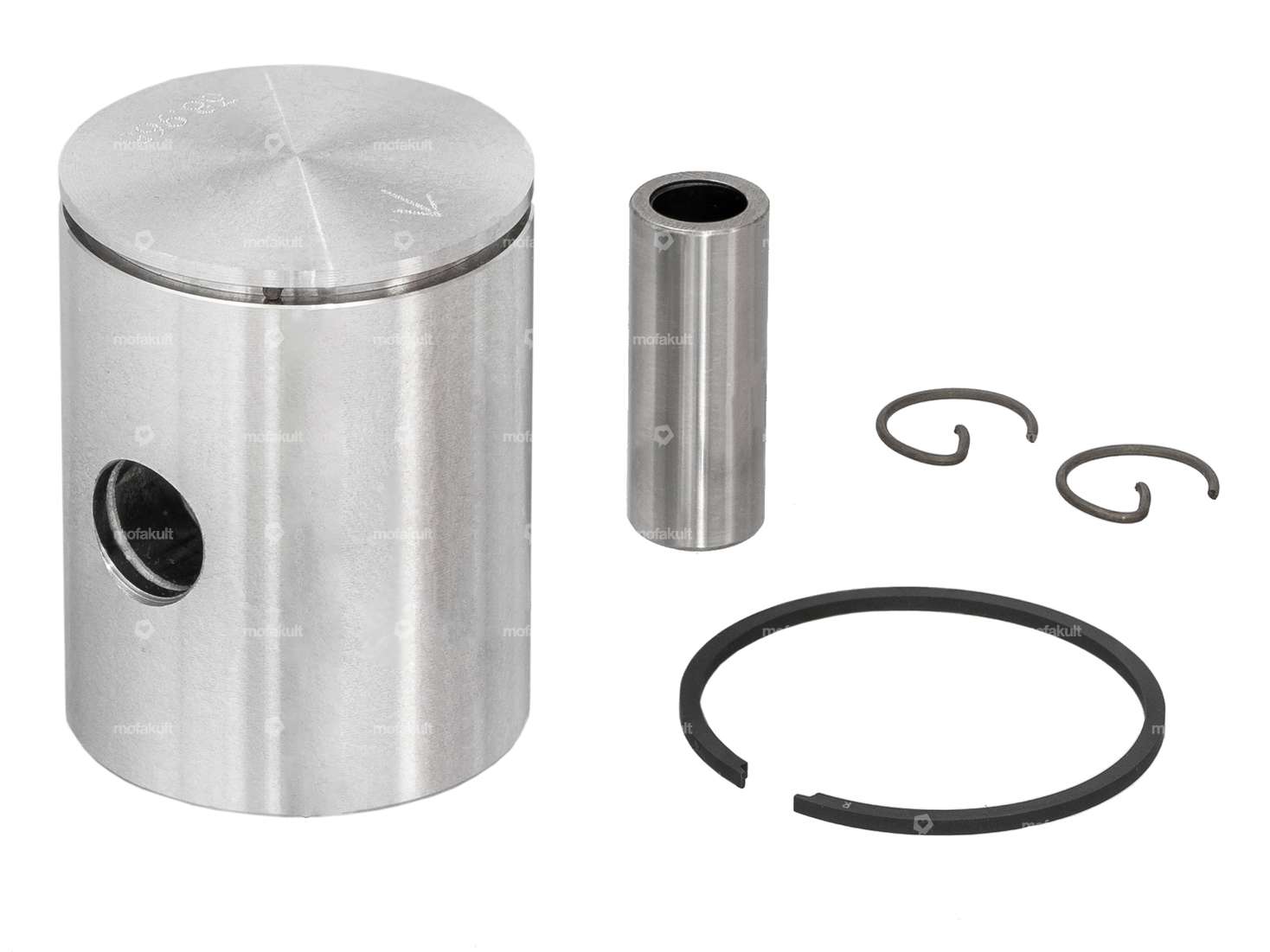

Le kit de piston contient des axes de piston, des clips de piston et des segments de piston.
Tu trouveras les outils de montage correspondants, les segments de piston, les sécurités d'axe de piston, etc. dans les accessoires.
| Diamètre nominal | 39 mm |
| Ø extérieur du piston (A) | 38.965 mm |
| Ø de l’axe du piston (B) | 12 mm |
| Hauteur de compression (C) | 26.3 mm |
| Bombage (D) | 1.3 mm |
| Hauteur totale du piston (E) | 51.65 mm |
| Nombre de segments de piston (F) | 1 pcs |
| Moule à segments de piston | Anneau rectangulaire |
| Joint de segment de piston | protection intérieure (PI) |
| Groupe de tolérance | E |
| Poids du piston | 82 g |
| Zündapp Belmondo | |
| Zündapp | 247 Moteur |
